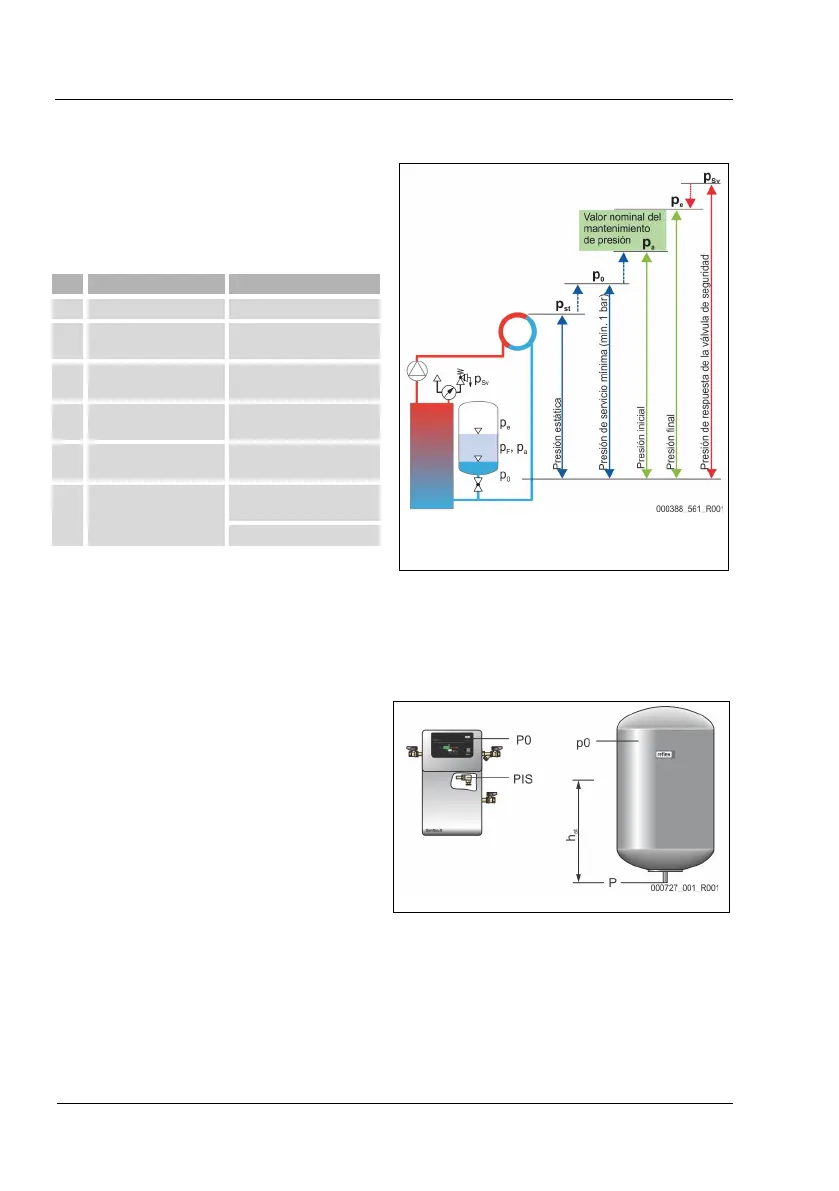

7.2 Ajuste de la presión de servicio mínima para Magcontrol
La presión de servicio mínima "P
0
" solo se indica con la
realimentación controlada en función de la presión en
instalaciones con recipiente de expansión de presión
directamente en el equipo Servitec. El valor se determina a
través del emplazamiento del mantenimiento de presión.
p
st
Presión estática = altura estática (h
st
)/10
p
0
Presión de servicio
mínima
= p
st
+ 0,2 bar
(recomendación)
p
a
Presión inicial (bomba
"ON")
= p
0
+ 0,3 bar
Área de presión de
reposo
p
e
Presión final ≤ p
Sv
- 0,5 bar (para p
Sv
≤
5,0 bar)
p
Sv
Presión de respuesta de
la válvula de seguridad
= p
0
+ 1,2 bar (para p
Sv
≤
5,0 bar)
= 1,1 x p
0
+ 0,8 bar
E
l cálculo de la presión de servicio mínima para la configuración puede calcularse y definirse directamente durante la primera
puesta en servicio mediante la app Reflex Control Smart. Compruebe siempre también que la presión previa del MAG en la
instalación sea correcta. Proceda según sigue:
1. Ajuste el control en la app en "Magcontrol".
2. Determine la presión de servicio mínima "P
0
" del equipo dependiendo de la presión previa "p0" del recipiente de expansión
de presión de membrana.
El equipo se ha instalado en el mismo nivel que el
recipiente de expansión de presión de membrana
(hst = 0).
– P
0
= p0*
El equipo se ha instalado a mayor profundidad que el
recipiente de expansión de presión de membrana.
– P
0
= p0 + h
st
/10*
El equipo se ha instalado a mayor altura que el
recipiente de expansión de presión de membrana.
– P
0
= p0 - h
st
/10*
p0 en bar, h
st
en m
¡Nota!
Debe tenerse en cuenta la directiva de planificación de Reflex.
Durante la planificación, tenga en cuenta que la zona de trabajo del equipo se halla en la zona de trabajo del
mantenimiento de presión entre la presión inicial "pa" y la presión final "pe".
