Dane techniczne
Układ odgazowujący z próżniową rurą odgazowującą — 20.05.2019 Polski — 11

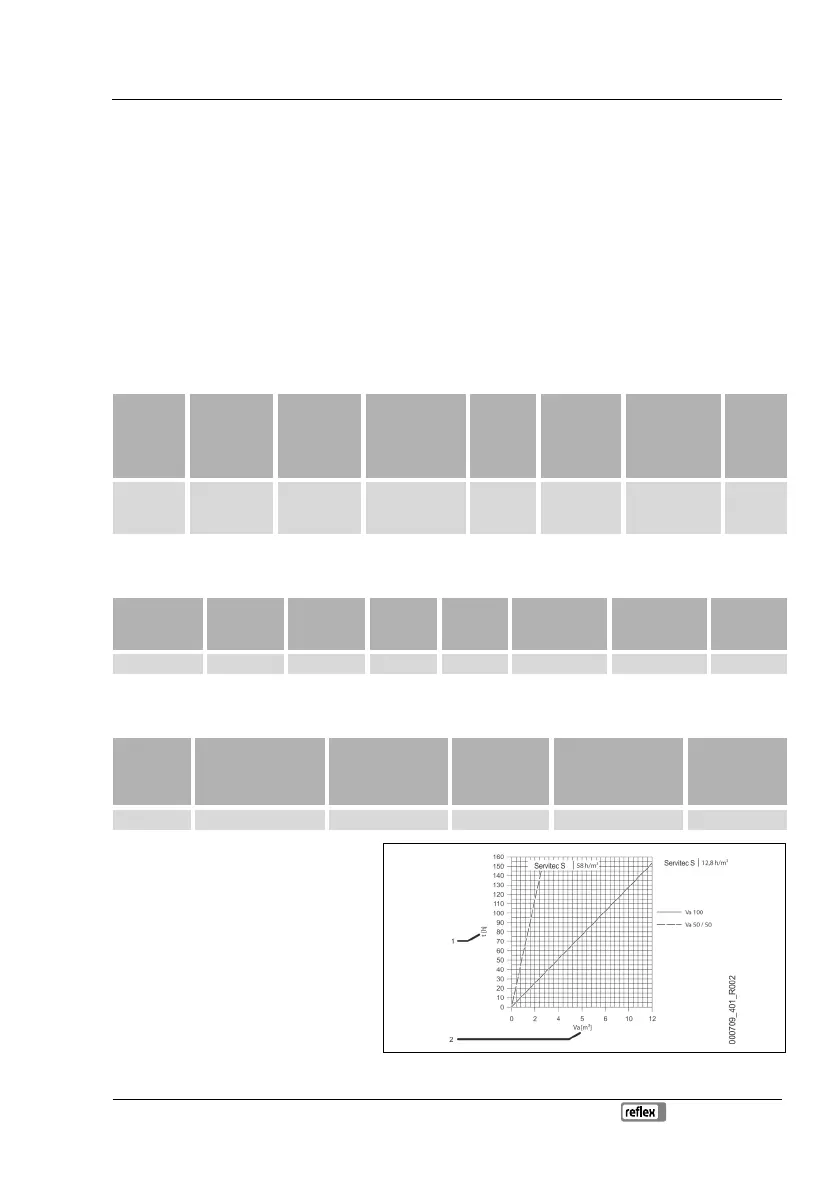

5 Dane techniczne

Wskazówka!
Poniższe wartości odnoszą się do wszystkich instalacji:
– dopuszczalna temperatura na dopływie wody:
–
dopuszczalna temperatura robocza odgazowywania wody uzupełniającej:
–
dopuszczalna temperatura otoczenia:
–
dopuszczalne nadciśnienie robocze:
–
maksymalne ciśnienie dopływu uzupełniania:
–
wydajność uzupełniania wody:
–
stopień usuwania rozpuszczonych gazów:
–
stopień usuwania uwolnionych gazów:
– stopień ochrony:
70°C
0°C
– 30°C
0°C
– 35 °C
8 barów
6 barów
0,05 m³/h
≤
90%
100 %
IP 42
5.1 Instalacja elektryczna
typ
Moc
elektryczna
(kW)
Przyłącze
elektryczne
(V / Hz)
Zabezpieczenie
(A)
Liczba
złączy RS-
485
Moduł I/0
Napięcie
elektryczne
zespołu
sterującego
(V, A)
Poziom
hałasu
(dB)
Servitec S 0,2 230 / 50 10 1 szt. jako
moduł
wtykowy
Zewnętrzny
moduł
opcjonalny
230, 4 54
5.2 Wymiary i przyłącza
typ
Masa
(kg)
Wysokość
(mm)
Szerokość
(mm)
Głębokość
(mm)
Przyłącze
odgazowywania
urządzenia
Przyłącze
odgazowywania
instalacji
przyłącze
uzupełniani
a wody
Servitec S 12,4 572 340 211 IG ½ cala IG ½ cala IG ½ cala
5.3 Eksploatacja
typ
Pojemność instalacji
(100% wody)
(m³)
Pojemność instalacji
(50% wody
50% glikolu)
(m³)
Ciśnienie
robocze
(bar)
Dopuszczalne
nadciśnienie robocze
(bar)
Temperatura
robocza
(°C)
Servitec S 6 4 0,5 – 4,5 8 >0 – 70
Wartości orientacyjne
dla maksymalnego
odgazowywanego zładu instalacji „Va” w
skrajnych warunkach uruchomienia przy redukcji
azotu z 18 mg/l do 10 mg/l.
1
Odgazowywanie ciągłe „t” [h]
2
. Zład instalacji „Va” [m
3
]
