Reflex Servitec S Original Operating Manual

Dados técnicos
Sistema de desgaseificação por atomização em vácuo — 20.05.2019 Português — 11

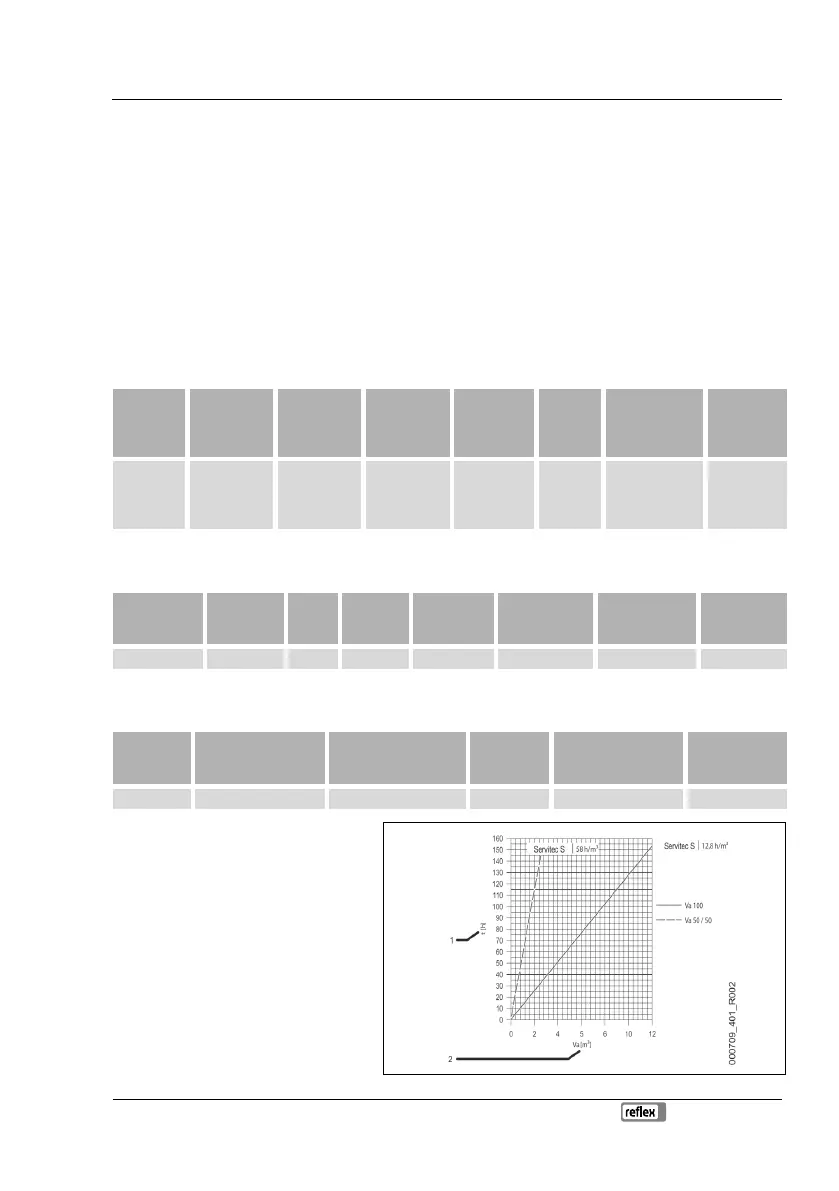

5 Dados técnicos

Nota!
Os valores seguintes são válidos para todas as instalações:
– Temperatura de alimentação admissível:
–
Temperatura de serviço desgaseificação de realimentação admissível:
–
Temperatura ambiente admissível:
–
Sobrepressão de serviço admissível:
–
Pressão de alimentação máxima para a realimentação:
–
Capacidade de realimentação:
–
Grau de expulsão dos gases dissolvidos:
–
Grau de expulsão dos gases livres:
– Tipo de proteção:
70° C
0 °C
– 30 °C
0 °C
– 35 °C
8 bar
6 bar
0,05 m³/h
≤ 90 %
100 %
IP 42
5.1 Sistema elétrico
Tipo
Potência
elétrica
(kW)
Ligação
elétrica
(V / Hz)
Proteção por
fusível
(A)
N.º de
interfaces RS-
485
Módulo
E/S
Tensão elétrica
da unidade de
comando
(V, A)
Nível sonoro
(dB)
Servitec S 0,2 230 / 50 10 1 Unidade
como
módulo de
encaixar
Módulo
externo
opcional
230, 4 54
5.2 Dimensões e ligações
Tipo
Peso
(kg)
Altura
(mm)
Largura
(mm)
Profundidade
(mm)
Ligação de
desgaseificação
do aparelho
Ligação de
desgaseificação
do sistema
Ligação de
realimentação
Servitec S 12,4 572 340 211 RI ½" RI ½" RI ½"
5.3 Operação
Tipo
Volume da instalação
(100% água)
(m³)
Volume da instalação
(50% água, 50% glicol)
(m³)
Pressão de
serviço
(bar)
Sobrepressão de
serviço admissível
(bar)
Temperatura de
serviço
(°C)
Servitec S 6 4 0,5 – 4,5 8 > 0 – 70
Valores de referência para o volume máximo da
instalação "Va" a desgaseificar sob condições
extremas de colocação em serviço com uma
redução de azoto de 18
mg/l para 10 mg/l.
1
Desgaseificação contínua “t“ [h]
2
. Volume da instalação "Va" [m
3
]
