Descrierea echipamentului
Degazare prin pulverizare în vid 20.05.2019
Română — 9
Degazarea
Întregul proces de degazare se reglează hidraulic cu ajutorul senzorului de presiune integrat şi al unităţii de comandă a
echipamentului. Stările de funcţionare sunt monitorizate şi indicate pe display de unitatea de comandă a echipamentului. În
unitatea de comandă pot fi selectate şi setate 3 programe diferite de degazare şi 2 variante diferite de realimentare.
Programele de degazare
Degazarea continuă:
Pentru o degazare continuă, timp de mai multe ore sau zile, în care ciclurile de degazare se succed fără
pauză. Acest
program este recomandat după punerea în funcţiune şi după efectuarea unor reparaţii.
Degazare la anumite
intervale:
Degazarea la anumite intervale constă dintr
-un număr limitat de cicluri de degazare. Între intervale se
respectă un timp de pauză. Acest
program este recomandat în cazul funcţionării continue a
echipamentului.
Degazarea apei de
adaos:
Degazarea apei de realimentare va fi activată automat în timpul degazării continue sau degazării la
anumite intervale, la fiecare realimentare cu apă în regi
murile de funcţionare Magcontrol şi Levelcontrol.
Activarea se realizează prin solicitarea externă de realimentare, aplicată electric, a staţiei de menţinere a
presiunii. Robinetul cu bilă, acţionat cu motor, de realimentare va fi deschis şi robinetul cu b
ilă, acţionat cu
motor al sistemului va fi închis.
Variante de realimentare
Există două variante de realimentare. Acestea sunt monitorizate cu ajutorul timpului şi ciclurilor de realimentare.
Indicaţie!
Începând cu o lungime a conductei de 8 m recomand
ăm să alegeţi de fiecare dată următorul diametru nominal mai
mare DN 20. Lungime max. a conductei 25 m.

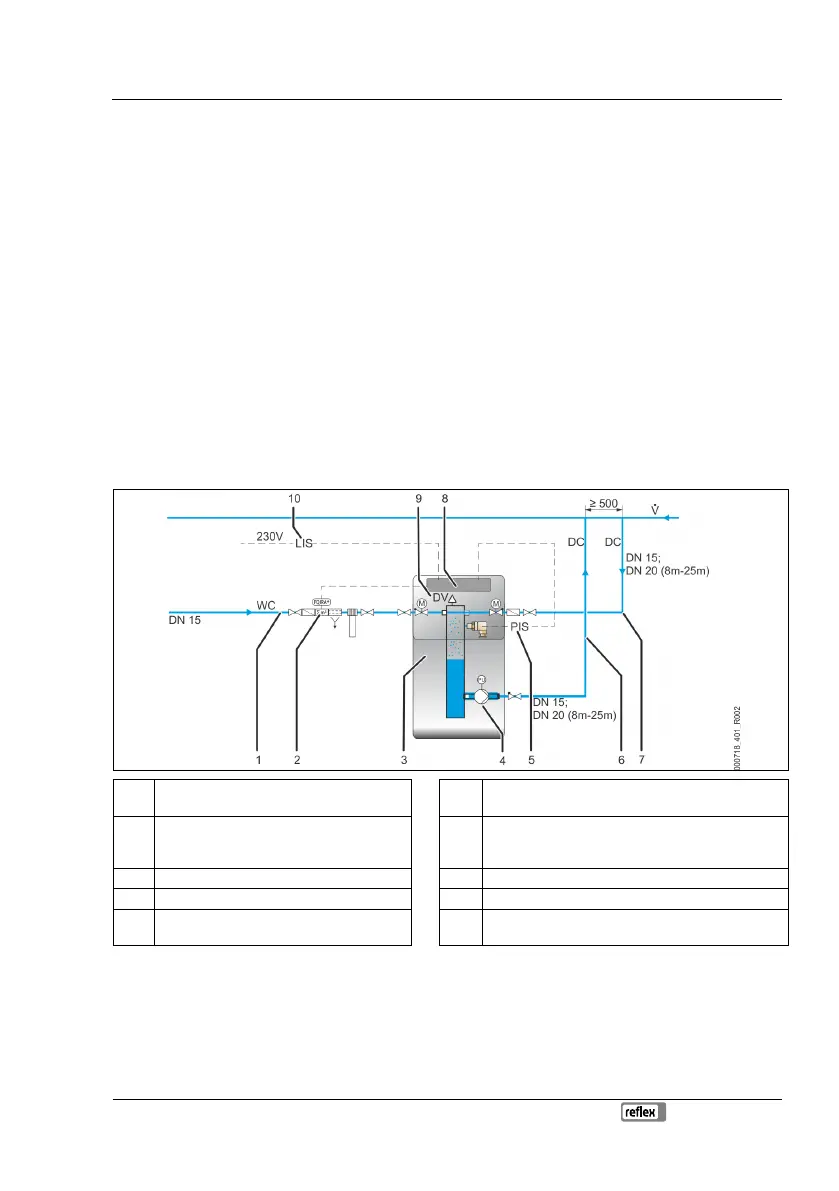

1 Conducta de realimentare „WC“, diametrul
nominal DN 15
6 Conducta de degazare „DC“ (apă degazată spre sistemul
instalaţiei), diametrul nominal DN 15; DN 20 (8 m-25 m)
2 Echipament auxiliar opţional (consultaţi
capitolul Echiparea suplimentară opţională)
7 Conducta de degazare „DC“ (apă cu conţinut ridicat de
gaze spre sistemul instalaţiei), diametrul nominal DN 15;
DN 20 (8 m-25 m)
3 Echipament 8 Unitatea de comandă a echipamentului
4 Pompa de vid „PU“ 9 Supapă de degazare „DV”
5 Senzor de presiune „PIS“ de la echipament 10 Cablul de semnal al senzorului de nivel „LIS“ al unei staţii
de menţinere a presiunii
Magcontrol:
Pentru instalaţii cu vase de
expansiune sub presiune, cu membrană.
Presiunea din sistemul de încălzire sau de răcire este înregistrată şi monitorizată cu ajutorul senzorului de presiune
integrat „PIS“. Dacă presiunea scade sub nivelul calculat al presiunii de umplere, se activează deg
azarea apei de
adaos.
Levelcontrol:
Pentru instalaţii cu staţii de menţinere a presiunii.
La staţia de menţinere a presiunii se determină nivelul apei din vasul de expansiune cu ajutorul unei capsule
manometrice „LIS“.
Funcţia de realimentare poate fi declanşată printr-un semnal extern 230 V.
