Reflex Servitec S Original Operating Manual

Montaj
14
— Română Degazare prin pulverizare în vid — 20.05.2019
1
. Deşurubaţi robinetul cu bilă pentru racordul conductei
de realimentare cu apă „WC“ (mânerul verde).
– În cazul în care realimentarea automată cu apă
nu este racordată la echipament, racordul
conductei de realimentare „WC“ trebuie prevăzut
cu un dop fals de G ½ ţoli.
2
. Deşurubaţi robinetul cu bilă cu colectorul de impurităţi
„ST“ (mânerul roşu) de la intrarea „DC“ a degazării.
3
. Deşurubaţi robinetul cu bilă de la ieşirea „DC“ (mânerul
albastru) a degazării.
6.3.2
Montajul pe perete
Echipamentul se montează pe perete cu ajutorul orificiilor
prevăzute pe partea posterioară a carcasei. Dispozitivele de
fixare vor fi selectate de către client, în funcţie de
caracteristicile peretelui şi de greutatea echipamentului.
6.3.3 Conductă de degazare pentru instalaţie
Detaliu de instalare a conductei de degazare „DC“
Instalaţi conductele de degazare „DC“ după cum urmează:
•
Preveniţi o suprasolicitare a colectorului de impurităţi
„ST“ de la echipament ca urmare a pătrunderii unor
impurităţi grosiere.
•
Instalaţi conducta de degazare a apei cu conţinut mare
de gaze „DC“, înaintea conductei de degazare a apei cu
conţinut redus de gaze (în sensul de curgere din
instalaţie).
•
La racordare preferaţi partea de retur a sistemului
instalaţiei.
– Pentru a asigura o capacitate suficientă de
degazare, temperatura apei trebuie să se afle în
domeniul 0 °C – 70 °C.

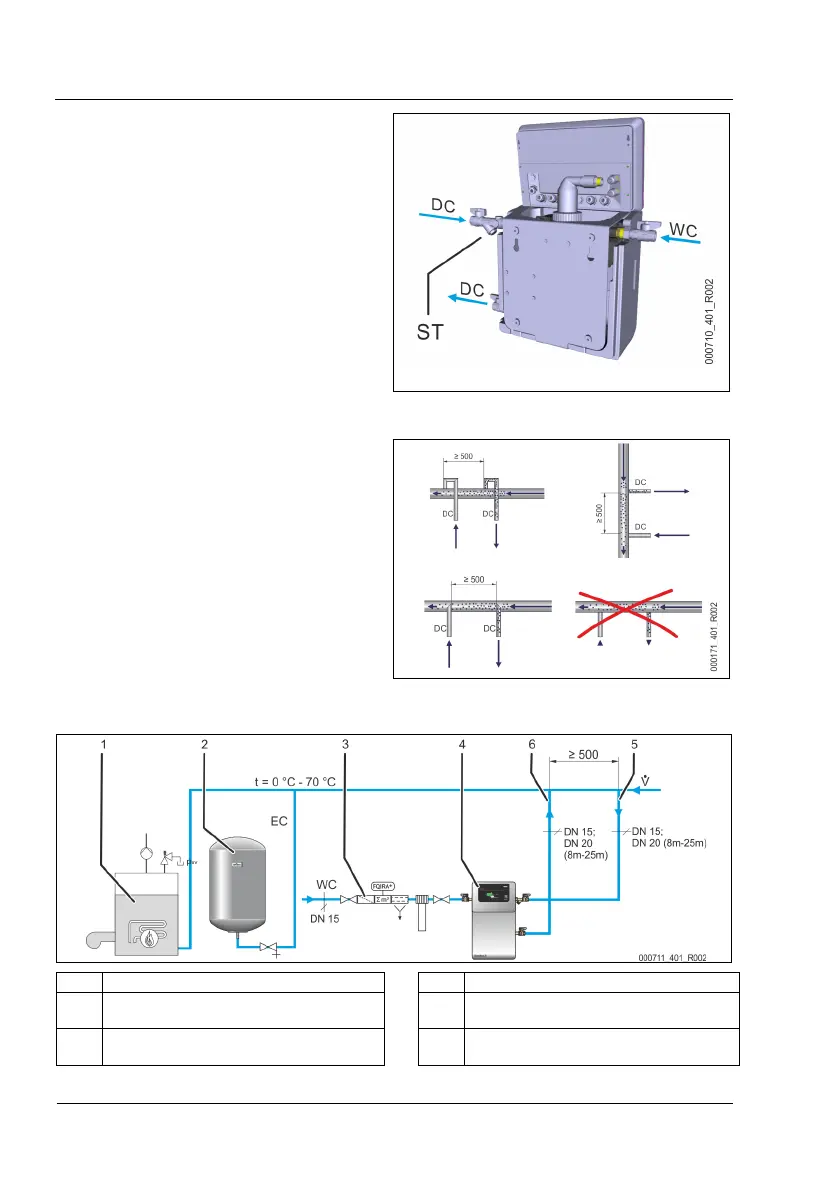

Echipament într-o instalaţie de încălzire, unde menţinerea presiunii se realizează printr-un vas de expansiune sub presiune cu
membrană „MAG“
1 Instalaţie de încălzire 4 Echipament
2 Vas de expansiune sub presiune 5 Conductă de degazare „DC“ (apă cu conţinut ridicat
de gaze)
3 Echipament auxiliar opţional, vezi capitolul 4.5
"Dotarea suplimentară opţională" la pagina 10
6 Conductă de degazare „DC“ (apă degazată)
