— Română Degazare prin pulverizare în vid — 20.05.2019

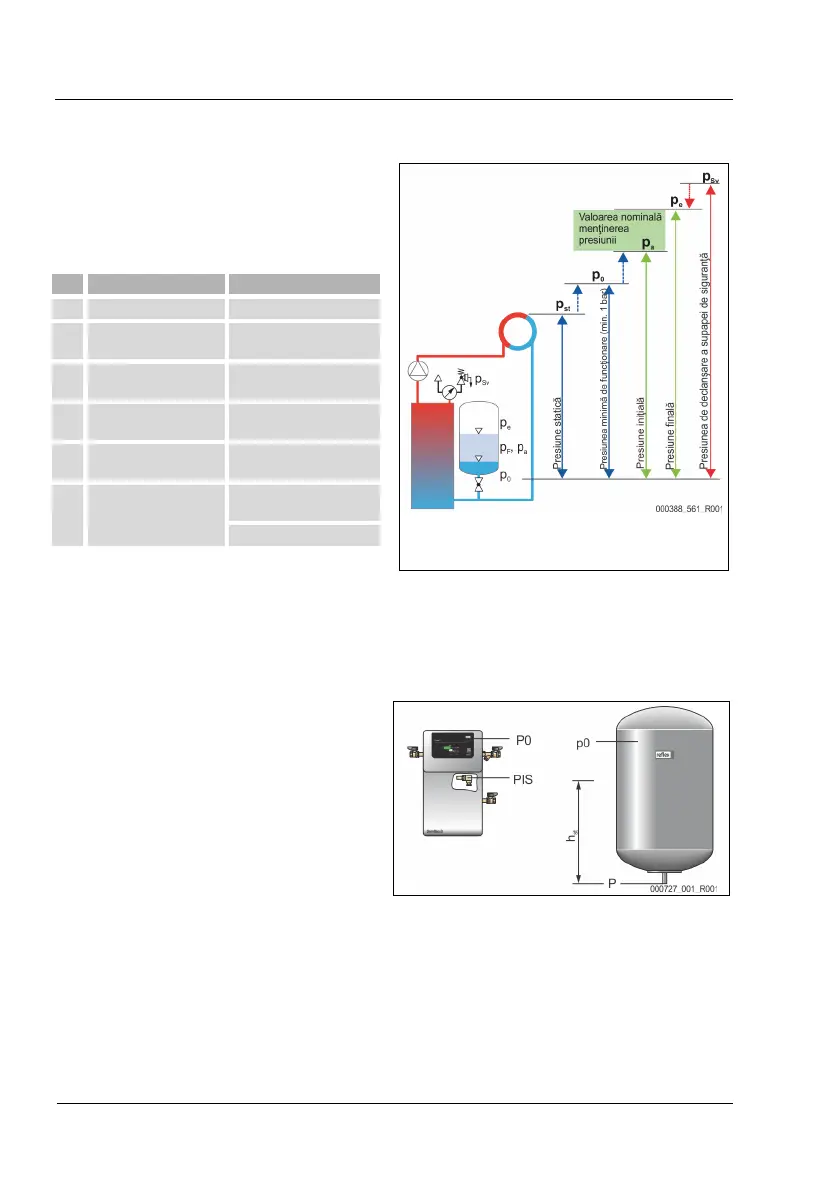

7.2 Reglarea presiunii minime de lucru pentru Magcontrol
Presiunea minimă de funcţionare „P
0
“ va fi introdusă direct la
echipamentul Servitec doar în cazul realimentării controlate în
funcţie de presiune, la instalaţiile cu vas de expansiune sub
presiune, cu membrană. Valoarea este determinată în locul de
menţinere a presiunii.
p
st
Presiune statică = înălţimea statică (h
st
)/10
p
0
Presiune minimă de
funcţionare
= p
st
+ 0,2 bar
(recomandare)
p
a
Presiune iniţială (pompa
„PORNITĂ“)
= p
0
+ 0,3 bari
Domeniul de presiune
statică
p
e
Presiune finală ≤ p
Sv
- 0,5 bar (pentru p
Sv
≤
5,0 bar)
p
Sv
Presiunea de declanşare
a supapei de siguranţă
= p
0
+ 1,2 bar (pentru p
Sv
≤
5,0 bar)
= 1,1 x p
0
+ 0,8 bar
Î
n vederea configurării, calculul presiunii minime de funcţionare poate fi efectuat direct şi stocat prin intermediul aplicaţiei Reflex
Control Smart la prima punere în funcţiune. Vă rugăm să verificaţi în permanenţă şi presiunea preliminară corectă a MAG în
instalaţie. Procedaţi în felul următor:
1. În aplicaţie, setaţi unitatea de comandă pe „Magcontrol“.
2. Determinaţi presiunea minimă de lucru „P
0
“ a echipamentului în funcţie de presiunea preliminară „p0“ a vasului de
expansiune sub presiune, cu membrană.
Echipamentul este instalat la acelaşi nivel cu vasul de
expansiune sub presiune, cu membrană (hst = 0).
– P
0
= p0*
Echipamentul este instalat mai jos decât vasul de
expansiune sub presiune, cu membrană.
– P
0
= p0 + h
st
/10*
Echipamentul este instalat mai sus decât vasul de
expansiune sub presiune, cu membrană.
– P
0
= p0 - h
st
/10*
p0 în bari, h
st
în m
Indicaţie!
Respectaţi indicaţiile de proiectare
Reflex.
La proiectare trebuie să aveţi în vedere ca limitele de funcţionare ale echipamentului să se situeze în limitele
menţinerii presiunii între presiunea iniţială „pa“ şi presiunea finală „pe“.
