Description de l'appareil
Dégazage par pulvérisation sous vide — 20.05.2019
Français — 9
Dégazage
Le processus de dégazage complet est régulé hydrauliquement à l'aide du capteur de pression intégré et de la commande de
l'appareil. Les états de service sont surveillés et affichés sur l’écran de la commande. La commande permet de sélectionner et de
configurer 3 différents programmes de dégazage et 2 différentes variantes de réalimentation.
Programmes de dégazage
:
Pour un dégazage continu pendant plusieurs heures ou plusieurs jours avec la séquence des cycles de
dégazage sans temps de
pause. Ce programme est recommandé après la mise en service et les
:
Un dégazage intermittent se compose d’un nombre limité de cycles de dégazage. Un temps de pause est
observé entre les intervalles. Ce programme est
recommandé pour le fonctionnement continu.
Dégazage de
réalimentation
:
Il est automatiquement activé durant le dégazage continu ou intermittent lors de chaque réalimentation
en eau en mode Magcontrol et Levelcontrol. L'activation s’effectue électriquemen
t sur demande de
réalimentation externe de la station de maintien de pression
Le robinet à boisseau sphérique motorisé de réalimentation s’ouvre et le robinet à boisseau sphérique
motorisé du système se ferme.
Variantes de réalimentation
Il existe deux variantes de réalimentation. Ces variantes sont surveillées au moyen de la durée de réalimentation et des cycles de
réalimentation.
Remarque !
À partir d’une longueur de conduite de 8
m, nous recommandons de choisir le diamètre nominal suivant DN 20.
Longueur de câble max. 25 m

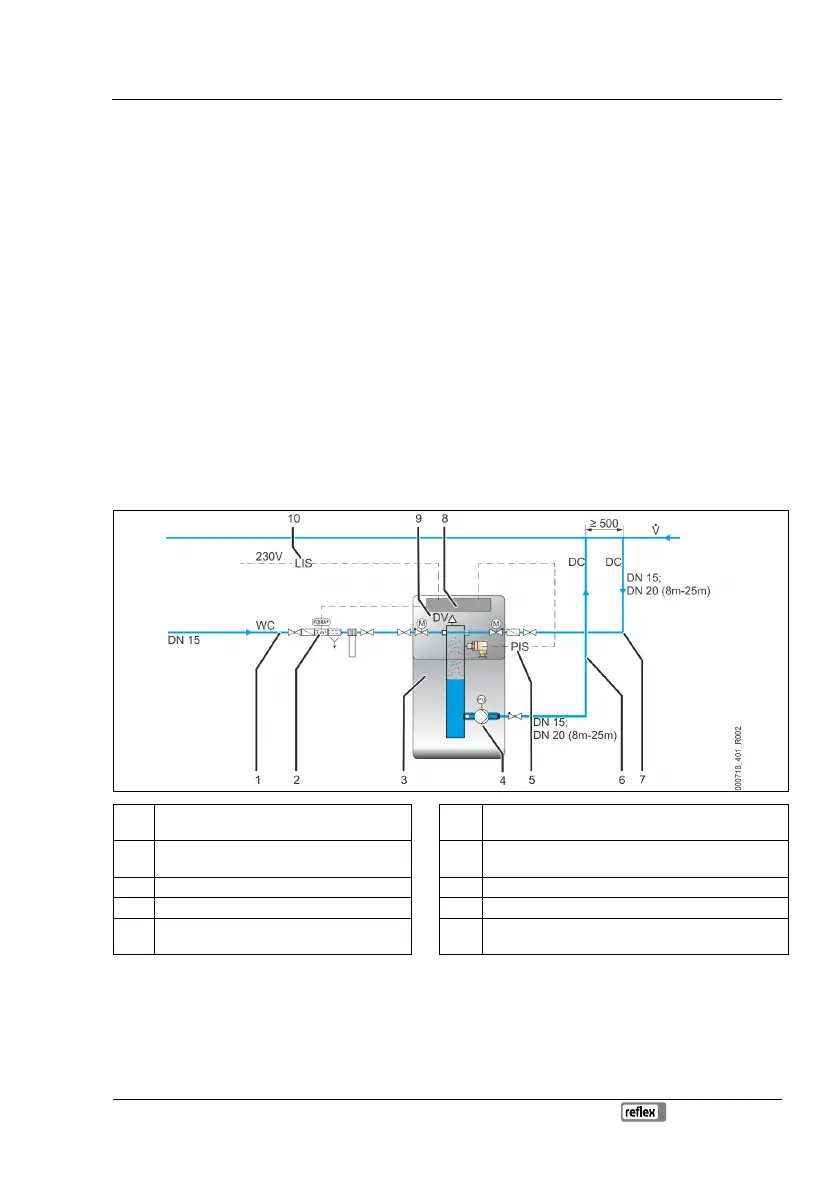

1
Conduite de réalimentation « WC », diamètre
nominal DN 15
6
Conduite de dégazage « DC » (eau dégazée vers le
système), diamètre nominal DN 15; DN 20 (8 m-25 m)
2 Appareil supplémentaire en option (voir
chapitre Appareil supplémentaire en option)
7 Conduite de dégazage « DC » (eau riche en gaz depuis le
système), diamètre nominal DN 15; DN 20 (8 m-25 m)
3 Appareil 8 Unité de commande de l’appareil
4 Pompe à vide « PU » 9 Soupape de dégazage « DV »
5 Capteur de pression « PIS » de l’appareil 10 Conduite de signal du capteur de niveau « LIS » d'une
station de maintien de pression
:
Pour installations avec vases d’expansion de pression à membrane.
– La pression dans le système de chauffage ou de refroidissement est enregistrée et surveillée à l’aide
du capteur de pression « PIS » intégré. Lorsque la pression chute au-dessous de la pression de
remplissage calculée, le dégazage de réalimentation est activé.
:
Pour installations avec stations de maintien de pression.
– Le niveau d'eau dans la cuve d'expansion est déterminé sur la station de maintien de pression à l'aide
du dynamomètre « LIS ». La fonction de réalimentation est déclenchée par un signal 230 V.
