安装
真空喷洒脱气装置 — 20.05.2019 德语 — 17
请按以下步骤进行：
• “DC（直流电）”脱气线的连接发生在设备系统的主体积流量“V”中。
• 该设备需要两条脱气线用于设备系统。
– 用于设备系统富含气体水的脱气线
– 用于设备系统缺少气体水的脱气线。
• 将脱气线安装在靠近膨胀线“EC”的位置。
– 由此可确保稳定的压力条件。
• 将设备安置在隔膜压力膨胀罐“MAG”附近。
– 由此可确保隔膜压力膨胀罐的压力监测。
– 在控制装置内将运行方式设置为“Magcontrol”。

提示！
•
请注意主体积流量“V”的连接。特别是带有液压开关和回流混合的电路类型。
– 电路和补给类型， 详见章节 6.4 第 "电路和补给类型" 页 18.

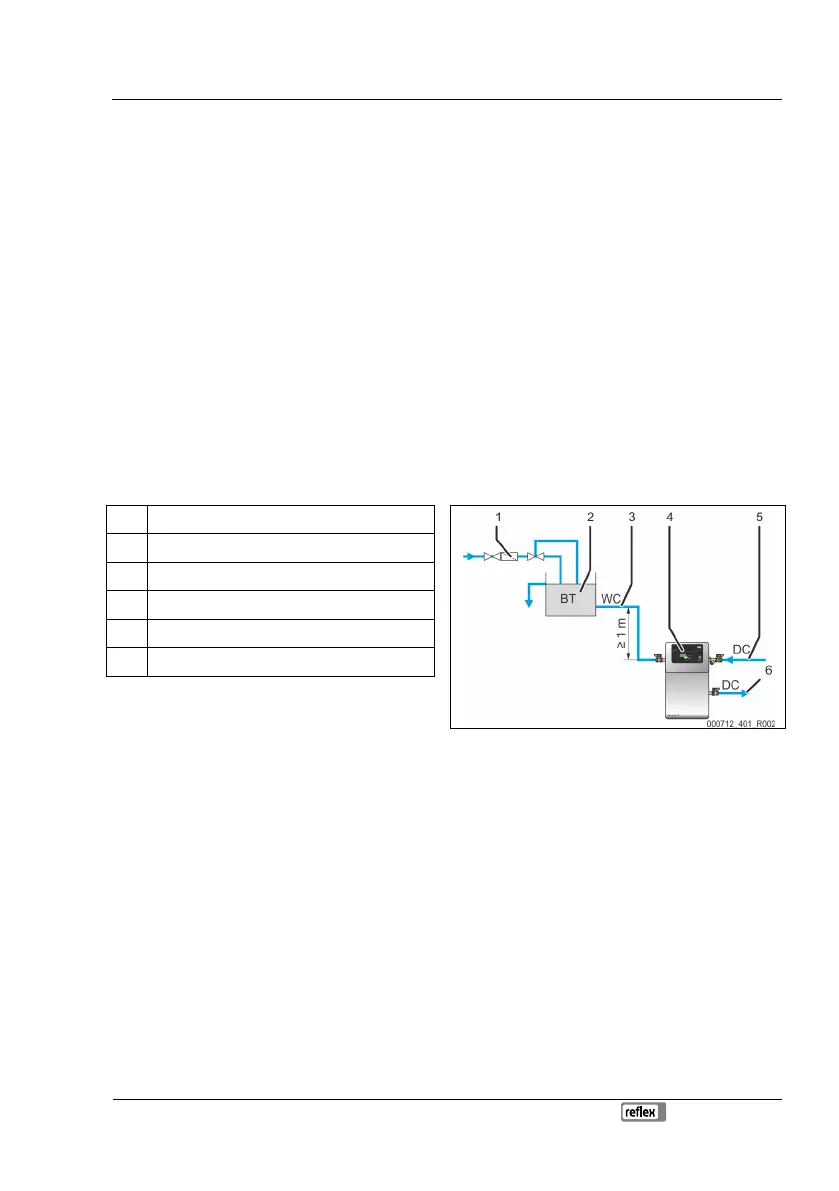

6.3.3.1 补给线
1
集尘器“ST”
2
网状分离容器“BT”
3
“WC（交流电）”补给线
4
设备
5
“DC（直流电）”脱气线（富含气体的水）
6
“DC（直流电）”脱气线（脱气的水）
在补水期间，请注意以下条件：
• 通过网状分离容器“BT”进行补水时，其下边缘
必须至少比设备的泵“PU”高 1 米。
• 如果没有连接补给线，请锁闭补给线路“WC（交流电）”的接头。
– 在设备控制装置内将补给类型设置为“Levelcontrol”。
• 在 2 路电机球阀“CD”附近安装至少一个网孔尺寸 ≤ 0.25mm 的集尘器“ST”。

提示！
避免设备故障。
–
确保一个手动补水至设备系统。

提示！
如果静压超过
6 bar，请在“WC（交流电）”补给线上使用减压器。
