Reflex Servitec S Original Operating Manual

安装
20
— 德语 真空喷洒脱气装置 — 20.05.2019
– 观察设备的连接线路以确定现场保险装置，详见章节 5 第 "技术数据" 页 12。
6. 安装盖子。
7. 将电源插头连接到 230 V 电源。
8. 开启设备。
电气连接完成。

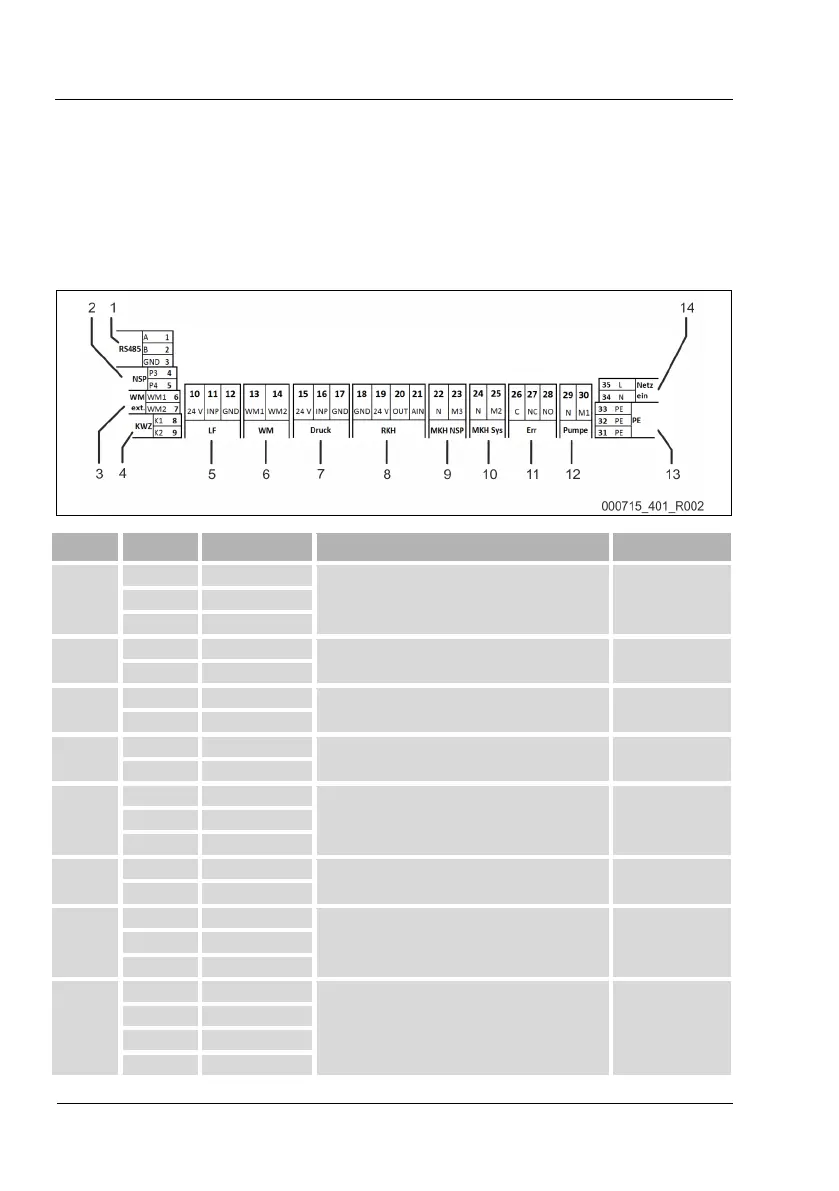

6.5.1 端子图
位置编号 夹头编号 信号 功能 布线
1
1 GND
RS485-接口 现场选装件
2 A
3 B
2
4 P3
补给信号 (230 V) 现场选装件
5 P4
3
6 WM1
外部水量不足 - 数字输入端。 现场选装件
7 WM2
4
8 K1
接触式水表 现场选装件
9 K2
5
10 24 V
电导率传感器 - 模拟输入端 4-20 mA 现场选装件
11 INP
12 GND
6
13 WM1
水量不足 - 数字输入端 现场选装件
14 WM2
7
15 24 V
压力传感器 - 模拟输入端 4-20 mA 工厂侧
16 INP
17 GND
8
18 GND
控制球阀 现场选装件
19 24 V
20 OUT
21 AIN
