5. OPERATION
IMR02L04-E3
5-13

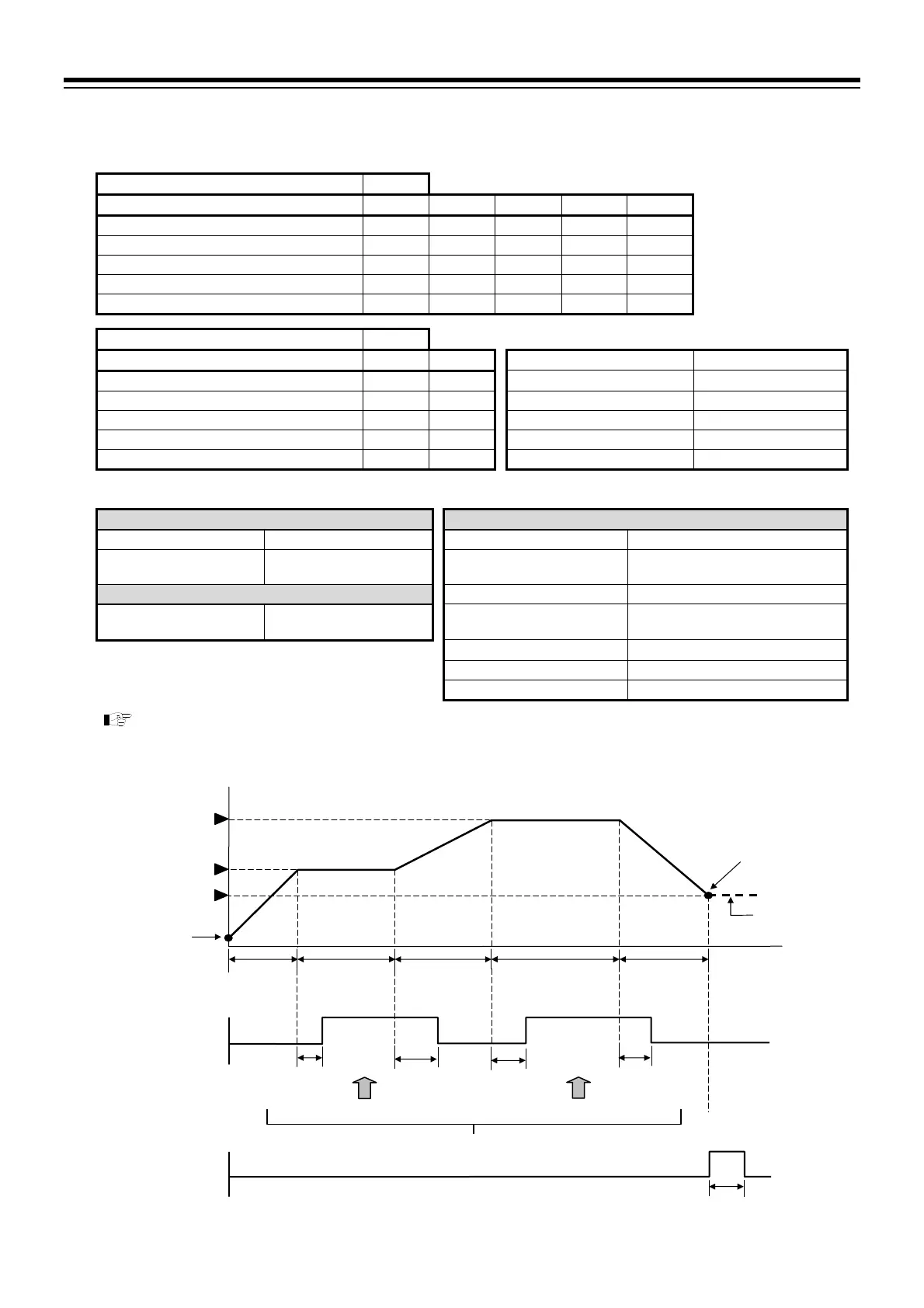

Setting example of program pattern
Setting example of the program pattern is described by using the following data:
Pattern number 1
Segment number SEG1 SEG2 SEG3 SEG4 SEG5
Segment level 150 C 150 C 250 C 250 C 100 C
Segment time 30 min. 45 min. 45 min. 70 min. 40 min.
PID memory group number 1 1 2 2 1
Event memory group number 1 1 1 1 1
Wait memory group number 1 1 1 1 1
Time signal memory group number 1
Time signal memory number 1 2 Pattern repeat execution time 2
Time signal output assignment TS1 TS1 Link pattern number 1 (No pattern link)
Start segment of time signal 2 4 Pattern end output duration 30 sec.
Time signal start time 10 min. 15 min. Wait zone high 10 C
End segment of time signal 3 5 Wait zone low 10 C
Time signal end time 20 min. 10 min. Wait release trigger selection Zone wait 1
Refer to the following values for the Initial setting parameters:
Function block 34 (F34.) Function block 80 (F80.)
DO2 assignment 1: Time signal 1
SV selection at Program start 1: PV start 1 [Time fixed type]
DO3 assignment 25: Pattern end signal
Wait memory group number
at Program start
0: Wait OFF
Function block 50 (F50.)
Program setting type 1: Partial setting type
Control action at Pattern
end
0: Control continued
Signal type 0: Time signal type
Set time unit 1: Minute : Second
Maximum pattern number 32: 32 pattern
Maximum segment number 32: 32 segment
For the initial setting parameter, refer to 4.5.5 Engineering mode (P. 4-32) and 5.1.4 Check set
value of parameter for program control operation (P. 5-6).
SEG: Segment
TS: Time signal
SEG1,3,5: Ramp segment
SEG2,4: Soak segment
Time
Level
SEG1
30 min.
SEG2
45 min.
SEG3
45 min.
SEG4
70 min.
SEG5
40 min.
Program pattern 1
Time signal 1output
(Produce to DO2)
OFF
ON
Pattern end
Program start
(PV start 1)
OFF
ON
Pattern end output
(Produce to DO3)
100 C
150 C
250 C
10 min.
20 min.
30 sec.
Control
continued
15 min.
ON
10 min.
Time signal memory number 1
Time signal memory number 2
Time signal memory group number 1
