VHF N4 Impression - Conexión del Aire Comprimido; Vista de Conjunto de la Unidad de Mantenimiento

14
Instrucciones de uso originales: N4 Impression
Versión de documento: H – 05/2019
Instalación de la máquina
4.4 Conexión del aire comprimido
ADVERTENCIA
Peligro de lesiones debido al aire comprimido
expulsado o al movimiento descontrolado de los
tubos flexibles de aire comprimido
Lasconexionesdeairecomprimidoabiertasylostubosexi-
bles de aire comprimido sueltos pueden causar graves lesio-
nes.
h Asegúrese de que durante la instalación de los tubos
exiblesdeairecomprimidoydelaunidaddemanteni
-
miento no circule aire comprimido a través de los tubos
y conexiones.
h Unavezinstaladoslostubosexiblesdeairecomprimi
-
do,
veriquequeestánrmementejadosentodaslas
conexiones previstas y que no están dañados antes de
dejar que el aire comprimido circule por los tubos y co-
nexiones.
h No permita que el aire comprimido circule por conexio-
nes o conductos dañados.
AVISO
Fallo de los rodamientos y averías eléctricas
en el husillo debido a impurezas en el aire
comprimido
El aire comprimido entrante debe estar seco y libre de acei-
te conforme a la norma ISO
8573-1, ya que la unidad de man-
tenimiento solo es un indicador del aire contaminado.
Pureza del aire según ISO 8573-1
Partículas sólidas Clase 3 Gradodeltrado
superior a 5 µm
para sólidos
Agua Clase 4 Punto máx. de
rocío:+3°C
Contenido total de
aceite
Clase 3 Contenido máx. de
aceite: 1 mg/m
3
h Asegúrese de que el aire comprimido cumple las especi-
caciones
indicadas.
h Conecte la máquina a la alimentación de aire comprimi-
do solo con la unidad de mantenimiento adjunta.
El
husilloprecisaairecomprimidoparalassiguientesnali-
dades:

Para abrir y cerrar la pinza de sujeción en el cambio de
herramientas.

Para el aire de bloqueo que impide la entrada de cuer-
pos extraños en el husillo.
Consumo de aire de la máquina:

aprox. 35 l/min a 4 bar (1,2 cfm a 60 psi)

aprox. 50 l/min a 8 bar (1,8 cfm a 120 psi)

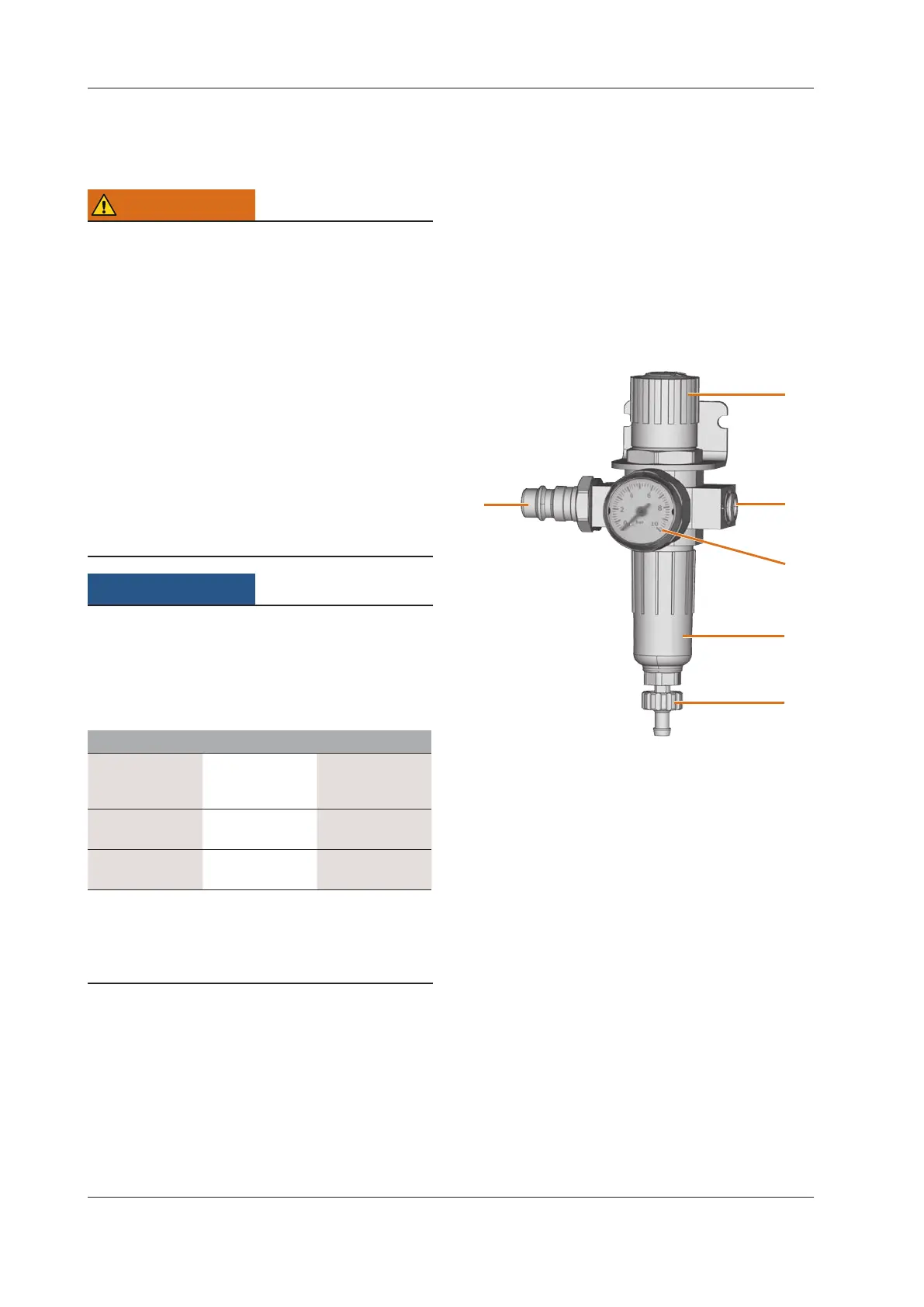

4.4.1 Vista de conjunto de la unidad de mantenimiento
Con la unidad de mantenimiento puede conectar la máquina
a la alimentación de aire comprimido y regular la presión de
entrada para la máquina.

1
2
3
4
5
6
-

[1] Mando giratorio para ajuste de la presión
[2] Conexión de aire comprimido a la máquina (Ø 6 mm)
[3] Manómetro para controlar la presión de salida
[4] Separador de agua
[5] Tornillo de purga
[6] Conexión estándar de aire comprimido
