Installation de la machine
4.4 Raccorder l’alimentation en air comprimé
AVERTISSEMENT
Risque de blessures en cas de détachement du
tuyau d’air comprimé, ce dernier pouvant alors
agir comme un fouet
Des raccords d’air comprimé ouverts ou des tuyaux d’air com-
primé
malxéspeuvententraînerde trèsgravesaccidents
corporels.
h Veillez à ce que, pendant l’installation, aucune pres
-
sion d‘air ne puisse pénétrer par les raccords et canali-
sations dans le tuyau d‘air comprimé ou dans l‘unité de
maintenance.
h Aprèsinstallation,contrôlezlabonnexationdestuyaux
d’air comprimé dans les raccords et leur parfait état,
avant d‘alimenter le circuit d‘air comprimé et de le
mettre sous pression.
h Ne jamais mettre sous pression d’air des canalisations,
tuyaux ou raccords endommagés.
AVIS
Risque d’endommagement des roulements et
de dommages électriques de la broche en cas
d’alimentation en air contaminée
Dans la mesure où l’unité de maintenance n’a qu’un rôle d’in-
dicateur d’air contaminé, l’alimentation en air comprimé
doit être sèc
he et exempte d’huile selon ISO 8573-1.
Pureté de l’air selon la norme ISO 8573-1
Particules solides Classe 3 Degrédeltration
supérieur à 5 µm
pour les particules
solides
Eau Classe 4 Point de rosé à la
pression maximale :
+3 °C
Teneur totale en
huile
Classe 3 Teneur maximale
en huile : 1 mg/m
3
h Veillez à ce que la pression d’air respecte les exigences
prescrites.
h Ne raccordez la machine qu’au travers de l’unité de
maintenance et de l’alimentation en air livrées.
La broche a besoin de la pression d’air pour les fonctions sui
-
vantes :

Ouverture et fermeture des pinces de serrage lors du
changement d’outil.

Pour assurer la surpression d’air empêchant des corps
étrangers de pénétrer dans la broche.
Consommation d’air de la machine :

environ 35 l/min sous 4 bar (1,2 cfm sous 60 psi)

environ 50 l/min sous 8 bar (1,8 cfm sous 120 psi)

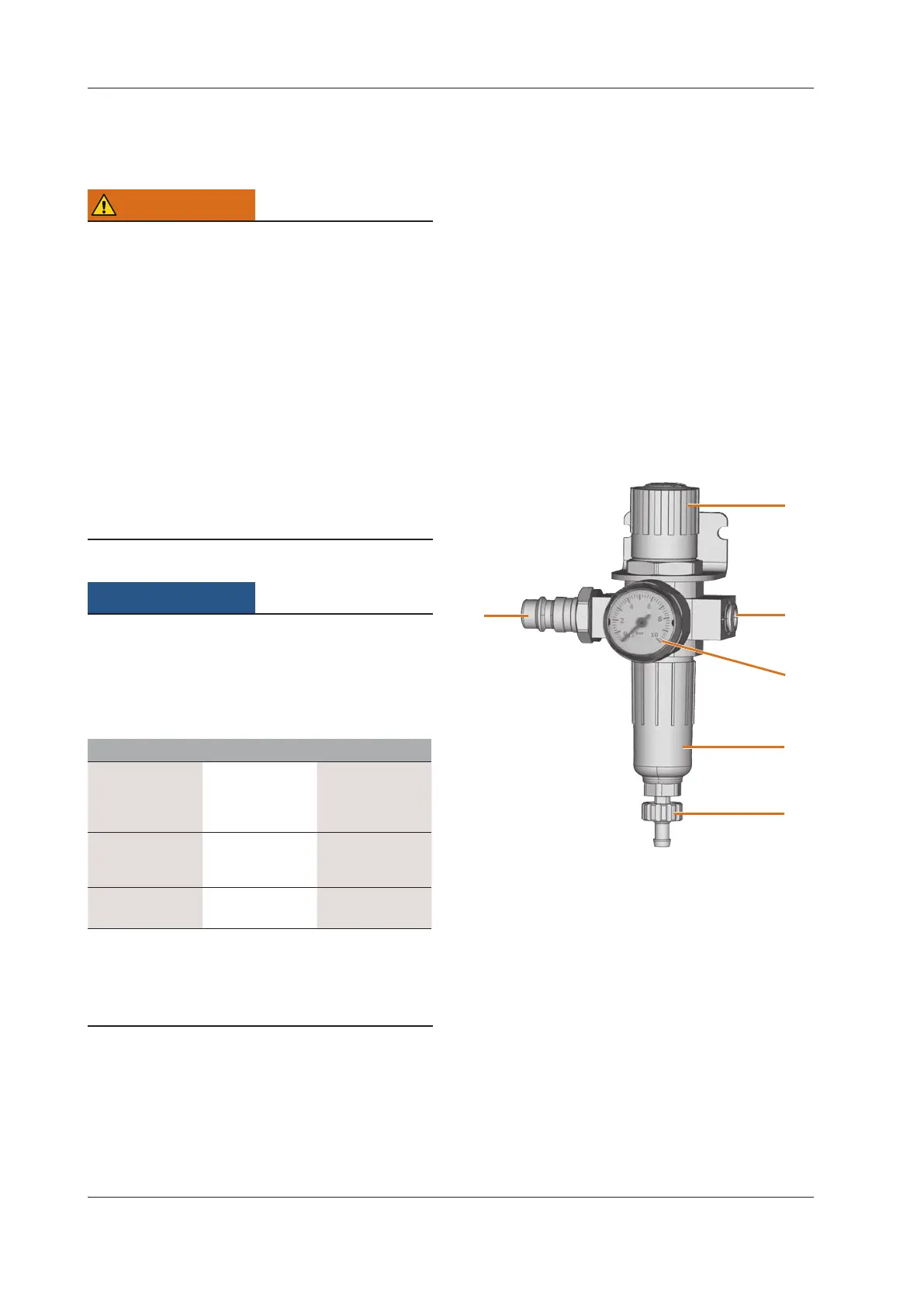

4.4.1 Vue générale de l’unité de maintenance
A l’aide de l’unité d’entretien, raccordez la machine à l’ali-
mentation en air et réglez la pression d’air pour la machine.

1
2
3
4
5
6

[1] Bouton rotatif de régulation de pression
[2] Raccord d’air comprimé à la machine (Ø 6 mm)
[3] Manomètre pour le contrôle de la pression de sortie
[4] Séparateur d’eau
[5] Vis de vidange
[6] Raccordement à l’air comprimé pour l’alimentation ex
-
terne en air comprimé
