Instalación de la máquina

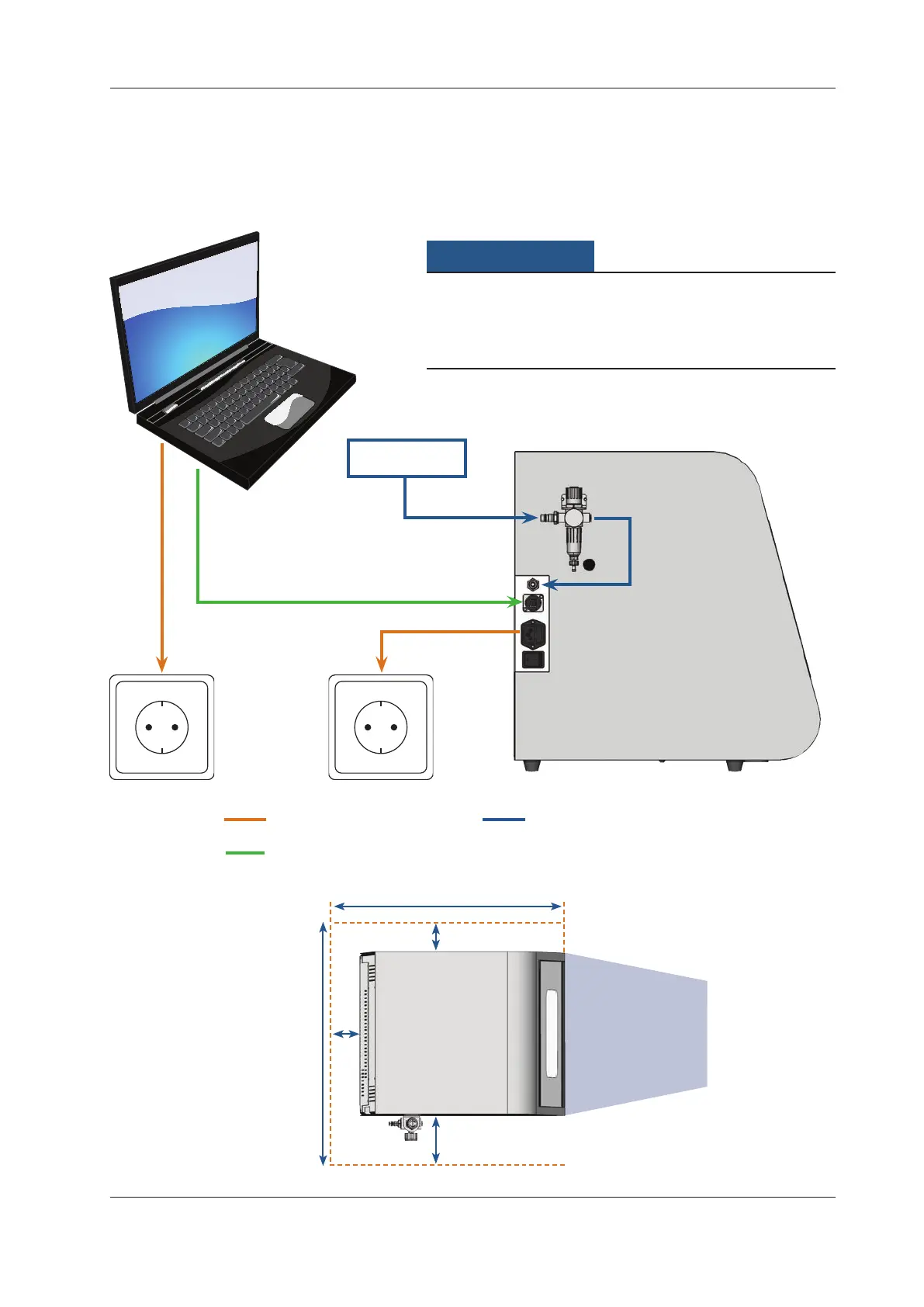

4.3 Esquema de instalación de la máquina
Alimentación externa
de aire comprimido
Toma de corriente
Conexión de cable USB
Conexión neumática
10
25
10
71
55
Área de trabajo
Todas las medidas en centímetros
AVISO
Daños en la máquina debido a una instalación incorrecta
h Lleveacabolainstalaciónenelordenespecicado.
h Ante todo, retire el seguro del husillo antes de conectar el ordenador
CAM (
 Capítulo 4.7, página 17).
Distancias obligatorias
Conexiones
