Manutenzione e pulizia della macchina
6.15 Sostituzione degli inserti magazzino utensili
Qualoragliinsertimagazzinoutensilisianousurati,essian-
dranno
sostituiticoninsertinuovi.Dopotalefase,forarecon
la macchina le posizioni utensili nei nuovi inserti.

La dotazione della macchina comprende inserti magaz-
zino utensili di ricambio e l’utensile di foratura.

Ulteriori inserti e utensili di foratura sono disponibili
presso vhf.

Pressovhfsonoaltresìdisponibilimagazziniutensili.
h Sostituire sempre unitamente gli inserti per  i
magazziniutensili,anchequaloraunosolodegliinserti
siausurato:lamacchina,infatti,foreràsempreleposizio
-
ni utensili in  gli inserti.
b
La documentazione del software di produzione riporta
istruzioni passo-passo per la foratura degli inserti. Di
seguito viene trattata la sostituzione degli inserti ma-
gazzino utensili all’interno della macchina.
M1.
Tenere a portata di mano 2 inserti magazzino utensili
di ricambio.
M2. Aprire lo sportello del vano di lavoro.
M3. Prelevare un magazzino utensili e rimuovere tutti gli
utensili.
M4. Allentare le 4 viti sul lato superiore del magazzino
utensili e sollevare la copertura.
 


M5. Rimuovere l’inserto magazzino utensili usurato e sosti-
tuirlo con un inserto nuovo.
 


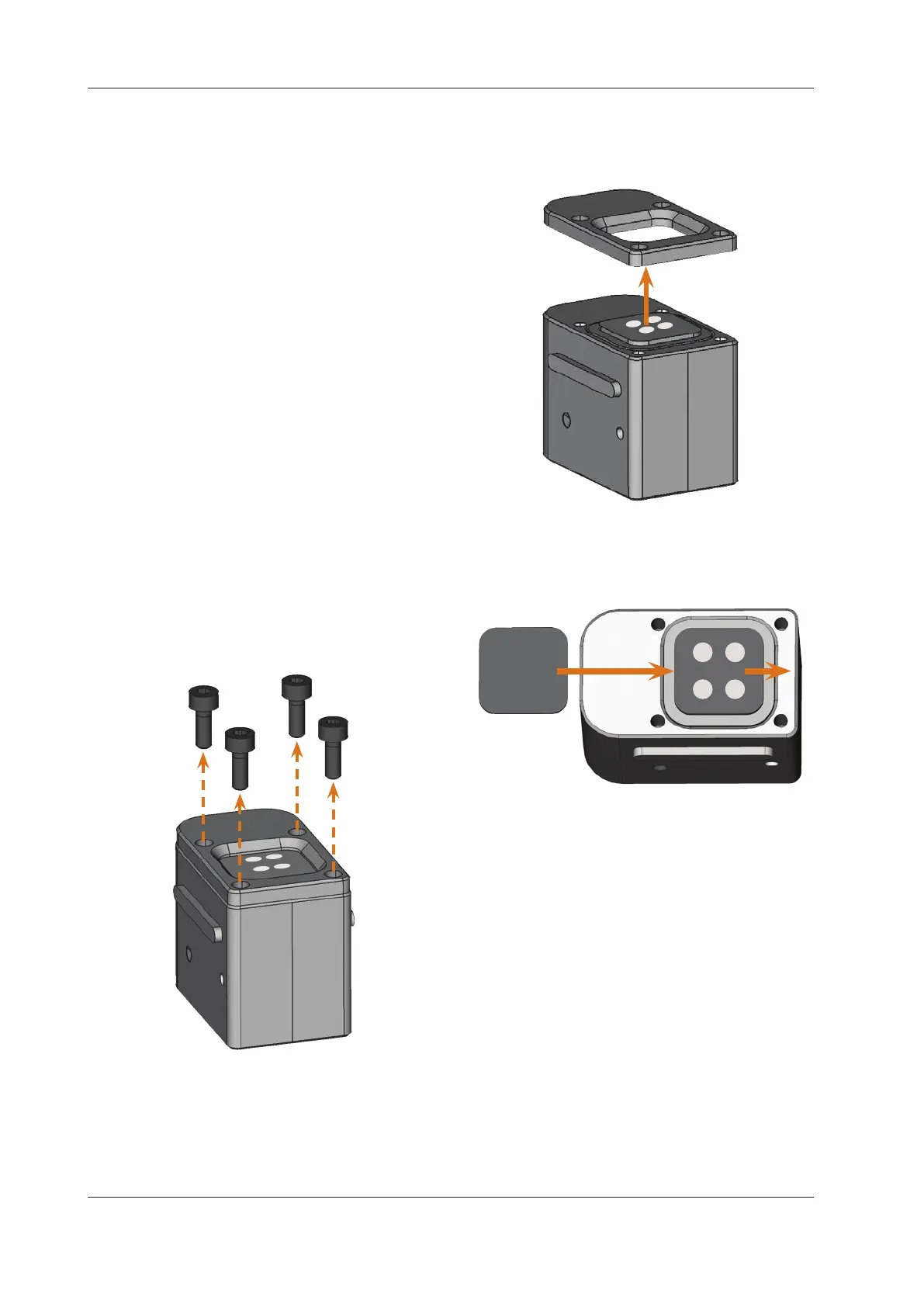

M6. Riapplicare la copertura sul magazzino utensili e avvi-
tarla saldamente con le viti allentate nella fase M4 (

Fig.47).
M7. Spingere nuovamente il magazzino utensili nel suppor
-
to.
M8.
Ripetere le fasi da M3 a M7 con l’altro magazzino uten-
sili.
M9.
Chiudere lo sportello del vano di lavoro.
S10. Forare le posizioni utensili nei nuovi inserti.
