Mode d’emploi d’origine: N4 Impression
Version du document: H – 05/2019
Installation de la machine
4 Installation de la machine

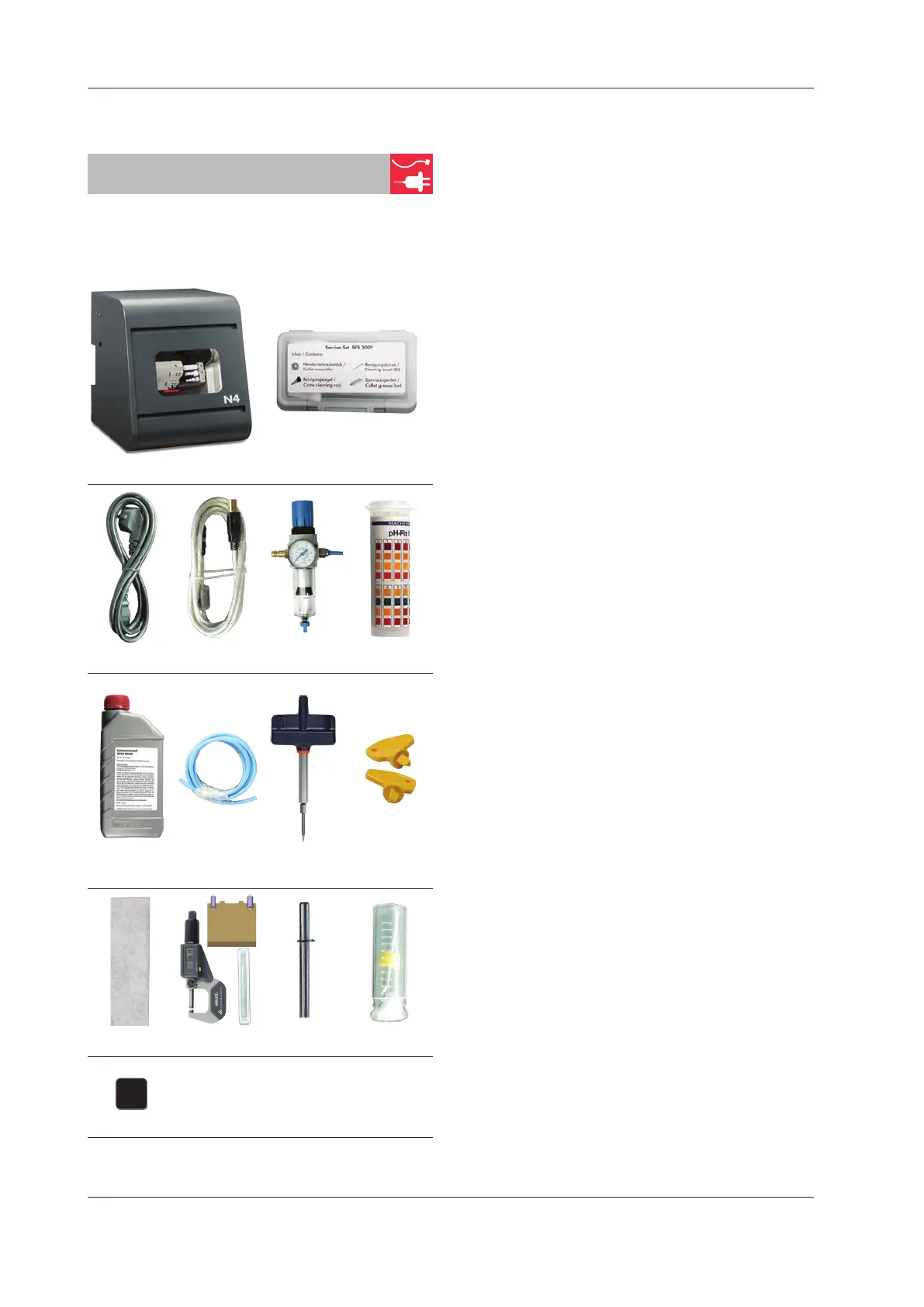

4.1 Vérier la livraison
M Déballezlamachineetvériezlalivraisonenvousréfé-
rant à la liste ci-après.
1 2
3 4 5 6
7 8 9 10
11 12 13 14
15
[1] 1 machine N4 Impression
[2] 1 kit d’entretien de broche
[3] 1 câble pour appareil froid
[4] 1 câble USB
[5] 1 unité de maintenance d’air comprimé
[6] 1 boîte avec bandelettes de mesure du pH
[7] 1 bouteille de liquide de coupe
[8] 1 tuyau d’air comprimé
[9] 1 clé dynamométrique (1,8 Nm)
[10] 2 clés de déverrouillage d’urgence de la porte du local
de travail
[11] 2ltre-tamis(1monté,1deréserve)
[12] 1 kit d’étalonnage : 1 micromètre, 4 pièces brutes, 2
tiges (déjà vissées dans une pièce brute), 1 outil d’éta
-
lonnage
[13]
1 jauge de mesure
[14] 1 foret 2,8 mm pour le positionnement de l’outil
[15] 2 inserts de magasin d’outils de réserve
Non illustrés :

Le présent document

1 supplément sur le retrait de la sécurité de transport

3 vis de réserve pour le porte-pièce

1 bécher gradué (250 ml)
h Veuillez conserver l’emballage de la machine pour un
éventuel renvoi en SAV.
4.2 Choix de l’emplacement d’installation
h Choisissez l’emplacement d’installation selon les critères
suivants :

Sol robuste et plan, conçu pour résister au poids de la
machine

Température ambiante (stockage / transport) : entre
-20°C(-4°F)et60°C(140°F)

Température ambiante (fonctionnement) : entre 10 °C
(50°F)et 32 °C (90°F)

Humidité relative de l’air : max. 80 %, sans condensa
-
tion

Emplacement machine exempt de poussières

Alimentation en courant alternatif de 100 – 240 V,
50/60 Hz, maxi. 600 W

Alimentation en air comprimé : maxi. 8 bar

Raccordement à l’air comprimé satisfaisant aux exi
-
gences de la machine (
 chapitre 4.4, page 14)

Espacesusantsurlescôtésdelamachine(
 cha-
pitre
4.3, page 13)
