Istruzioni d’uso originali: N4 Impression
Versione documento: H – 05/2019
Impiego della macchina
 

AVVISO
Danni ai magazzini utensili o al supporto in caso
di introduzione errata o con forza
Ciascun magazzino utensili si può introdurre esclusivamente
nell’invitodelsupportoprevistoperquellospecicomagazzi-
no utensili. I magazzini utensili sono protetti meccanicamen-
te in modo da non poter essere scambiati e non si possono
sping
ere com
pletamente in un invito di tipo errato.
h Ciascun magazzino utensili andrà spinto esclusivamente
nell’invito dal quale sarà stato prelevato in precedenza.
h Non spingere con forza i magazzini utensili nel supporto.
M4. Spingere nuovamente i magazzini utensili saldamente
in sede nel supporto.
 Ora sarà possibile eseguire il task previsto per gli uten
-
sili introdotti.

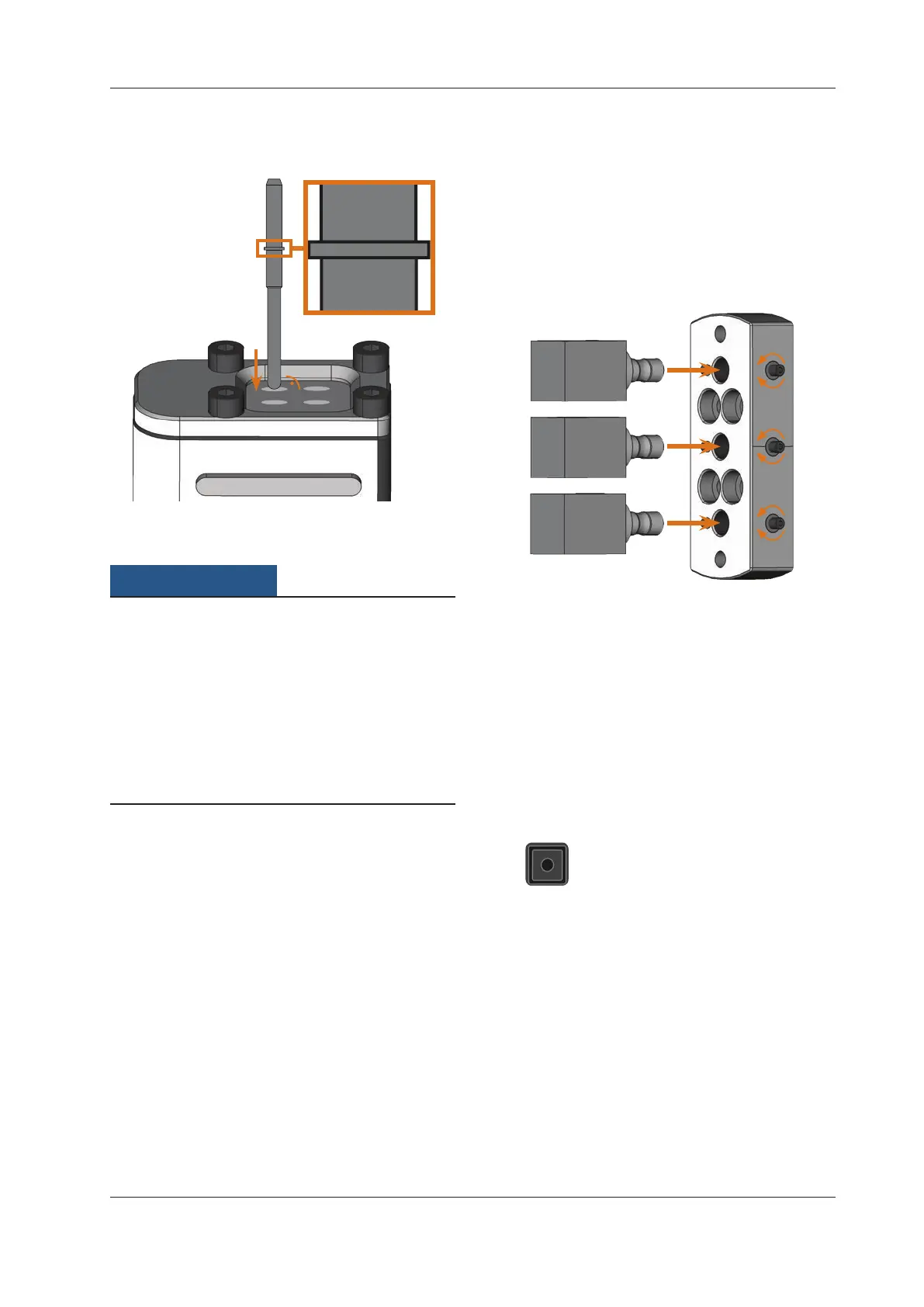

5.4 Serraggio e rimozione dei blocchi
All’interno della macchina è possibile introdurre e lavorare
perciascuntasknoa3blocchi.
n
Perciascuntask,iblocchidovrannoesseredellostesso
tipo(materialeedimensioni).
M1. Aprire lo sportello del vano di lavoro della macchina.
M2. Allentare le viti del portapezzi con un cacciavite a bru
-
gola e prelevare gli eventuali oggetti già introdotti. Per
tale
fase,nonoccorreràsvitarecompletamenteleviti
dal portapezzi.
M3. Introdurre i codoli dei blocchi nelle aperture del porta-
pezzi
espingereiblocchinoabattutaall’internodel
portapezzi.
M4. Avvitare saldamente i blocchi con le viti allentate nella
fase M2. Utilizzare allo scopo la chiave dinamometrica
indotazione(1,8Nm)eserrarelevitisinoaquandola
chiave dinamometrica non si distacchi.

2.
1.
3.

5.5 Uso dei supporti per abutment
I supporti per abutment opzionali consentono alla macchina
di lavorare abutment con geometrie di collegamento prefab-
bricate.
b
Gli abutmentdei marchedierentenecessitano sup-
porti
perabutmentspecici.Isupportiperabutment
possono essere acquistato presso il Servizio di Assisten-
za Clienti.
5.5.1 Installare il supporto per abutment PreFace®
S1. Riportare il mandrino nella posizione base fa-
cendo clic sull’icona mostrata.
M2.
Aprire lo sportello del vano di lavoro della macchina e
rimuovere tutti i pezzi grezzi.
M3. Disattivare la macchina.
 Il portapezzi può ora essere ruotato manualmente.
M4. Ruotare perpendicolarmente il portapezzi (
 Fig.19).
M5. Applicare il supporto per abutment PreFace® sul por-
tapezzi e avvitare manualmente le viti lunghe del sup-
porto per abutment PreFace® al portapezzi.
