13
Originalbetriebsanleitung: N4 Impression
Dokumentversion: H – 05/2019
Maschine installieren

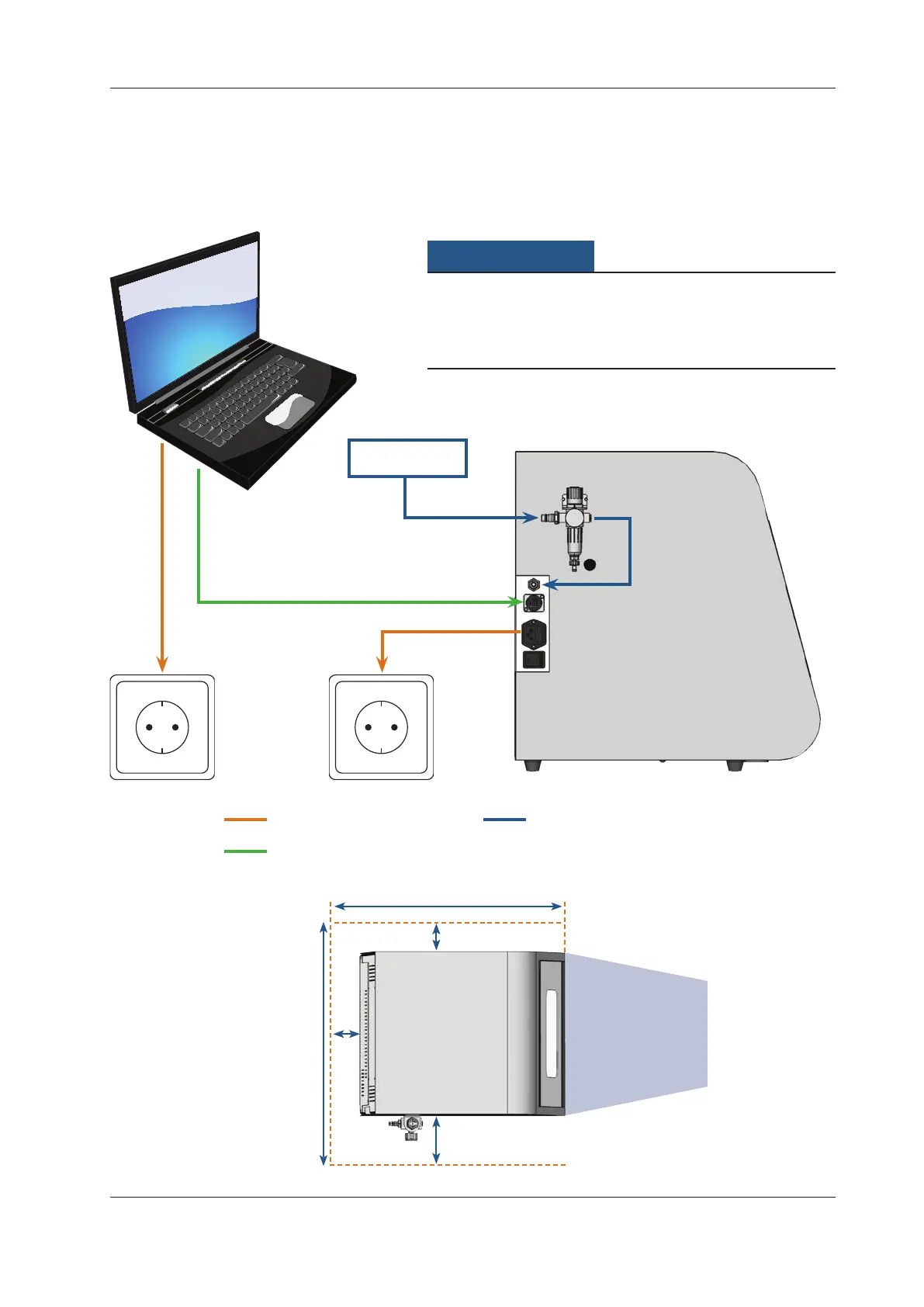

4.3 Schema Maschineninstallation
Externe Druckluftver-
sorgung
Netzanschluss
Pneumatikanschluss
USB-Kabelverbindung
10
25
10
71
55
Arbeitsbereich
Alle Angaben in Zentimeter
Beschädigung der Maschine bei fehlerhafter Installation
h Führen Sie die Installation in der angegebenen Reihenfolge aus.
h Entfernen Sie insbesondere die Transportsicherung, bevor Sie den
CAM-Rechner anschließen (
Kapitel 4.7, Seite 16).
Einzuhaltende Abstände
Anschlüsse
