Descripción de la máquina

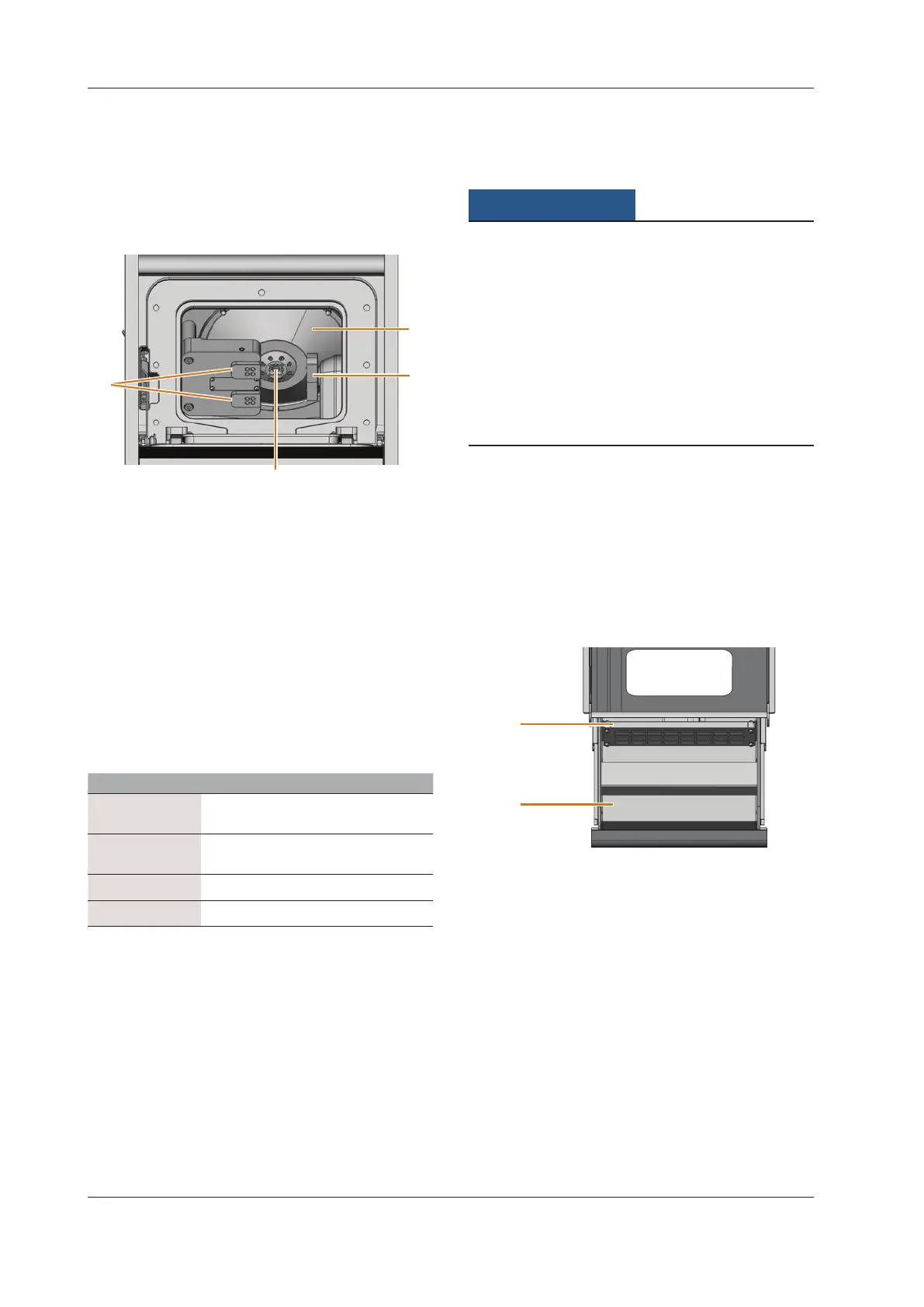

3.3 Cámara de trabajo
En la cámara de trabajo se introducen las piezas en bruto y las
herramientas. Aquí es donde la máquina mecaniza las piezas
en bruto.

3
1
4
2

[1] Almacenes de herramientas con capacidad para hasta 8
herramientas en total
[2] Fuelle
[3] Portapiezas y eje giratorio
[4] Husillo con pinza de sujeción para alojar herramientas
Colores de la iluminación de la cámara de trabajo
n
Silailuminacióndelacámaradetrabajonoessucien-
te, procure que haya una iluminación adicional.
La N4 Im
pression ilumina la cámara de trabajo con diferentes
colores que cambian en función del estado de la máquina. En
latablasiguienteseindicanloscoloresysusignicado:
Color Signicado
Verde Máquina preparada, puerta de la cámara
de trabajo cerrada
Blanco Máquina preparada, puerta de la cámara
de trabajo abierta
Azul La máquina está ejecutando una tarea
Rojo Se ha producido una avería en la máquina
3.4 El depósito de líquido refrigerante
AVISO
Daños en la máquina por el uso de un
lubricante refrigerador no autorizado o por
funcionar sin lubricante refrigerador
El lubricante refrigerador autorizado protege a la máquina de
posibles daños producidos por el mecanizado en húmedo.
h Utilice exclusivamente un lubricante refrigerador auto
-
rizado por el servicio de Atención al Cliente para su má-
quina.
h Para el mecanizado en húmedo, asegúrese de añadir una
cantidaddelubricanterefrigeradorsucienteparaellí
-
quido refrigerador.
El depósito de líquido r
efrigerante es donde introduce el lí-
quido refrigerante. El líquido refrigerante es una emulsión
del lubr
icante r
efrigerador Tec Liquid Pro en agua del grifo
(
 capítulo 4.5, página 16).
El líquido refrigerante es inyectado en la cámara de trabajo y
desde allí retorna al depósito. Este circuito cerrado permite
reducir al mínimo la pérdida de líquido refrigerante durante
el funcionamiento.
Unaesteradeltradogruesolavableinstaladaeneldepósito
protege la bomba de la suciedad.

1
2

[1] Esteradeltradogrueso
[2] Depósito para adición de líquido refrigerante
h Extraiga el depósito de líquido refrigerante solo cuando
la puerta de la cámara de trabajo esté cerrada.
h No extraiga nunca el depósito de líquido refrigerante
mientras la máquina está trabajando.
h Limpie de inmediato el líquido refrigerante que se derra
-
me debajo de la máquina al abrir el depósito de líquido
refrig
erante.
h Introduzca el depósito de líquido refrigerante siempre
hasta el tope dentro de la máquina.
