Mode d’emploi d’origine: N4 Impression
Version du document: H – 05/2019
Installation de la machine

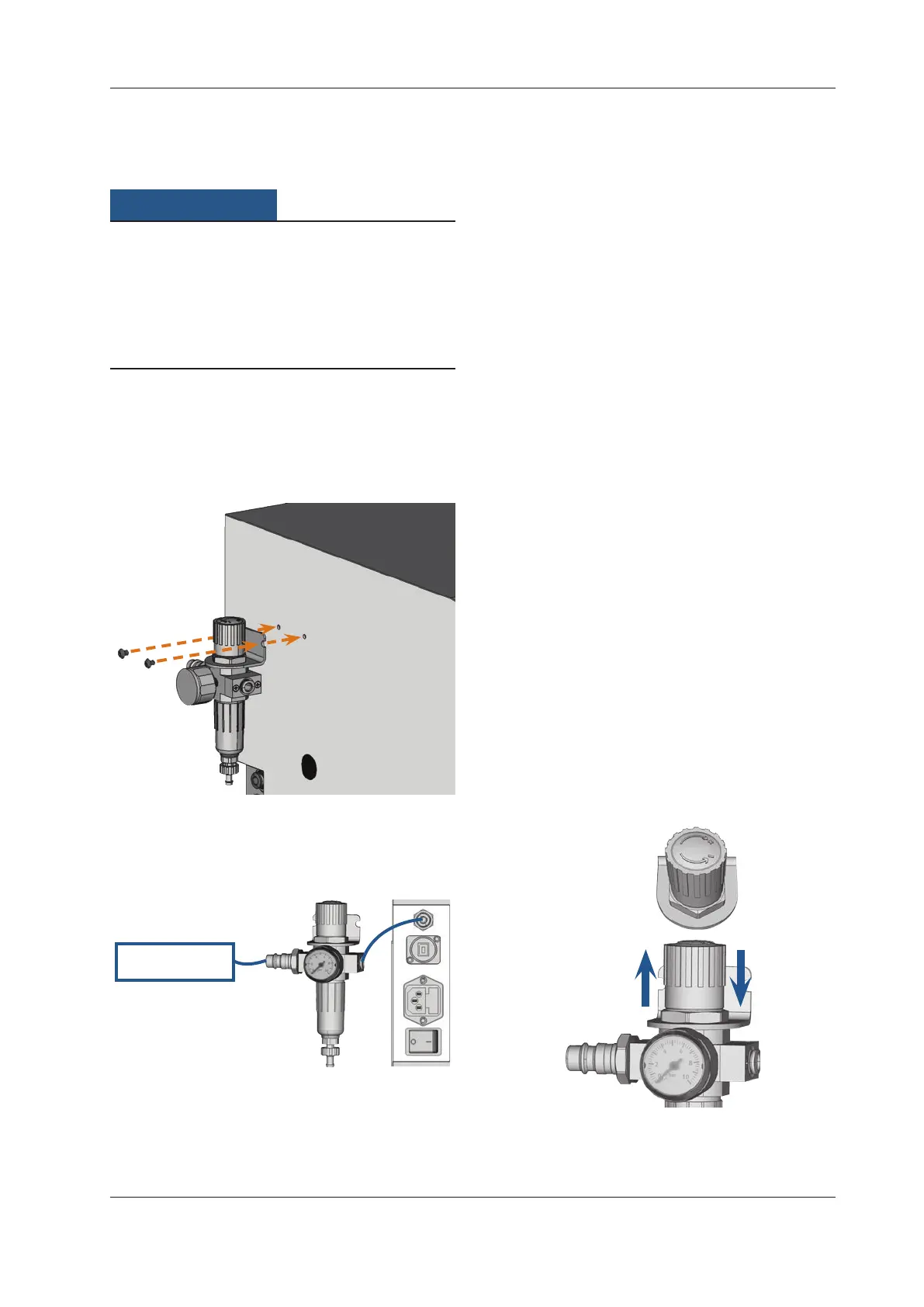

4.4.2 Installer l’unité de maintenance sur la machine
AVIS
Défaillance du séparateur d’eau en cas d’erreur
de montage de l’unité de maintenance
L’unité de maintenance doit toujours être installée verti-
calement, sans quoi le séparateur d‘eau peut ne pas fonc-
tionner correctement.
h Installez l’unité de maintenance verticalement (
 Fig.
5).
Surlecôtégauchedelamachinesetrouventdeuxoricesqui
permettent d’installer l’unité de maintenance.
M Fixez l’unité de maintenance en position verticale, avec
lesvisàtêtebombéelivréesdanslesorices.
 
4.4.3 Raccorder le tuyau d’air comprimé à l’unité de
maintenance

Alimentation externe
en air comprimé

M1. Verrouillez l’alimentation externe en air comprimé.
M2. Raccordez avec le tuyau d’air livré le raccord d’air droit
de l’unité de maintenance [2] à l’entrée d’air de la ma-
chine.
M3.
Raccordez l’alimentation externe en air comprimé au
raccord d’air comprimé standard de l’unité de mainte
-
nance [6].
M4.
Vériez soigneusement l’installation pour déceler
d’éventuelles erreurs ou détériorations. Ne mettez ja
-
mais sous pression d’air des tuyauteries ou raccords
défectueux
!
M5. Ouvrez l’alimentation externe en air comprimé.
M6. Vériezla pression de l’air surle manomètre [3]. Si
celle-ci ne s’établit pas à entre 4 bar et 8 bar, réglez-la
à l’aide de l’unité de maintenance (
 chapitre 4.4.4).
4.4.4 Régler la pression d’air sur l’unité de maintenance
Le réglage de la pression d’air n’est nécessaire que si la pres-
sion
achéesurlemanomètren’estpascompriseentre4bar
(60 psi) et 8 bar (120 bar).
 L’unité de maintenance est reliée à l’alimentation en air
comprimé.
M1. Tirez légèrement le bouton rotatif de l’unité de main
-
tenance.
M2.
Tournez le bouton dans le sens souhaité de manière à
atteindre une pression indiquée entre 4 bar et 8 bar –
se recommande 4,5 bar (65 psi) :

Danslesensdelaèche„+“,lapressionaugmente

Danslesensdelaèche„-“,lapressiondiminue
M3. Appuyez sur le bouton rotatif pour le ramener à sa po
-
sition d’origine.
 Cette opération verrouille le réglage de l’air comprimé
quiainsinepeutpasêtremodiéinopinément.

1.
3.
2.

