32
Originalbetriebsanleitung: N4 Impression
Dokumentversion: H – 05/2019
Maschine warten und reinigen
6.12 Wartungseinheit prüfen
Beschädigungen der Maschine bei unreiner
Druckluft
Druckluft, die nicht die Reinheitsvorgaben nach ISO 8573-1
erfüllt, kann die Maschine beschädigen (
Seite 14).
h Prüfen Sie wie in diesem Kapitel beschrieben täglich den
Wasserabscheider der Wartungseinheit auf Rückstände.
h BetreibenSiedieMaschineniebeiWasser,ÖloderParti
-
keln im Wasserabscheider.
6.12.1 Wasserabscheider auf Kondensat prüfen
Kondensat im Abscheider deutet in der Regel auf unzurei-
chend trockene Druckluft hin.
M1.
Prüfen Sie, ob sich im Wasserabscheider Wasser, Öl
oder Partikel angesammelt haben.
In diesem Fall setzen Sie die Maschine sofort außer Be
-
trieb und gehen folgendermaßen vor:
M2.
Überprüfen Sie Ihre Druckluftversorgung und stellen
Sie sicher, dass die Druckluft die Anforderungen der
Reinheitsvorgaben nach ISO 8573-1 erfüllt (
Sei-
te
14). Bis die Druckluft diese Anforderung erfüllt,
betreiben Sie die Maschine nicht!

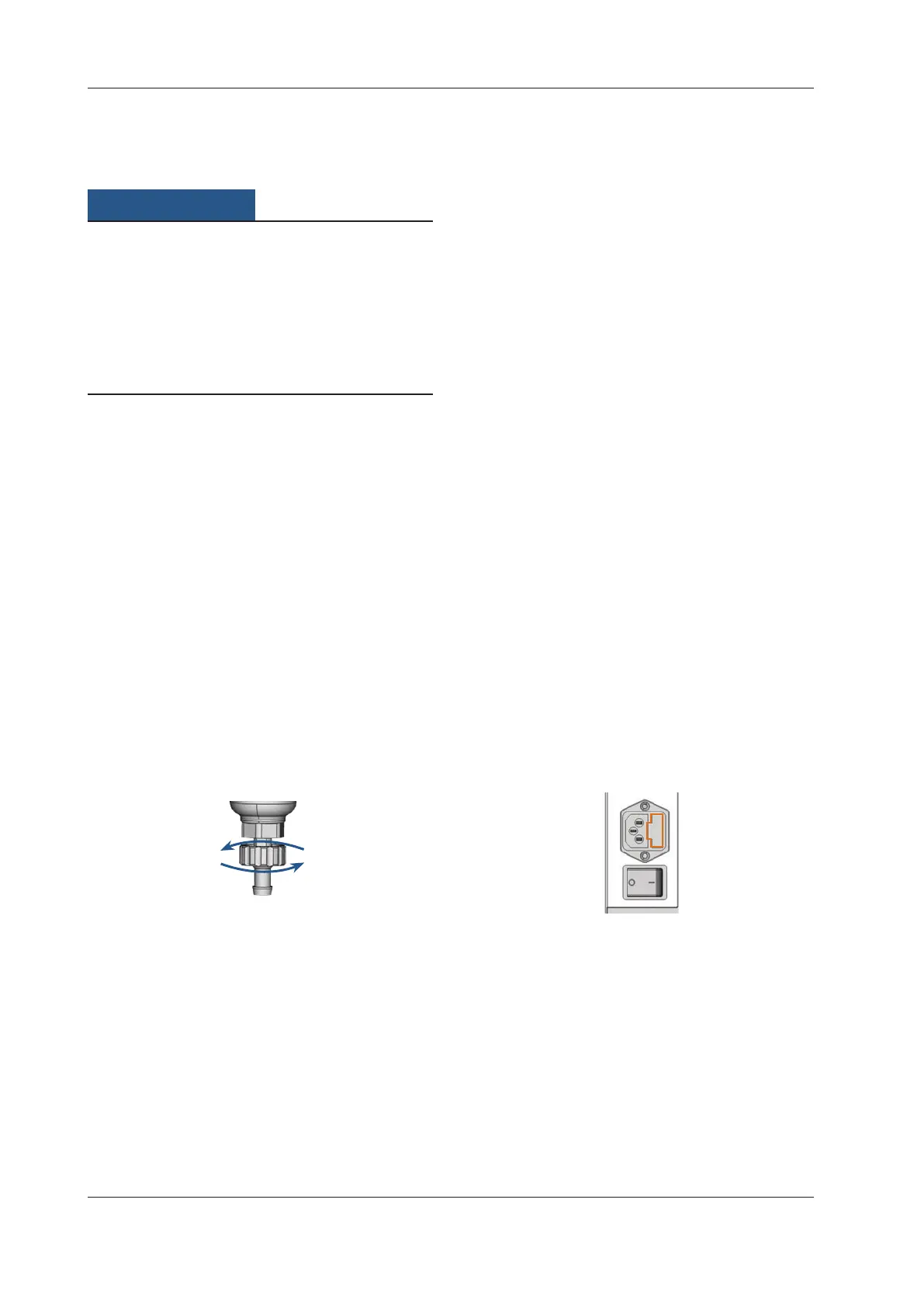

M3. Entleeren Sie den Wasserabscheider, indem Sie die Ab
-
lassschraube gegen den Uhrzeigersinn drehen.
Das Kondensat wird unter Druck nach unten abgebla-
sen.
M4.
Schließen Sie die Ablassschraube wieder, indem Sie sie
im Uhrzeigersinn drehen.
6.12.2 Filterpatrone bei Verschmutzung
tauschen
/ reinig
en
Bei starker Verschmutzung müssen Sie die Filterpatrone im
Wasserabscheider reinigen oder tauschen.
n
Eine stark verschmutzte Patrone kann zu einem Leis-
tungsabfall der Druckluft führen.
Wenn die Druc
kluft die Reinheitsvorgaben nach ISO 8573-1
erfüllt, muss die Filterpatrone in der Regel nicht gewechselt
werden.
h Sollte die Filterpatrone verschmutzt sein, kontrollieren
Sie den Reinheitsgrad Ihrer Druckluft (
Seite 14).
So tauschen oder reinigen Sie die Filterpatrone
M1. Trennen Sie die Maschine von der Druckluftquelle.
M2. Schrauben Sie die Schale des Wasserabscheiders her-
aus.
M3.
Drehen Sie die Filterschraube unterhalb der Filterpat-
rone heraus.
M4.
Ziehen Sie die Filterpatrone heraus und reinigen Sie sie
gegebenenfalls.
b
Eine neue Filterpatrone ist als Ersatzteil bei vhf erhält-
lich.
M5.
Setzen Sie die neue oder gereinigte Filterpatrone ein
und bauen Sie den Wasserabscheider wieder zusam
-
men.
6.13 Hauptsicherung tauschen
Das interne Netzteil der N4 Impression verfügt über eine von
außen zugängliche Hauptsicherung, die Sie bei Bedarf tau-
schen können.
b
Eine neue Hauptsicherung ist als Ersatzteil bei vhf er-
hältlich.
n
Benutzen Sie als Ersatzsicherung nur eine Sicherung
des Typs T6,3A L250V.
Die Hauptsicherung der Maschine ist defekt.
M1. Schalten Sie die Maschine am Hauptschalter aus und
trennen Sie die Maschine vom Stromnetz und von der
Druckluftquelle.
M2. Entfernen Sie das Kabel des Stromanschlusses am
Anschlusspanel.
M3. Entfernen Sie die Abdeckung der Sicherung.
M4. Entfernen Sie die defekte Sicherung und ersetzen Sie
sie durch eine neue Sicherung des Typs T6,3A L250V.
Sollten Sie keine neue Sicherung bereit haben, nehmen
Sie die Ersatzsicherung von der rechten Seite der Siche
-
rungsabdeckung und setzen Sie die Ersatzsicherung in
die linke Seite ein.
M5. Bringen Sie die Abdeckung der Sicherung wieder an.
