Istruzioni d’uso originali: N4 Impression
Versione documento: H – 05/2019
Manutenzione e pulizia della macchina

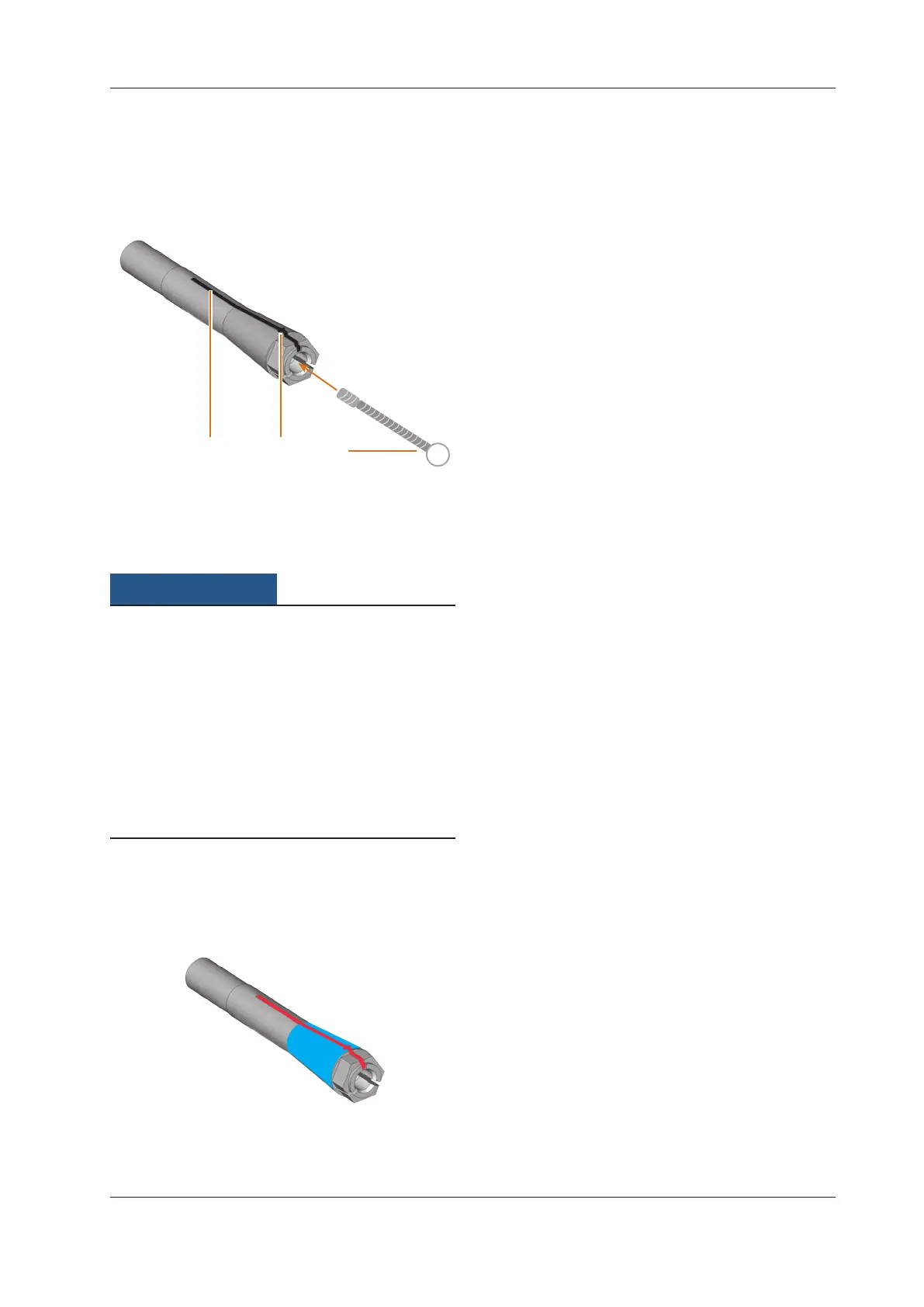

M7. Pulire la pinza di serraggio con la spazzola del kit di
manutenzione. Accertarsi che le 3 ganasce della pinza
di serraggio non cadano.

1
32

[1] Intaglio longitudinale
[2] Ganascia
[3] Spazzola di pulizia
AVVISO
Danni al mandrino in caso di grasso errato o
applicato erroneamente
Qualora il grasso utilizzato per il mandrino sia di tipo non
idoneo,oppurepenetrinegliintaglilongitudinalidellapinza
diserraggio,ilmandrinopotrebbesubiredanni.
h Accertarsi che negli intagli longitudinali della pinza di
serraggio non penetri grasso.
h Utilizzareunaquantitàdigrassoridottissima,all’incirca
quanto una punta di spillo.
h Utilizzare esclusivamente il grasso per pinza di serraggio
in dotazione nel kit di manutenzione.
M8. Applicare una piccola quantità di grasso per pinza di
serraggio sull’indice e spalmarla con il pollice.
M9. Unavoltaspalmato,applicareilgrassoperpinzadiser
-
raggio
suianchidellapinza.
 


M10. Introdurre con una mano la spina di misurazione nella
pinza di serraggio e trattenerla; con il dado zigrinato
chesiterrànell’altramano,avvitare la pinza
di serraggio nel mandrino.
n
Sarà fondamentale avvitare il dado zigrinato no a
battuta,anchélapinzadiserraggiorestisaldamente
inseritanelmandrino.Incasocontrario,duranteilfun-
zionamento
larotazionepotrebberisultareimprecisa,
peggiorando i risultati di lavorazione.
M11. Rimuovere la spina di misurazione dalla pinza di serrag
-
gio e riporla unitamente agli altri componenti del kit di
manutenzione per mandrino.
M12.
Chiudere lo sportello del vano di lavoro.
6.6 Verica di condotti, cavi e collegamenti
M1. Scollegare la macchina dalla rete elettrica e dall’alimen-
tazione di aria compressa.
M2.
Vericarecheicavieicondottiapplicatisullamacchina
non siano danneggiati.
M3. Incasodidanni,bloccareimmediatamentelamacchi
-
na per impedirne il reinserimento. Sostituire immedia-
tamente i cavi e i condotti difettosi con cavi di ricambio
originali. Contatt
are il Servizio Assistenza Clienti di
zona.
M4. Vericarechetuttiicollegamentisull’appositopannel
-
lo della macchina non presentino raccordi allentati.
M5. Reinnestare saldamente i cavi e i condotti allentati nei
relativicollegamenti.Incasodicollegamentidifettosi,
bloccare immediatamente la macchina per impedirne il
reinserimento. Contattare il Servizio Assistenza Clienti
di zona.
