Entretenir et nettoyer la machine
6.14 Paramétrage d’axe
Dégradation des résultats d’usinage en cas de
paramétrage défectueux
La machine est livrée déjà paramétrée. Tant que vos résultats
d’usinage sont satisfaisants, aucun nouveau paramétrage
n’est nécessaire. Un paramétrage est consommateur de temps
et peut dans le pire des cas aboutir à une dégradation des
résultatsd’usinages’iln’estpascorrectementeectué.
h En cas de manque de précision des résultats d’usinage,
cherchezd’abordà modier les conditions d’usinage:
Vériezlaxationdelapiècedetravail,l’étatdesoutils
ou le matériau à usiner.
h Avant de reparamétrer la machine, contactez le service
Client.
h Lors du paramétrage, procédez aux mesures et saisies de
données très soigneusement. En cas de doute, interrom
-
pez le paramétrage de la machine.
b
La documentation du logiciel de fabrication contient
toutes les informations nécessaires au paramétrage
de la machine. C’est pourquoi le présent document ne
donnequeles informationsspéciques àlamachine
N4 Impression.
Usiner pièces de paramétrage/contrôle
Votre machine N4 Impression est livrée avec un kit de para-
métrage. Ce dernier contient les éléments suivants
:
Pièces brutes, qui sont utilisées pour usiner pièces de
contrôle ou de paramétrage
Tigespourlaxationdespiècesbrutessurleporte-
pièce
Un outil pour l’usinage des pièces de contrôle ou de
paramétrage
Micromètre permettant de mesurer la précision atteinte

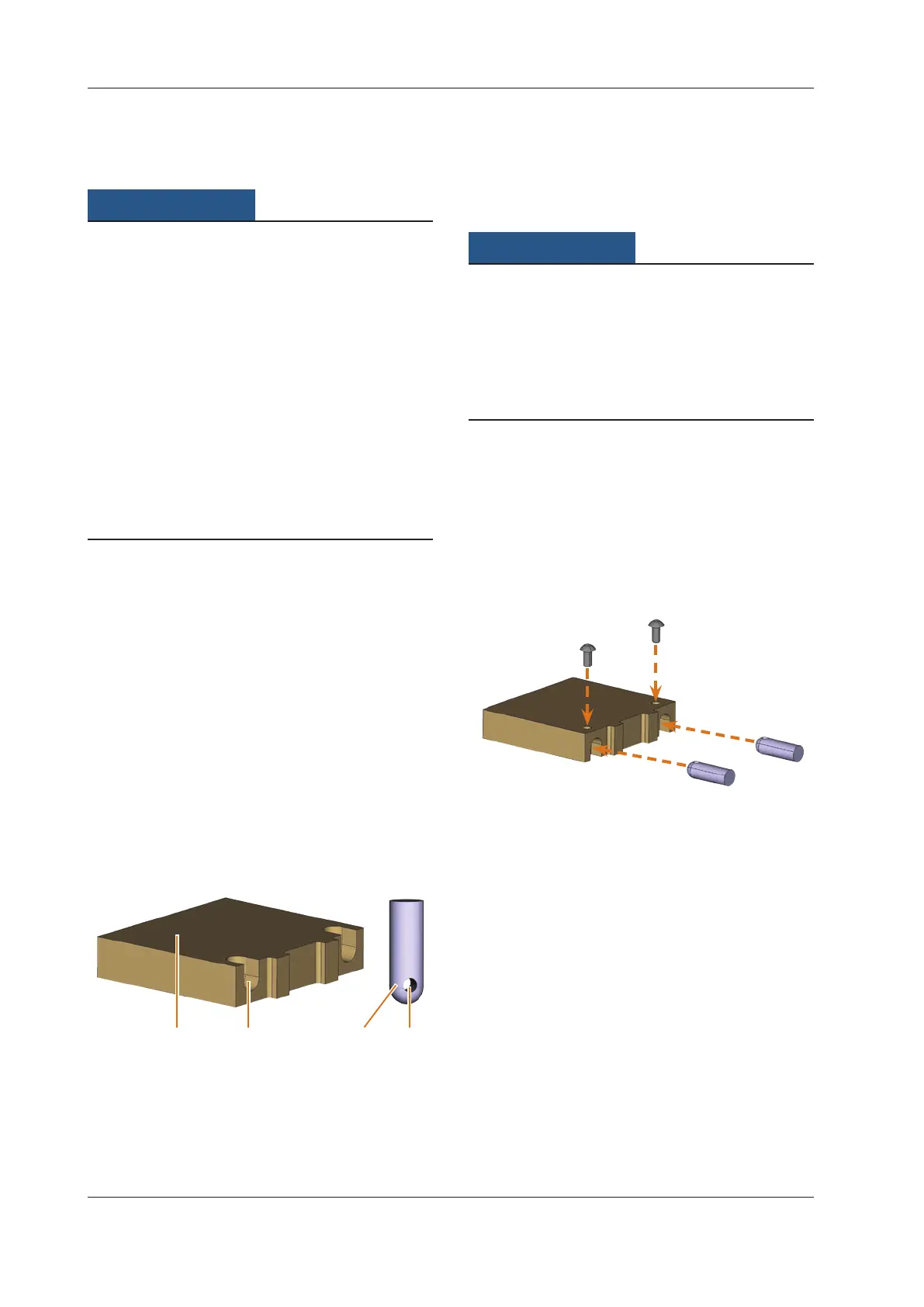

1 2 43
[1] Pièce brute
[2] Logement de tige
[3] Tigepourlaxationdelapiècebruteauporte-pièce
[4] Ouverturepourlesvisdexationdestiges
b
A la livraison, les tiges sont déjà visses dans l’une des
pièces brutes. Utilisez cette pièce brute en premier et
dans ce cas, sautez les deux premières étapes de la pro-
cédure.
Risque de casse d’outil ou de mauvais résultat si
les vis ne sont pas bien serrées
Si la pièce brute n’est pas bien tenue dans le porte-pièce, le
paramétrage risque de donner des résultats de mesure erro-
nés ou de conduire à la casse de l’outil.
h Prenez soin de bien visser les tiges dans la pièce brute.
h Vissez la pièce brute dans le porte-pièce.
La machine se trouve en position zéro. Aucune pièce de
travail n’est serrée dans le porte-pièce.
M1. Insérez les tiges dans les logements [2] prévus à cet ef
-
fet dans la pièce brute. Veillez à ce que les ouvertures
pour les vis [4] soient visibles après insertion.
M2.
Introduisez les vis par les trous dans les tiges et vissez
les tiges sur la pièce brute.
1.
2.
M3. Fixez la pièce brute à l’aide des tiges dans le porte-
pièce dans le local de travail de la machine.
