Istruzioni d’uso originali: N4 Impression
Versione documento: H – 05/2019
Installazione della macchina

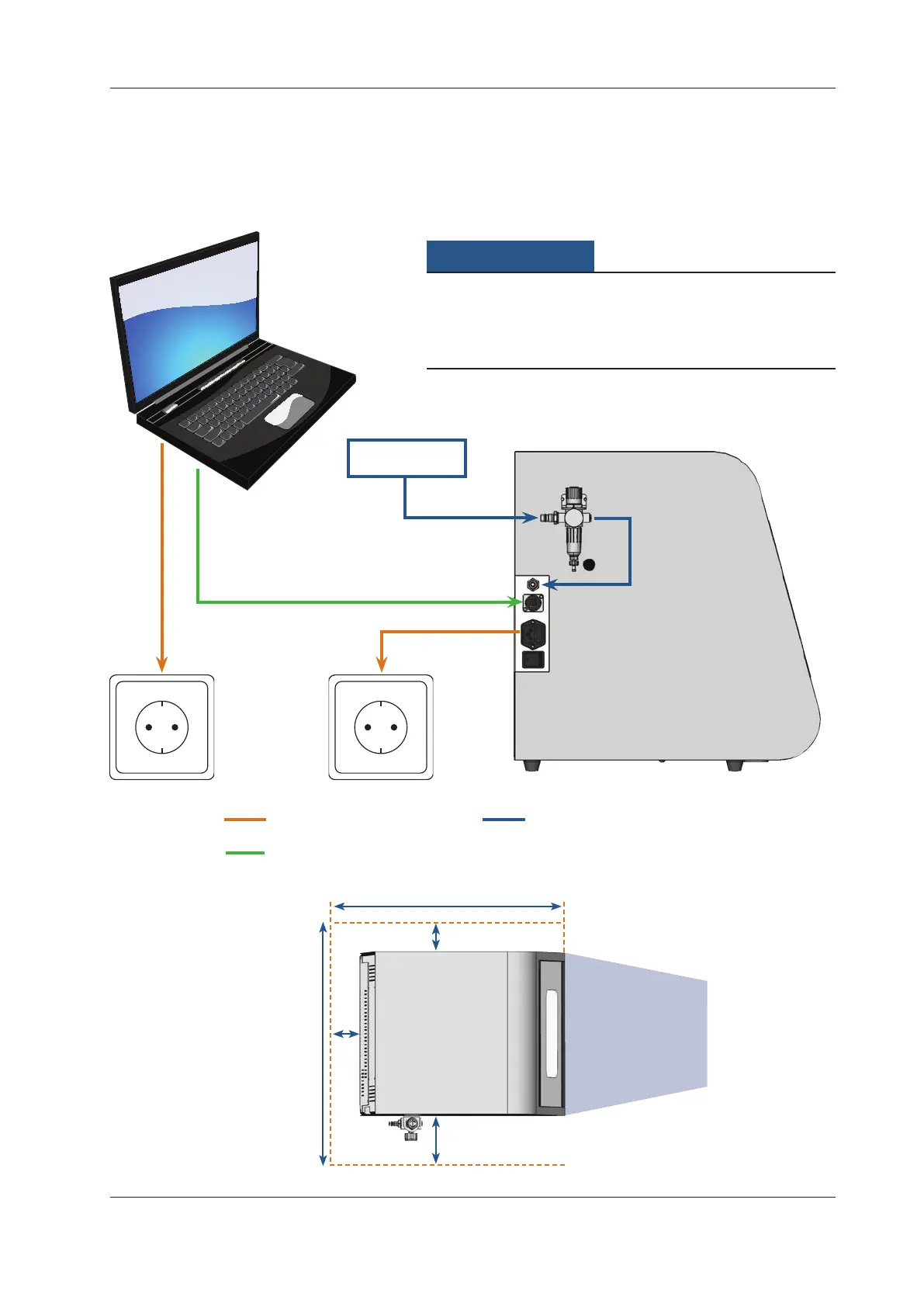

4.3 Schema di installazione della macchina
Alimentazione esterna
di aria compressa
Collegamento alla rete elettrica
Collegamento USB via cavo
Collegamento pneumatico
10
25
10
71
55
Area di lavoro
Tutti i dati sono in centimetri
AVVISO
Danni alla macchina in caso di installazione errata
h Eseguire l’installazione nella sequenza indicata.
h Rimuovereinparticolarelaprotezionedisicurezzadelmandrino,
prima di collegare il computer CAM (
capitolo4.7,pagina17).
Distanze da rispettare
Collegamenti
