34
Instrucciones de uso originales: N4 Impression
Versión de documento: H – 05/2019
Mantenimiento y limpieza de la máquina
6.14 Calibrado de los ejes
Empeoramiento de los resultados de
mecanizado por un calibrado incorrecto
La máquina se entrega de fábrica ya calibrada. Mientras los re-
sultados de mecanizado sean correctos, no necesitará realizar
un nuevo calibr
ado. El calibrado es un proceso que requiere
mucho tiempo y, si no se realiza correctamente, en el peor
de los casos puede afectar negativamente a los resultados de
mecanizado.
h Si los resultados de mecanizado son imprecisos, pruebe
primero a modicar las condiciones de trabajo: com
-
pruebe
lajacióndelapieza,elestadodelaherramienta
o el material de mecanizado.
h Antes de calibrar de nuevo la máquina, póngase en con
-
tacto con el Servicio de Atención al Cliente.
h Realice la medición e introducción de datos de calibrado
con extremo cuidado. En caso de duda, interrumpa el
calibrado.
b
La documentación del software de mecanizado con-
tiene toda la información acerca del calibrado de la
máquina. Por es
ta razón, en el presente documen-
to
solo encontrará información especíca sobre la
N4 Impression.
Fresar cuerpos de calibrado/piezas de ensayo
La N4 Impression se suministra con un kit de calibrado que
contiene los siguientes elementos:
Piezas en bruto que utilice para fresar cuerpos de
calibrado o piezas de ensayo
Pasadoresparajarlaspiezasenbrutoenelportapiezas
Una herramienta para fresar el cuerpo de calibrado o de
ensayo
Un micrómetro para medir la precisión conseguida

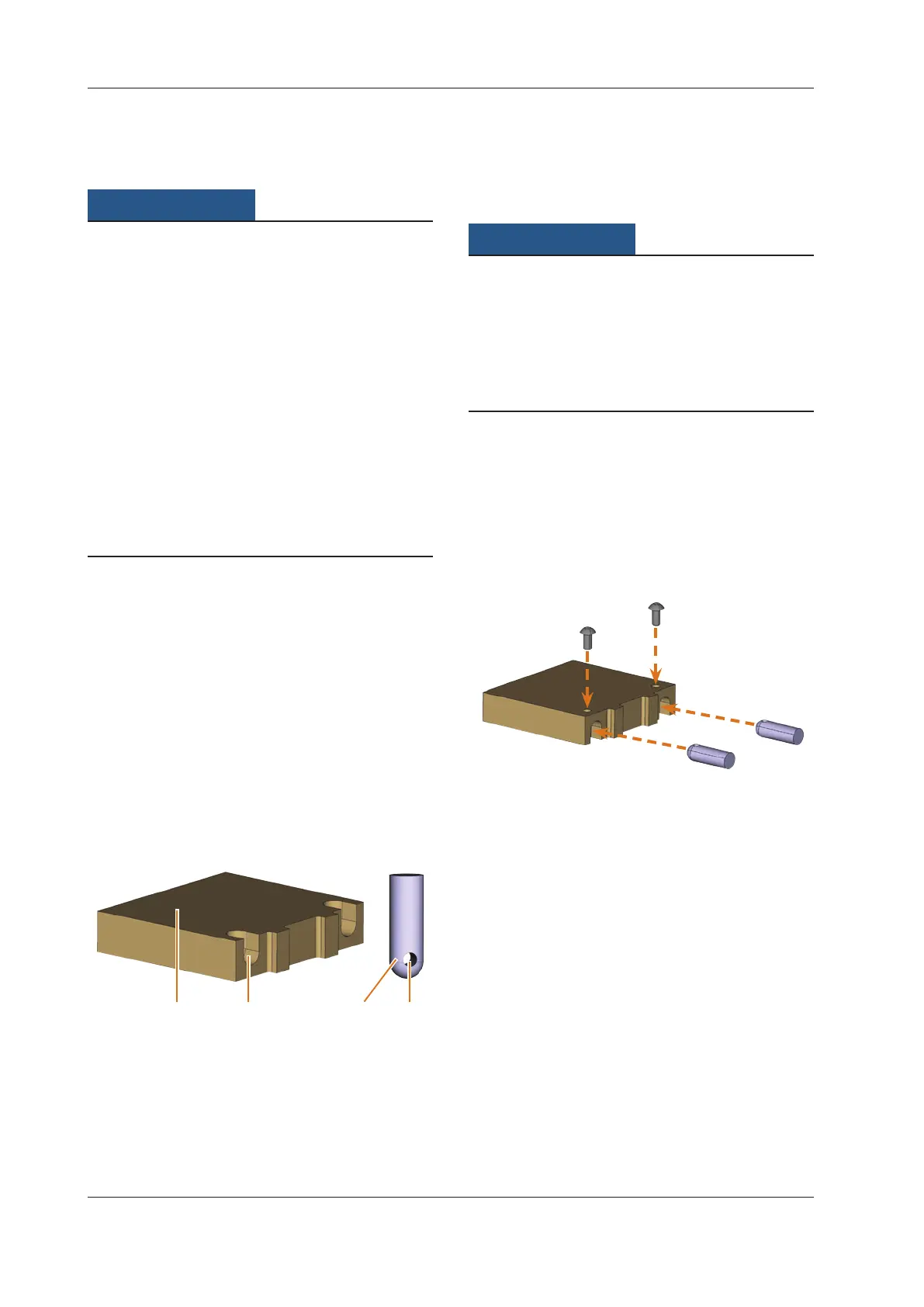

1 2 43
[1] Pieza en bruto
[2] Entalladura para el pasador
[3] Pasadorparajarlapiezaenbrutoalportapiezas
[4] Oricioparaeltornilloquejaelpasador
b
Los pasadores se entregan ya atornillados en una de las
piezas en bruto. Utilice primero esa pieza en bruto y,
en este caso, puede omitir los dos primeros pasos.
Rotura de la herramienta o resultados erróneos
debido a tornillos flojos
Silapiezaestádemasiadoojaenelportapiezas,puededar
lugar a resultados erróneos de medición en el calibrado o pro-
vocar la rotura de la herramienta.
h Atornille bien los pasadores en la pieza en bruto.
h Atornille bien la pieza en bruto en el portapiezas.
La máquina se encuentra en la posición inicial. No hay
ningunapiezajadaenelportapiezas.
M1. Introduzca los pasadores en las entalladuras [2] de la
pieza en bruto previstas para ello. Asegúrese de que
losoriciosparalostornillos[4]quedanvisiblestras
colocar los pasadores.
M2. Introduzcalostornillosenlospasadoresporlosori
-
cios y atorníllelos a la pieza en bruto.
1.
2.
M3. Fije la pieza en bruto con los pasadores en el portapie-
zas situado en la cámara de trabajo de la máquina.
