Mantenimiento y limpieza de la máquina

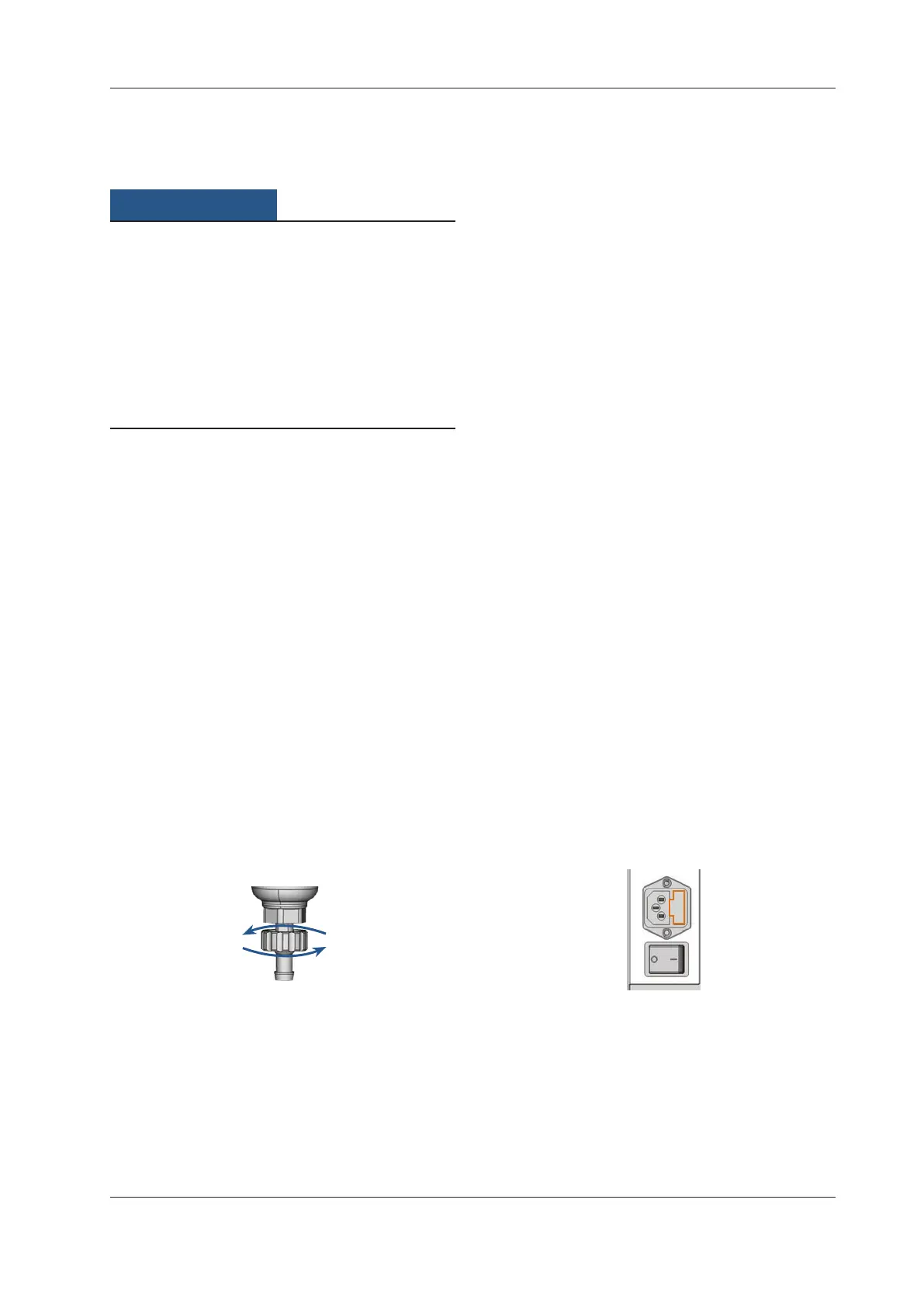

6.12 Comprobación de la unidad de mantenimiento
AVISO
Daños en la máquina debido a impurezas en el
aire comprimido
Sielairecomprimidonocumplelasespecicacionesdepu-
reza de la norma ISO 8573-1, puede provocar daños en la
máquina (
 página 14).
h Compruebe diariamente si hay residuos en el separador
de agua de la unidad de mantenimiento tal como se des
-
cribe en este capítulo.
h No utilice nunca la máquina si el separador de agua con-
tiene agua, aceite o partículas.
6.12.1 Comprobación de la presencia de condensado en
el separador de agua
Por lo general, la presencia de condensado en el separador
esindiciodequeelairecomprimidonoestásucientemente
seco.
M1. Compruebe si en el separador de agua se han acumula
-
do agua, aceite o partículas.
 De ser así, ponga la máquina de inmediato fuera de ser-
vicio y proceda de la forma siguiente:
M2.
Compruebe la alimentación de aire comprimido y ase-
gúrese de que el aire comprimido cumple los requisitos
indicados
enlasespecicacionesdepurezadelanorma
ISO 8573-1 (
 capítulo 4.4, página 14). ¡No utilice
la máquina hasta que el aire comprimido cumpla di-
chos requisitos!
M3.
Vacíe el separador de agua girando el tornillo de purga
en sentido antihorario.
 El condensado saldrá hacia abajo por efecto de la pre
-
sión.
M4.
Vuelva a cerrar el tornillo de purga girándolo en senti-
do horario.
 

6.12.2 Cambio/limpieza del cartucho ltrante en caso de
suciedad
En caso de suciedad intensa debe limpiar o sustituir el cartu-
cho
ltrantedelseparadordeagua.
n
Un cartucho muy sucio puede provocar un descenso
del rendimiento del aire comprimido.
Sielairecomprimidocumplelasespecicacionesdepure-
za de la norma ISO
8573-1, por lo general no será necesario
cambiarelcartucholtrante.
h Sielcartucholtranteestásucio,compruebeelgradode
pureza del aire comprimido (
 página 14).
Procedimiento para cambiar o limpiar el cartucho
ltrante
M1. Desconecte la máquina de la fuente de alimentación de
aire comprimido.
M2. Desenrosque la cubierta del separador de agua.
M3. Desenrosque el tornillo del ltro situado debajo del
cartucholtrante.
M4. Extraigaelcartucholtranteylímpielosiesnecesario.
b
Puedesolicitaruncartucholtrantederepuestoavhf.
M5. Introduzcaelcartucholtrantenuevoolimpioyen-
samble el separador de agua.
6.13 Cambio del fusible principal
La fuente de alimentación interna de la N4 Impression dispo-
ne de un fusible principal accesible desde fuera que puede
cambiar cuando sea necesario.
b
Puede adquirir un fusible principal nuevo como pieza
de repuesto de su Servicio de Atención al Cliente.
n
Utilice como repuesto únicamente fusibles de tipo
T6,3A L250V.
 El fusible principal de la máquina está averiado.
M1. Apague la máquina con el interruptor principal y des
-
conéctela de la red eléctrica y de la fuente de alimenta-
ción de aire comprimido.
M2.
Retire el cable de la toma de corriente del panel de co-
nexiones.
M3.
Retire la cubierta del fusible.
 
M4. Retire el fusible averiado y sustitúyalo por uno nuevo
de tipo T6,3A L250V.
Si no dispone de un fusible nuevo, retire el fusible de
repuesto del lado derecho de la cubierta de protección
y colóquelo en el lado izquierdo.
M5. Coloque de nuevo la cubierta del fusible.
