Mode d’emploi d’origine: N4 Impression
Version du document: H – 05/2019
Installation de la machine

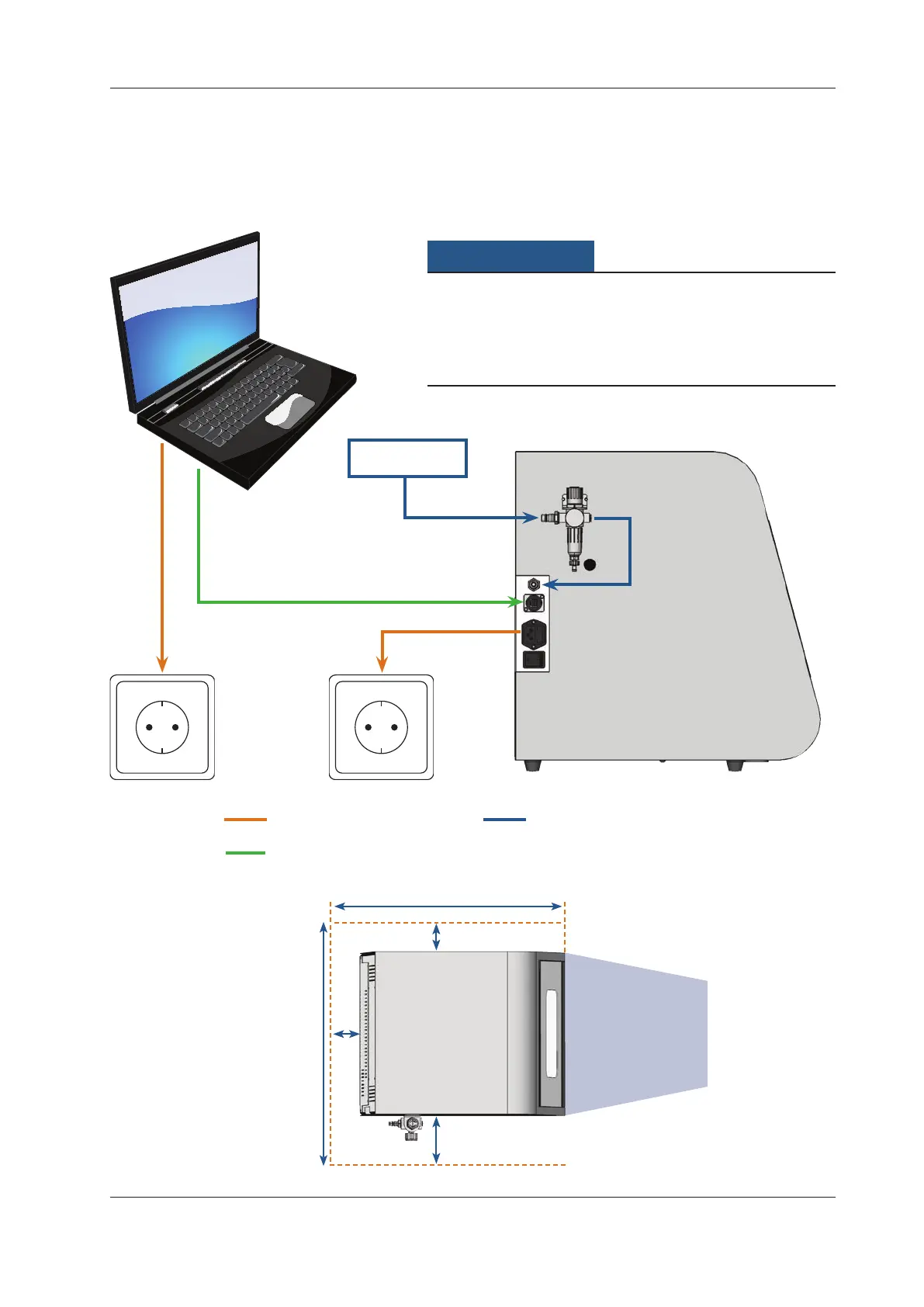

4.3 Schéma de l’installation de la machine
Alimentation externe
en air comprimé
Raccordement secteur
Câble de connexion USB
Raccord pneumatique
10
25
10
71
55
Zone de travail
Toutes les mesures sont données en centimètres
AVIS
Risque de détérioration de la machine en cas de
mauvaise installation
h Eectuezl’installationdansl’ordredesopérationsci-après.
h Déposez en particulier la sécurité de broche avant de raccorder l’or-
dinateur CAM (
 chapitre 4.7, page 17).
Dégagements
Raccordements
