Originalbetriebsanleitung: N4 Impression
Dokumentversion: H – 05/2019
Maschine installieren
4 Maschine installieren

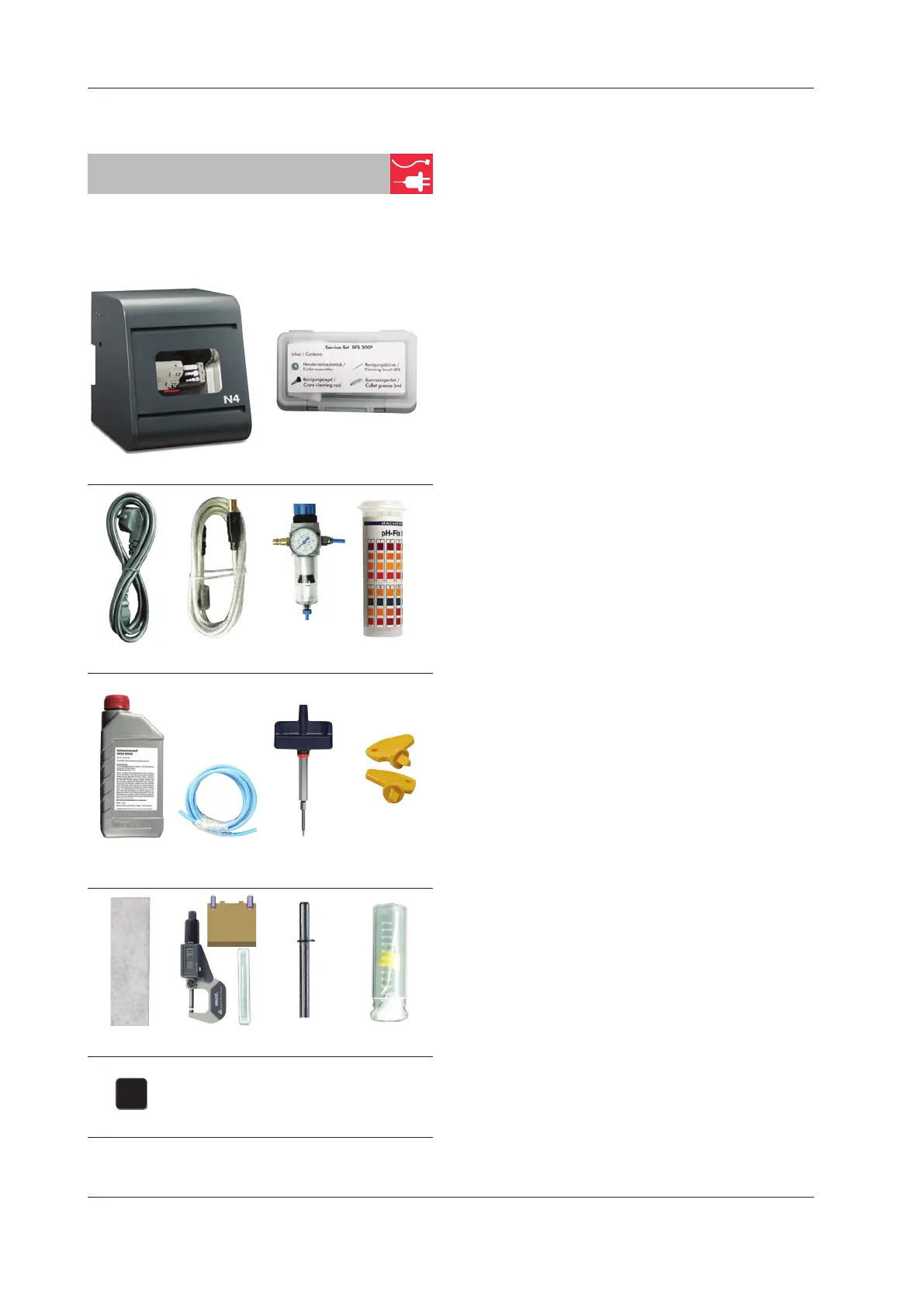

4.1 Lieferumfang prüfen
M Packen Sie die Maschine aus und prüfen Sie den Liefer-
umfang anhand der folgenden Liste.
1 2
3 4 5 6
7 8 9 10
11 12 13 14
15
[1] 1 Maschine N4 Impression
[2] 1 Spindel-Serviceset
[3] 1 Kaltgerätekabel
[4] 1 USB-Kabel
[5] 1 Wartungseinheit Druckluft
[6] 1 Dose mit pH-Indikatorstäbchen
[7] 1FlascheKühlschmiersto
[8] 1 Druckluftschauch
[9] 1 Drehmomentschlüssel (1,8 Nm)
[10] 2 Schlüssel zur Not-Entriegelung der Arbeitsraumtür
[11] 2Grobltermatten(1eingebaut,1Ersatz)
[12] 1 Kalibrier-Set: 1 Mikrometer, 4 Rohlinge, 2 Stifte (bereits
in einem Rohling eingeschraubt), 1 Kalibrierwerkzeug
[13] 1 Messstift
[14] 1 Bohrer 2,8 mm für Werkzeugpositionen
[15] 2 Werkzeugmagazineinsätze als Ersatz
Ohne Abbildung:
Dieses Dokument
1 Beiblatt zum Entfernen der Transportsicherung
3 Schrauben für den Rohlingshalter als Ersatz
1 Messbecher (250 ml)
h Bitte bewahren Sie die Verpackung der Maschine für
eventuelle Service-Einsendungen auf.
4.2 Aufstellungsort wählen
h Wählen Sie den Aufstellungsort nach folgenden Kriteri-
en:
Untergrund fest und eben, muss für Gewicht der Ma
-
schine ausgelegt sein
Umgebungstemperatur (Lagerung / Transport): zwi-
schen
-20°C(-4°F)und60°C(140°F)
Umgebungstemperatur (Betrieb): zwischen 10 °C
(50°F)und 32 °C (90°F)
Relative Luftfeuchtigkeit max. 80 %, nicht kondensie
-
rend
Maschinenstandort sollte möglichst staubfrei sein
Wechselstromanschluss mit 100 – 240 V und 50/60 Hz,
max. 600 W
Eingehende Druckluft: maximal 8 bar
Druckluftanschluss, der die Anforderungen der Maschi
-
ne erfüllt (
Kapitel 4.4, Seite 14)
Ausreichend Platz an den Seiten der Maschine (
Kapi-
tel
4.3, Seite 13)
