36
Mode d’emploi d’origine: N4 Impression
Version du document: H – 05/2019
Entretenir et nettoyer la machine
6.15 Changer les inserts de magasin d’outils
Lorsque les inserts des magasins d’outils sont usés, rempla-
cez-les par des inserts neufs. Percez ensuite avec la machine
lest positions d’outils dans les nouveaux inser
ts.
Des inserts de magasin d’outils ainsi que les outils de
perçage nécessaire sont livrés avec votre machine.
Vous pouvez obtenir d’autres inserts et outils de per-
çage auprès de vhf.
Vous pouvez également obtenir des magasins d’outils
auprès de vhf.
h Changez toujours les inserts pour magasins d’ou
-
tils en même temps, même lorsqu’un seul des inserts est
usé. La machine perce toujours les positions d’
outil dans
les inserts !
b
La documentation du logiciel de fabrication contient
les instructions, étape par étape, nécessaire au perçage
des inserts. Les paragraphes qui suivent indique com-
ment changer les inserts des magasins d’outils dans la
mac
hine.
M1.
Avoir à disposition: 2 inserts de magasin d’outils de
réserve.
M2. Ouvrez la porte du local de travail.
M3. Sortez un magasin d’outils et démontez tous les outils.

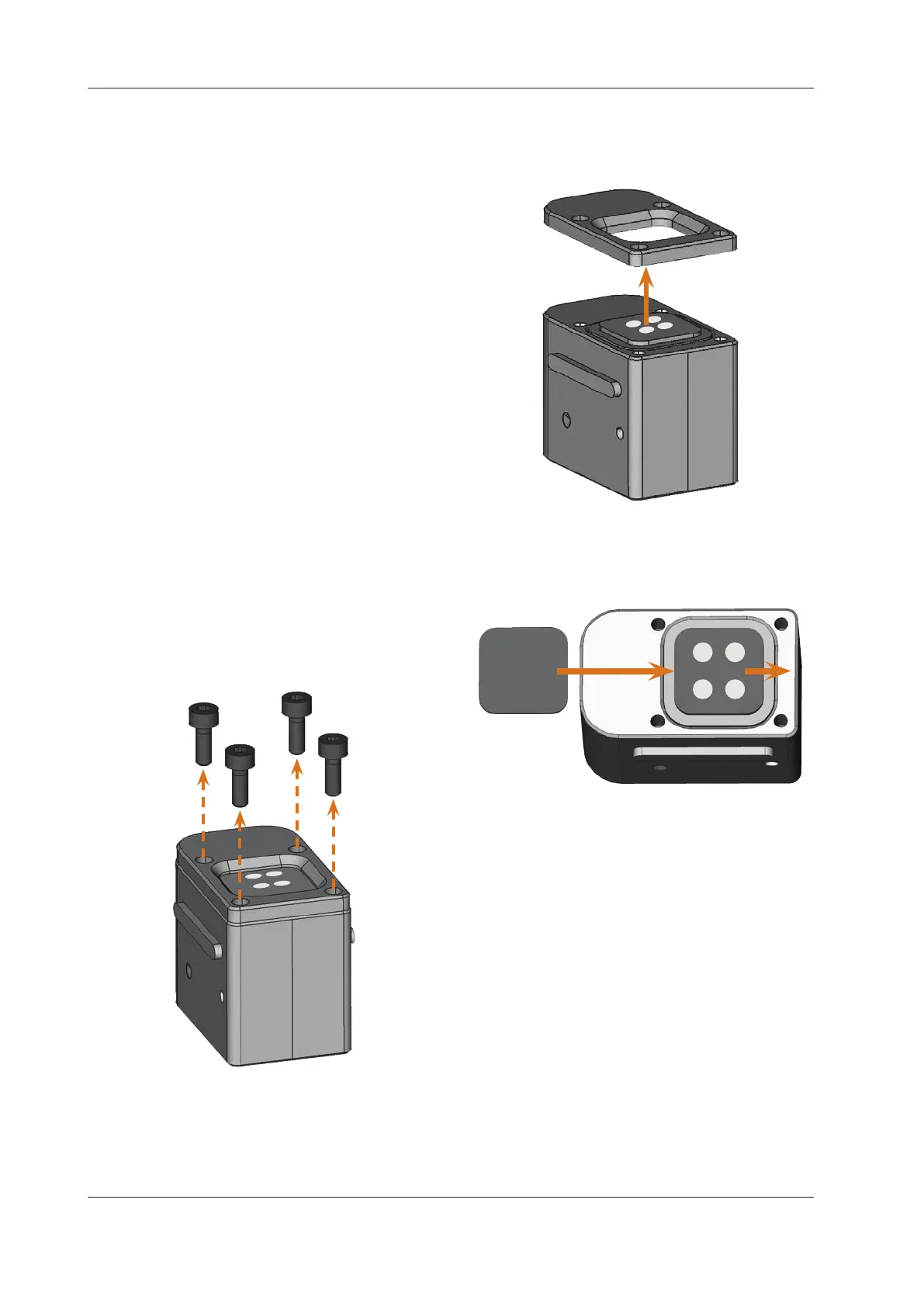

M4. Desserrez les 4 vis sur le dessus du bloc et soulevez le
couvercle.
M5. Sortez l’insert de magasin d’outils usé et remplacez-le
par un insert neuf.
M6. Replacez le couvercle sur le magasin d’outils et vissez-le
avec les vis M4 desserrées à l’étape M4 (
Fig. 47).
M7. Remettez le magasin d’outils dans la machine.
M8. Répétez les étapes M3 à M7 pour l’autre magasin d’ou
-
tils.
M9.
Fermez la porte du local de travail.
S10. Percez les positions d’outils dans le nouvel insert.
