19
Originalbetriebsanleitung: N4 Impression
Dokumentversion: H – 05/2019
Maschine betreiben
5.3 Werkzeuge einsetzen / wechseln
Beschädigung der Spindel oder der
Werkzeugpositionen bei ungeeignetem
Werkzeug
Wenn Sie ungeeignete Werkzeuge verwenden, können diese
die Spannzange der Spindel und / oder die Werkzeugpositio-
nen beschädigen.
h Verwenden Sie nur Werkzeuge mit einer ausreichend
großen Fase am Werkzeugschaft.
h Ziehen Sie einen Sicherungsring nach DIN 471-A3 als
Anschlagring auf.
h Verwenden Sie nur Werkzeuge, deren Schaftdurchmes
-
ser maximal so groß ist wie der Schneidendurchmesser
(max. 3
mm).
h Setzen Sie in die Werkzeugmagazine nur Werkzeuge mit
einem maximalen Schneidendurchmesser von 2,6 mm
ein.
Þ
vhfempehltOriginalwerkzeuge,dadieseWerkzeuge
speziell auf die vorgesehenen Aufträge ausgelegt sind.
In die Werkzeugmagazine im Arbeitsraum der Maschine
setzen Sie bis zu 8 Werkzeuge ein. Der Werkzeugwechsel
während der Bearbeitung erfolgt in der Regel automatisch,
sodass die Maschine Aufträge ohne Ihr Eingreifen ausführt.
Die8WerkzeugpositionenbendensichbeiderN4Impression
auf zwei herausziehbaren Werkzeugmagazinen.
Sie können die Werkzeugmagazine auf zwei Arten bestücken:
Über die Spindel – dabei setzen Sie ein Werkzeug in
die Spannzange der Spindel ein, die dieses dann im
Werkzeugmagazin ablegt. Diese Funktion wird in der
Dokumentation zur Fertigungssoftware beschrieben.
Indem Sie die Werkzeuge von Hand in die Werkzeugma-
gazine einsetzen. Dies wird im Folgenden beschrieben.
So setzen Sie die Wer
kzeuge von Hand ein:
Die Maschine ist in der Grundstellung.
Es sind keine Objekte im Rohlingshalter eingespannt.
Es ist kein Werkzeug in der Spannzange eingespannt.

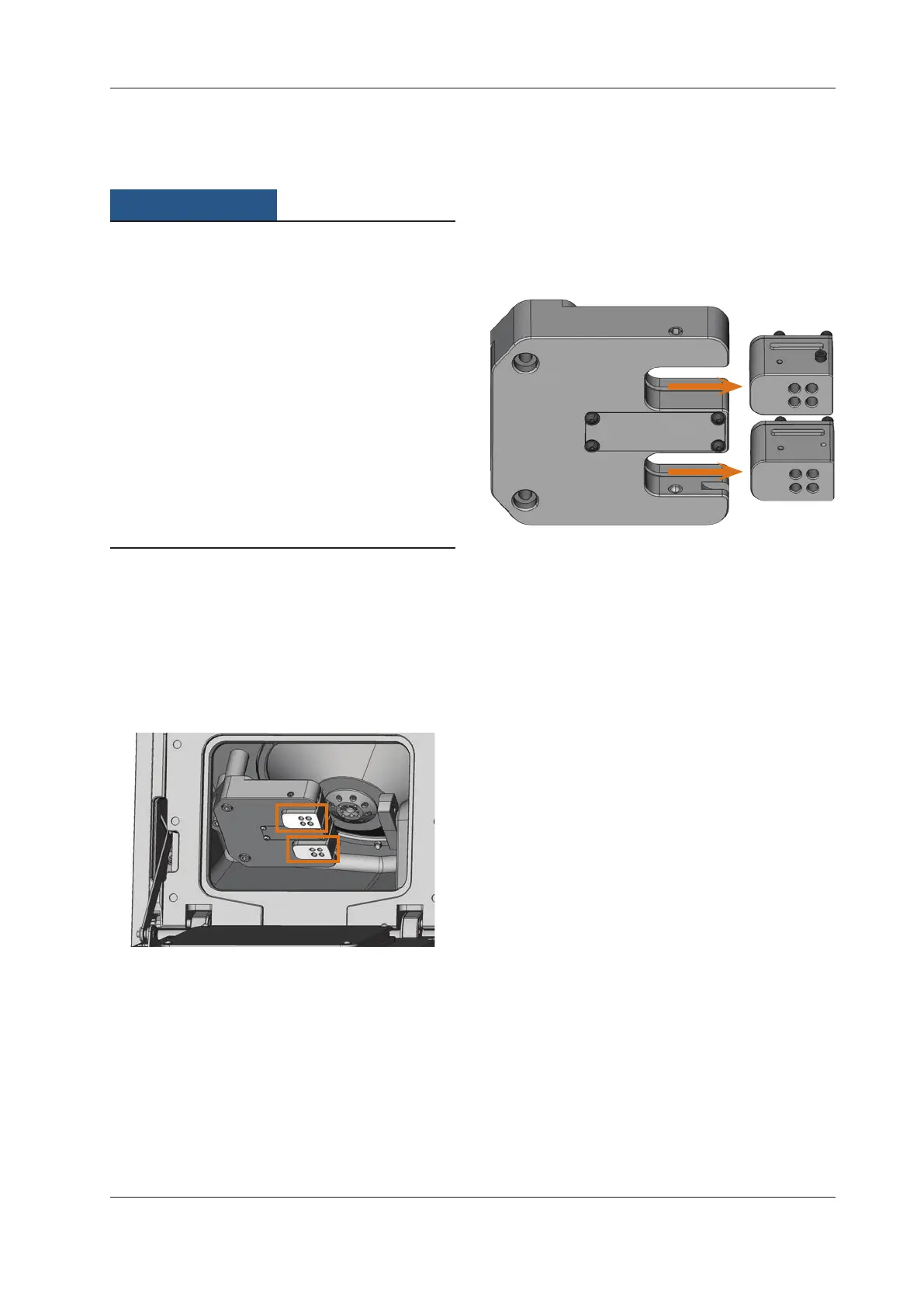

M1. ÖnenSiedieArbeitsraumtürderMaschineundziehen
Sie die Werkzeugmagazine nach rechts aus dem Halter.
S2. Rufen Sie die Ansicht für die Auftragsausführung auf
und wählen Sie aus der Auftragsliste den auszuführen-
den Auftrag aus.
DentalCNC zeigt die dem Auftrag zugeordneten Werk-
zeuge im unteren Teil des Anwendungsfensters an.
M3.
Sie die Werkzeuge in die Werkzeugpositionen auf der
Oberseite der Blöcke ein:
Die Positionen der Werkzeuge in den Blöcken müssen
mit den Werkzeugpositionen in DentalCNC überein-
stimmen. Nutzen Sie dazu die Informationen in der
Ansicht für die Wer
kzeugverwaltung (
Abb. 16).
Setzen Sie die Werkzeuge gerade in die Werkzeugpo-
sitionen ein und drücken Sie sie soweit hinein, bis der
Ring
aufdemGummiauiegt(
Abb. 17).
n
Wenn die Positionen der Werkzeuge in den Blöcken
nicht mit den Werkzeugpositionen in DentalCNC über-
einstimmen, verwendet die Maschine während der
Auftr
agsausführung die falschen Werkzeuge und das
Bearbeitungsergebnis wird unbrauchbar.
