Originalbetriebsanleitung: N4 Impression
Dokumentversion: H – 05/2019
Maschine betreiben
M3. FührenSiedieSchäfteandenBlöckenindieÖnungen
am Rohlingshalter ein und schieben Sie die Blöcke bis
zum Anschlag in den Rohlingshalter.
M4. Schrauben Sie die Blöcke mit den in Schritt M2 gelösten
Schrauben fest. Benutzen Sie dabei den mitgelieferten
Drehmomentschlüssel (1,8 Nm) und ziehen Sie die
Schrauben soweit fest, bis der Drehmomentschlüssel
auslöst.

2.
1.
3.


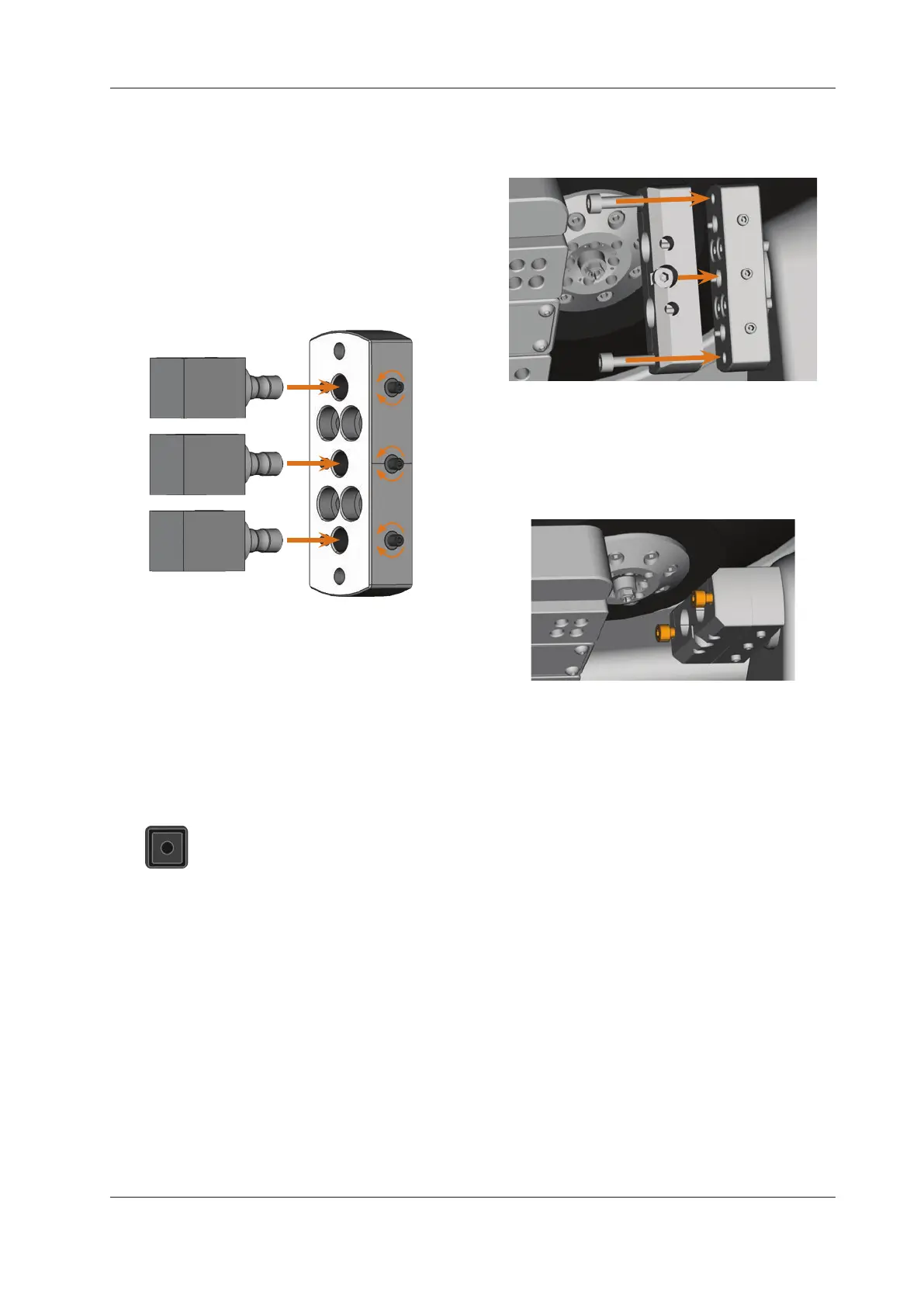

5.5 Abutmenthalter verwenden
Mit den optionalen Abutmenthaltern bearbeitet Ihre Maschi-
ne Abutments mit vorgefertigten Anschlussgeometrien.
b
Vorgefertigte Abutments erfordern in der Regel her-
stellerspezische
Abutmenthalter.DieAbutmenthalter
beziehen Sie über Ihren Kundendienst.
5.5.1 PreFace®-Abutmenthalter installieren
S1. Fahren Sie die Spindel in die Grundstellung
zurück, indem Sie auf das abgebildete Symbol
klicken.
M2. ÖnenSiedieArbeitsraumtürderMaschineundent
-
nehmen Sie alle Gegenstände aus dem Rohlingshalter.
M3. Schalten Sie die Maschine aus.
 Der Rohlingshalter ist nun von Hand drehbar.
M4. Drehen Sie den Rohlingshalter senkrecht (
 Abb. 19).
M5. Bringen Sie den Abutmenthalter auf den Rohlingshal-
ter auf und schrauben Sie die langen Schrauben des
Abutment
halters v
on Hand am Rohlingshalter ein.
 
M6. Drehen Sie den Rohlingshalter im Uhrzeigersinn bis
zum Anschlag.
M7. Ziehen Sie die beiden Schrauben mit der mitgelieferten
Ratsche fest.
 
M8. Schließen Sie die Arbeitsraumtür der Maschine.
M9. Schalten Sie die Maschine ein.
5.5.2 PreFace®-Abutmenthalter ausbauen
M1. Entfernen Sie alle vorgefertigten Abutments aus dem
Abutmenthalter.
M2. Lösen Sie die Schrauben des Abutmenthalters (
 Abb.
20) und entnehmen Sie ihn komplett.
5.6 PreFace®-Abutments einspannen und
entnehmen
M1. Lösen Sie die Schraube am PreFace®-Abutmenthalter
mit einem Innensechskant-Schraubendreher. Sie müs-
sen dabei die Schraube nicht vollständig aus dem Pre-
Face®-Abutmenthalter schrauben.
M2.
Drücken Sie die Schraube des PreFace®-Abutmenthal-
ters vorsichtig in den Halter hinein.
