Maschine warten und reinigen
6.15 Werkzeugmagazineinsätze tauschen
Wenn die Werkzeugmagazineinsätze verschlissen sind, tau-
schen Sie diese gegen neue aus. Anschließend bohren Sie mit
der Maschine die Wer
kzeugpositionen in die neuen Einsätze.
Ihrer Maschine liegen Werkzeugmagazineinsätze als
Ersatz sowie das Bohrwerkzeug bei.
Weitere Einsätze und Bohrwerkzeuge sind bei vhf
erhältlich.
Auch Werkzeugmagazine sind bei vhf erhältlich.
h Tauschen Sie immer die Werkzeugwechlsereinsätze für
beide Blöcke zusammen aus, auch wenn nur einer der
Einsätze verschlissen ist. Die Maschine bohrt immer die
Werkzeugpositionen in beide Einsätze!
b
Die Dokumentation zur Fertigungssoftware enthält
eine Schritt-für-Schritt-Anleitung für das Bohren der
Einsätze. Im Folgenden erfahren Sie, wie Sie die Werk-
zeugmagazineinsätze in der Maschine austauschen.
M1.
Halten Sie 2 Werkzeugmagazineinsätze als Ersatz be-
reit.
M2.
ÖnenSiedieArbeitsraumtür.
M3. Entnehmen Sie ein Werkzeugmagazin aus dem Werk
-
zeugmagazinhalter und entfernen Sie alle Werkzeuge.
M4.

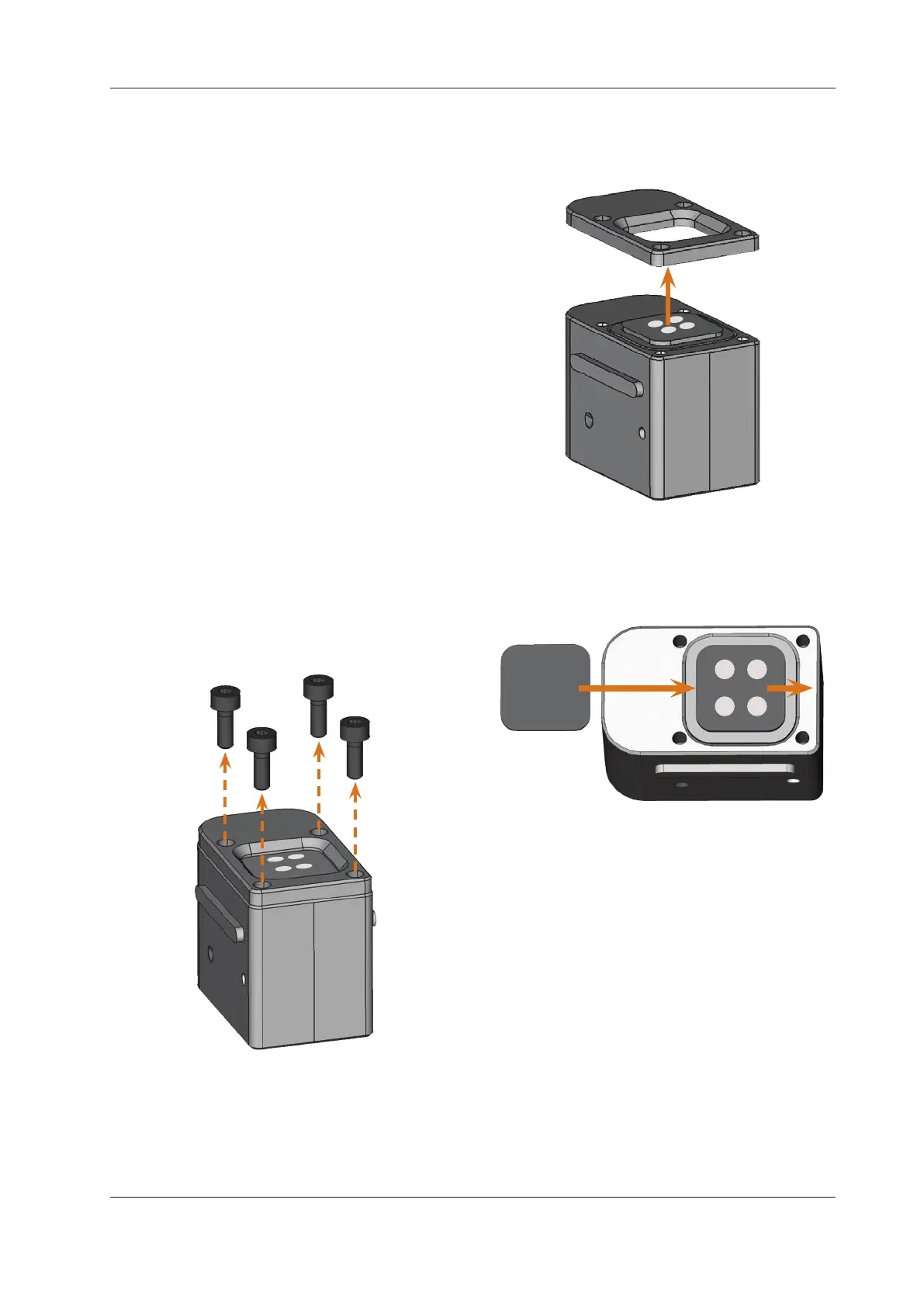

Lösen Sie die 4 Schrauben auf der Oberseite des Werk-
zeugmagazins und heben Sie die Abdeckung ab.
M5. Entfernen Sie den vorhandenen, verschlissenen Werk-
zeugmagazineinsatz und ersetzen ihn durch einen
neuen.
