VHF N4 Impression - Démonter le Porte-Pilier Preface; Serrer et Enlever des Piliers Preface

22
Mode d’emploi d’origine: N4 Impression
Version du document: H – 05/2019
Utilisation de la machine
 
M6. Tourner le porte-pièce jusqu’en butée dans le sens des
aiguilles d’une montre.
M7. Serrer les deux vis avec la clé à cliquet fournie.
 
M8. Fermer la porte du local de travail de la machine.
M9. Mettre la machine en marche.

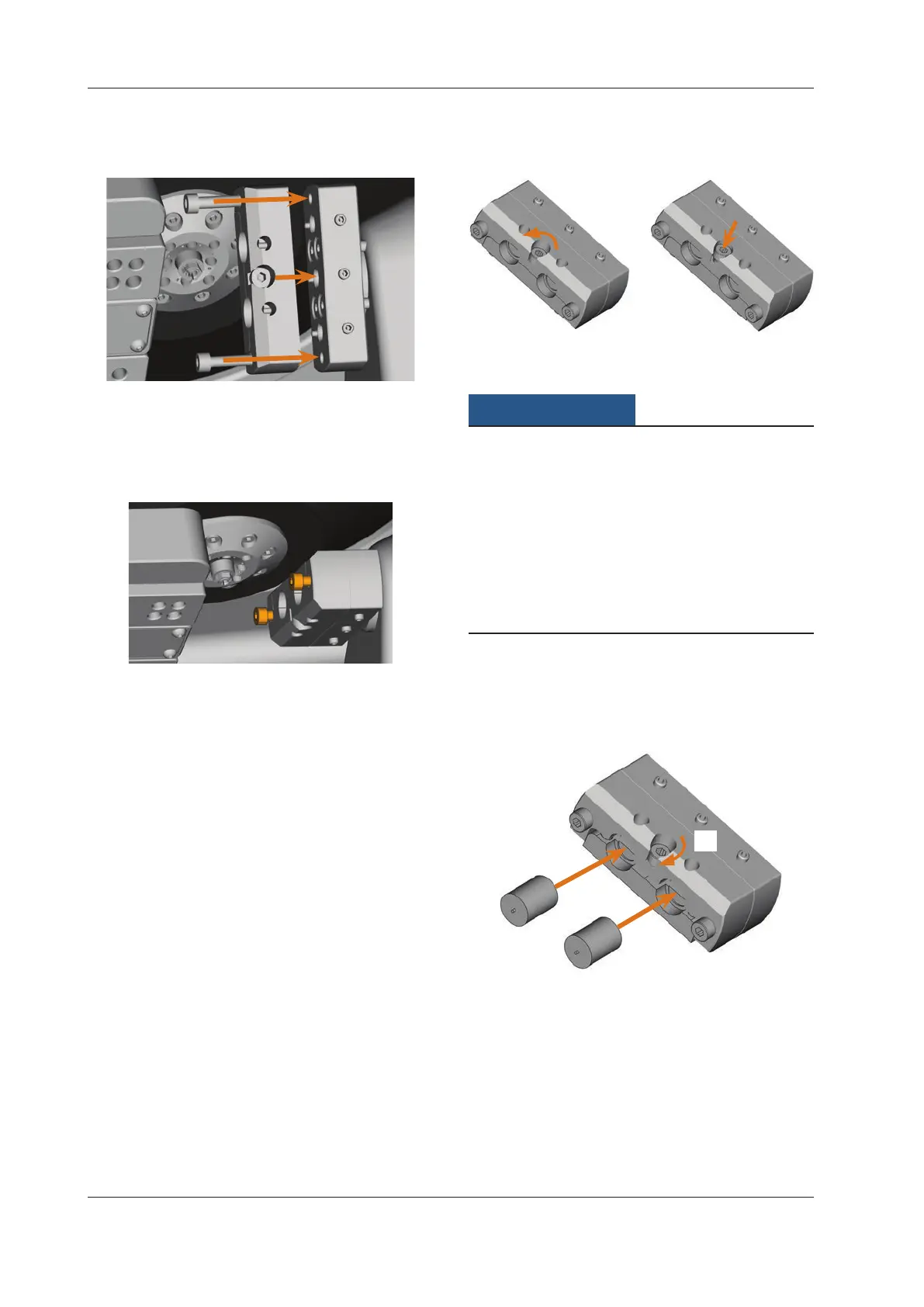

5.5.2 Démonter le porte-pilier PreFace®
M1. Enlever les piliers préformées du porte-pilier.
M2. Desserrer les vis du porte-pilier (
 Fig. 20) et l’enlever
complètement.
5.6 Serrer et enlever des piliers PreFace®
M1. Desserrer la vis du porte-pilier PreFace® à l’aide d’une
clé BTR. La vis ne doive pas être totalement enlevée du
porte-pilier PreFace®.
M2. Enfoncer précautionneusement la vis du porte-pilier
PreFace® dans le support.

1.
2.

M3. EnleverlespiliersPreFace®xéesprécédemment.
AVIS
Mauvais résultats d’usinage dus à un défaut de
palpage des piliers préformés
Si de l’humidité ou des salissures se trouvent sur les pièces
àusiner,lamachineeectueraunemauvaisemesuredela
pièce. Le résultat d’usinage sera donc inutilisable.
h Avantd’utiliserdespilierspréforméssurlesouet,les
essuyer pour vous assurer qu’aucune humidité ne goutte
sur les pièces à usiner.
h Nettoyer les pièces à usiner avant usinage à l’aide d’un
chionsecnepeluchantpas.
M4. Pousser les piliers PreFace® dans le porte-pilier Pre
-
Face® jusqu’en butée.
M5.
Resserrer fermement la vis du porte-pilier PreFace®.
 LespiliersPreFace®sontxées.

1.
2.

