Maschine installieren
4.4 Druckluft anschließen
WARNUNG
Verletzungsgefahr durch austretende Druckluft
und peitschende Druckluftschläuche
Oene Druckluftanschlüsse sowie lose Druckluftschläuche
können schwere Verletzungen verursachen.
h Sorgen Sie dafür, dass während der Installation der
Druckluftschläuche und der Wartungseinheit keine
Druckluft durch die Schläuche und Anschlüsse geleitet
wird.
h Kontrollieren Sie nach der Installation der Druckluft
-
schläuche, ob diese fest in allen vorgesehenen Anschlüs-
sen sitzen und nicht beschädigt sind, bevor Sie Druck-
luft durch die Schläuche und Anschlüsse leiten.
h Leiten Sie keine Druckluft durch beschädigte Leitungen
oder Anschlüsse.
HINWEIS
Lagerausfall und elektrische Schäden an der
Spindel bei unreiner Druckluft
Die eingehende Druckluft muss trocken und ölfrei nach
ISO 8573-1 sein, da die Wartungseinheit nur als Indikator
für verunreinigte Luft dient.
Luftreinheit nach Vorgabe ISO 8573-1
Feststopartikel Klasse 3 Filtergrad besser als
5µmfürFeststoe
Wasser Klasse 4 Maximaler Druck-
taupunkt: +3 °C
Gesamtölgehalt Klasse 3 MaximalerÖlge-
halt: 1
mg/m
3
h Sorgen Sie dafür, dass die Druckluft den genannten Vor-
gaben entspricht.
h Schließen Sie Maschine nur mit der mitgelieferten War-
tungseinheit an die Druckluftversorgung an.
Die Spindel benö
tigt die Druc
kluft für folgende Zwecke:

FürdasÖnenundSchließenderSpannzangebeim
Werkzeugwechsel.

Für die Sperrluft, die verhindert, dass Fremdkörper in
die Spindel eindringen.
Luftverbrauch der Maschine:

ca. 35 l/min bei 4 bar (1,2 cfm bei 60 psi)

ca. 50 l/min bei 8 bar (1,8 cfm bei 120 psi)

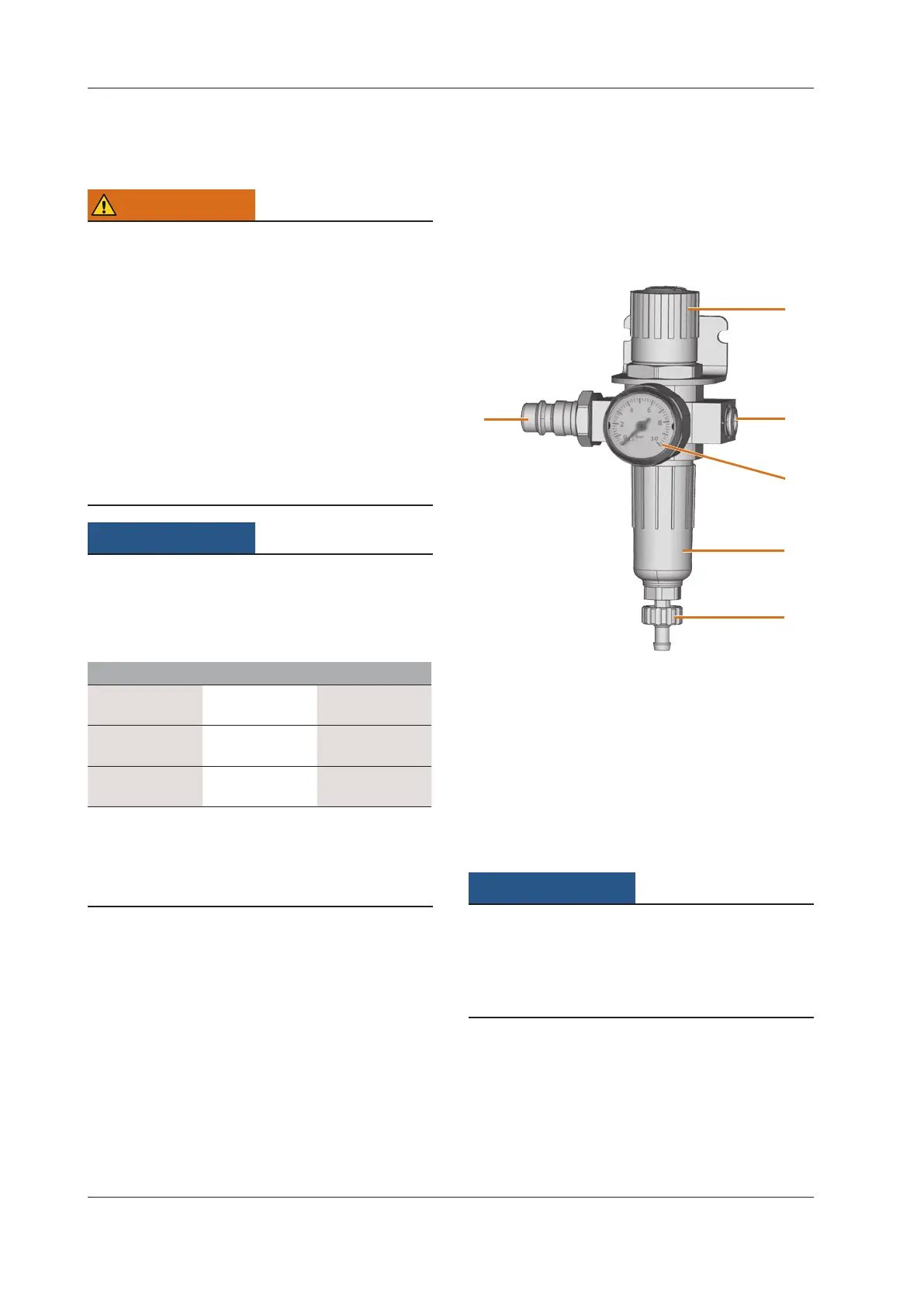

4.4.1 Überblick Wartungseinheit
Mit der Wartungseinheit schließen Sie die Maschine an Ihre
Druckluftversorgung an und regulieren den Eingangsdruck
für die Maschine.

1
2
3
4
5
6

[1] Drehknopf zur Druckregulierung
[2] Druckluftanschluss zur Maschine (Ø 6 mm)
[3] Manometer zur Kontrolle des ausgehenden Drucks
[4] Wasserabscheider
[5] Ablassschraube
[6] Druckluftanschluss für externe Druckluftversorgung
4.4.2 Wartungseinheit an Maschine anbringen
HINWEIS
Ausfall des Wasserabscheiders bei falscher
Ausrichtung der Wartungseinheit
Die Wartungseinheit muss immer aufrecht installiert wer-
den, da ansonsten der Wasserabscheider nicht funktioniert.
h Installieren Sie die Wartungseinheit aufrecht (
 Abb. 5).
AnderlinkenSeitederMaschinebendensichzweiBohrun-
gen, mit denen Sie die Wartungseinheit an der Maschine an-
bringen können.
M
Befestigen Sie die Wartungseinheit in aufrechter
Position mit den in den Bohrungen mitgelieferten
Linsenkopfschrauben.
