Maschine installieren

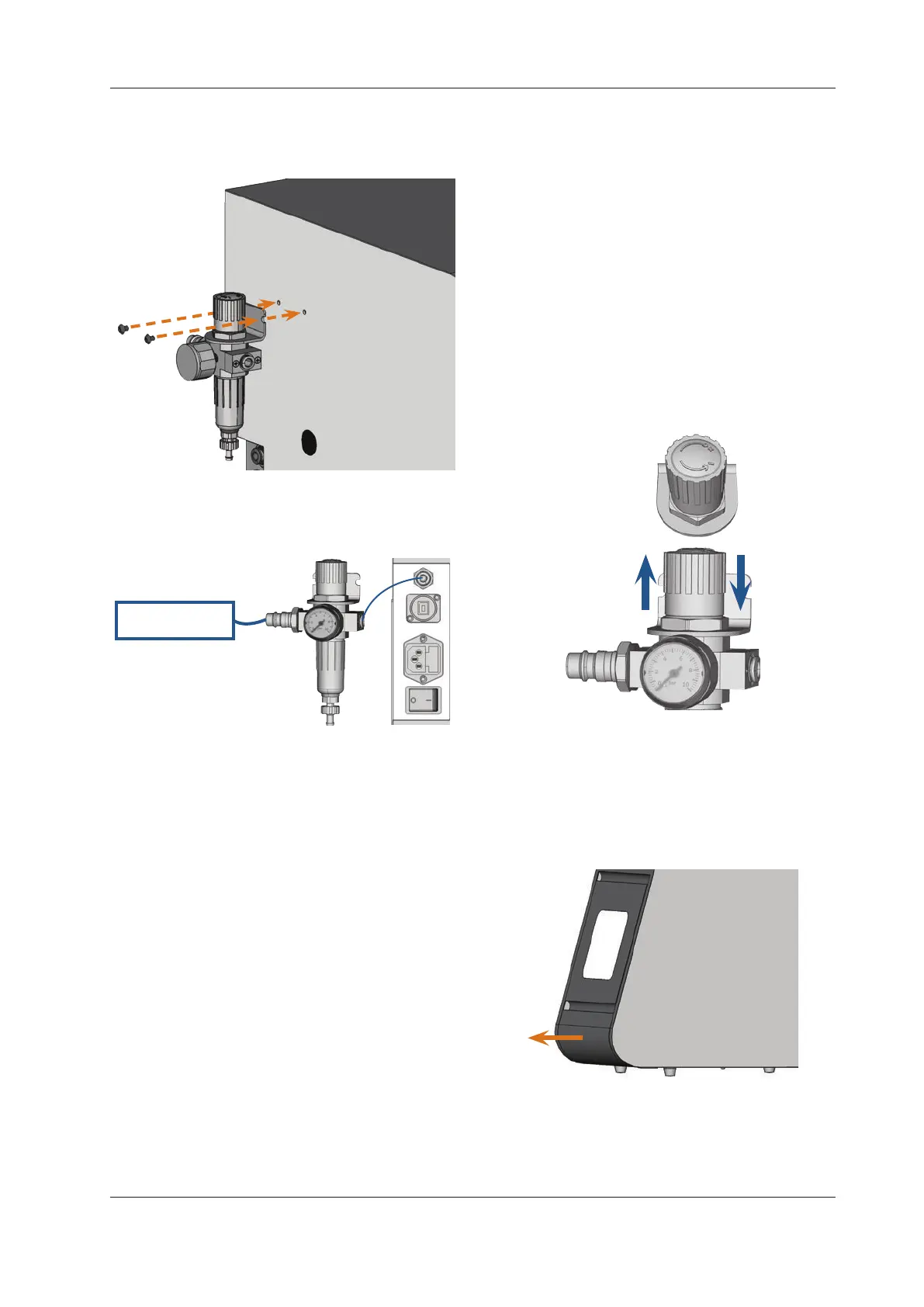

4.4.3 Druckluftschläuche an Wartungseinheit anbringen
Externe Druckluftver-
sorgung
M1. Sperren Sie die externe Druckluftversorgung zu.
M2. Verbinden Sie mit dem mitgelieferten Druckluft-
schlauch den rechten Druckluftanschluss der War-
tungseinheit [2] mit dem Pneumatikeingang der Ma-
schine.
M3.
Schließen Sie die externe Druckluftversorgung an den
Standard-Druckluftanschluss der Wartungseinheit [6]
an.
M4. Prüfen Sie die Installation sorgfältig auf Fehler und
Beschädigungen. Leiten Sie keine Druckluft durch be
-
schädigte oder lockere Leitungen und Anschlüsse!
M5.
ÖnenSiedieexterneDruckluftversorgung.
M6. Prüfen Sie den Luftdruck auf dem Manometer [3].
Wenn dieser nicht zwischen 4,5 und 8 bar liegt, stellen
Sie ihn über die Wartungseinheit ein (
Kapitel 4.4.4).
4.4.4 Luftdruck über Wartungseinheit einstellen
Das Einstellen des Luftdrucks ist nur nötig, falls der angezeig-
te Druck auf dem Manometer nicht zwischen 4,5 und 8
bar
liegt.
Die Wartungseinheit ist mit Ihrer Druckluftversorgung
verbunden.
M1. Ziehen Sie den Drehknopf oben auf der Wartungsein
-
heit ein kleines Stück heraus.
M2.
Drehen Sie den Drehknopf in die gewünschte Rich-
tung, bis der angezeigte Druck zwischen 4 und 8 bar
liegt – em
pfohlen sind 4,5 bar (65 psi):
In Pfeilrichtung „+“ erhöhen Sie den Druck
In Pfeilrichtung „–“ verringern Sie ihn
M3. Drücken Sie den Drehknopf wieder herunter.
Die Drucklufteinstellung ist arretiert und kann nicht
unbeabsichtigt verändert werden.
1.
3.
2.
4.5 Kühlüssigkeit einfüllen
M1. Schließen Sie gegebenenfalls die Arbeitsraumtür.
M2. Ziehen Sie den Kühlüssigkeitsbehälter nach vorne
heraus.
M3. Füllen Sie 4 Liter Leitungswasserin den Kühlüssig-
keitsbehälter.
