Instalación de la máquina

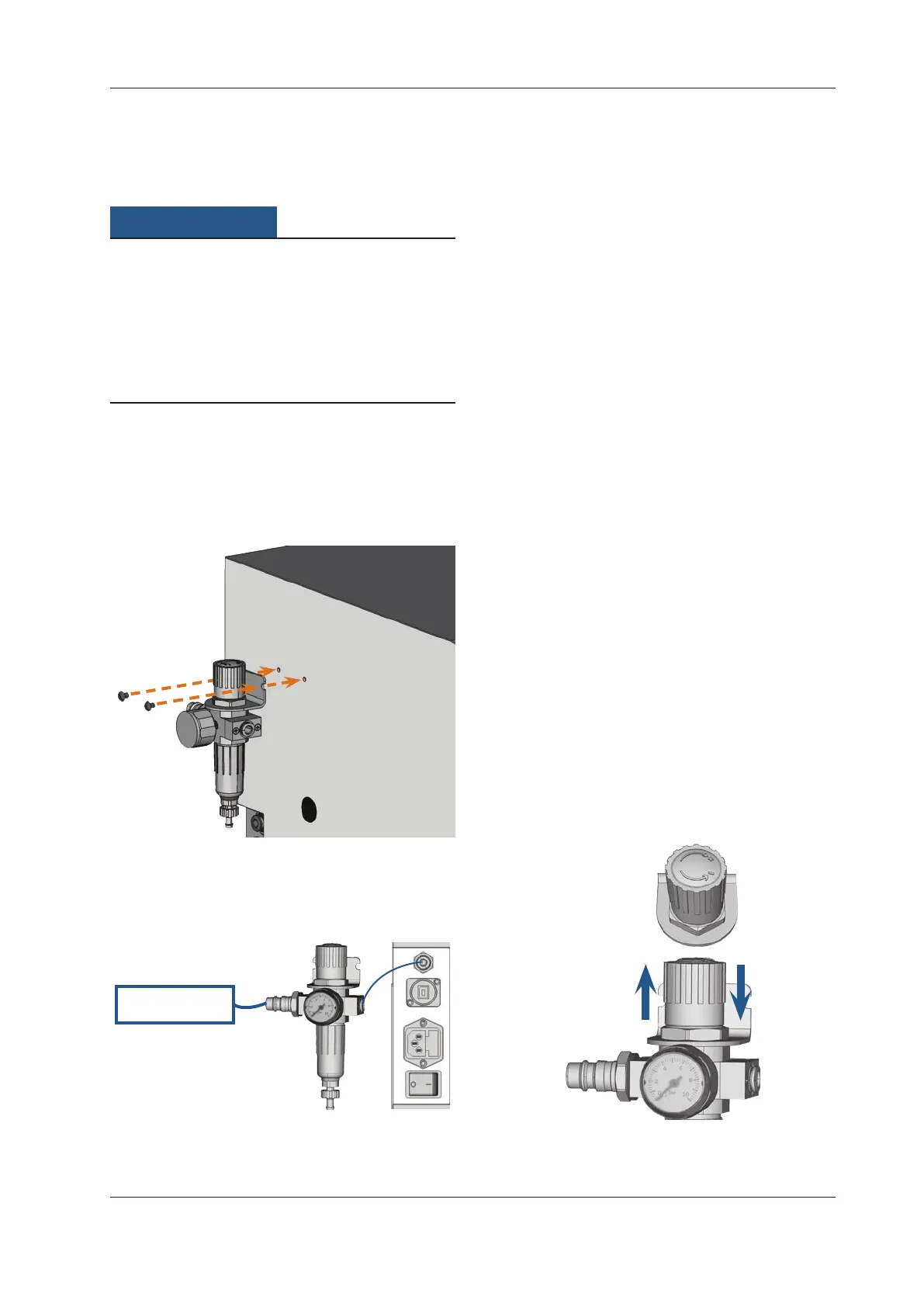

4.4.2 Colocación de la unidad de mantenimiento en la
máquina
AVISO
Avería del separador de agua en caso
de orientación errónea de la unidad de
mantenimiento
La unidad de mantenimiento debe instalarse siempre en
posición vertical, ya que de lo contrario no podrá separar
agua del aire.
h Instale la unidad de mantenimiento en posición vertical
(
 Fig. 5).
En el lateral izquierdo de la máquina se encuentran dos tala-
dros con los que puede adosar la unidad de mantenimiento
a la máq
uina.
M
Fije la unidad de mantenimiento en posición vertical,
utilizando los tornillos de cabeza alomada suministra
-
dos en los taladros.
 
4.4.3 Colocación de los tubos exibles de aire
comprimido en la unidad de mantenimiento

Alimentación externa
de aire comprimido

M1. Cierre la alimentación externa de aire comprimido.
M2. Utilizandoeltuboexibledeairecomprimido sumi-
nistrado, empalme la conexión de aire comprimido de-
recha de la unidad de mantenimiento [2] a la entrada
neumática de la máq
uina.
M3.
Empalme la alimentación externa de aire comprimido a
la conexión de aire comprimido estándar de la unidad
de mantenimiento [6].
M4. Compruebe meticulosamente si la instalación presenta
defectos o daños. No permita que el aire comprimido
circuleporconexionesyconductosdañadosoaoja
-
dos.
M5. Abra la alimentación externa de aire comprimido.
M6. Compruebe la presión de aire que indica el manómetro
[3]. Si no se encuentra entre 4 bar y 8 bar, ajústela a tra
-
vés de la unidad de mantenimiento (
 capítulo 4.4.4).
4.4.4 Ajuste de la presión de aire a través de la unidad
de mantenimiento
Únicamente será necesario ajustar la presión de aire si la pre-
sión que indica el manómetro no se encuentra entre 4 bar (60
psi) y 8 bar (120 psi).
 La unidad de mantenimiento está conectada a la ali
-
mentación de aire comprimido.
M1.
Extraiga ligeramente el mando giratorio que se encuen-
tra en la parte superior de la unidad de mantenimiento.
M2.
Gire el mando giratorio en la dirección deseada hasta
que la presión indicada esté entre 4 bar y 8 bar – se
recomienda 4,5 bar (65 psi):

en sentido «+» para aumentar la presión

en sentido «–» para reducir la presión
M3. Vuelva a presionar el mando giratorio hacia abajo.
 El ajuste del aire comprimido queda enclavado y no se
podrámodicaraccidentalmente.

1.
3.
2.

