2-23
7 Oil filter
8 Crankshaft

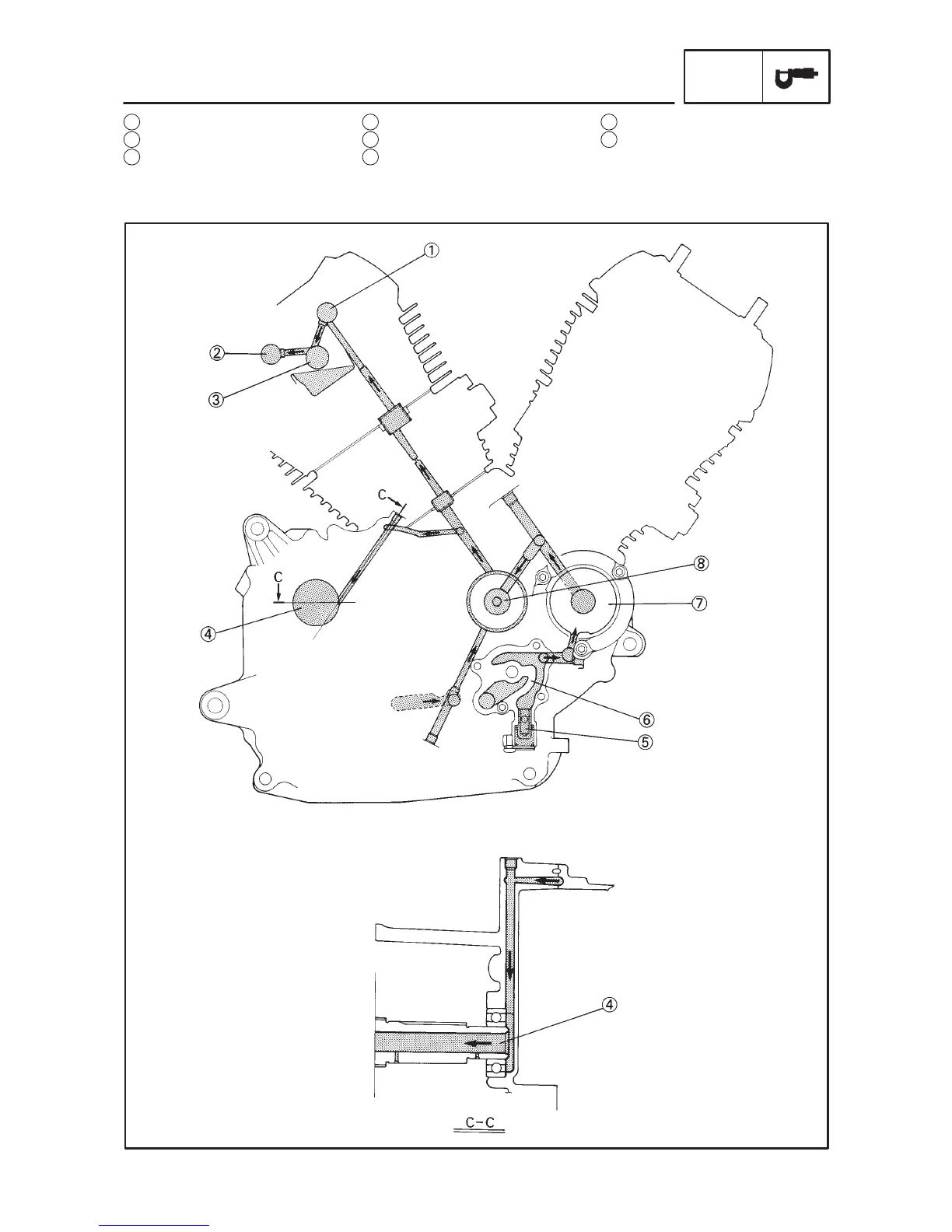

LUBRICATION DIAGRAMS
SPEC
1 Rocker arm shaft (intake)
2 Rocker arm shaft (exhaust)
3 Camshaft
4 Drive axle
5 Relief valve
6 Oil pump
