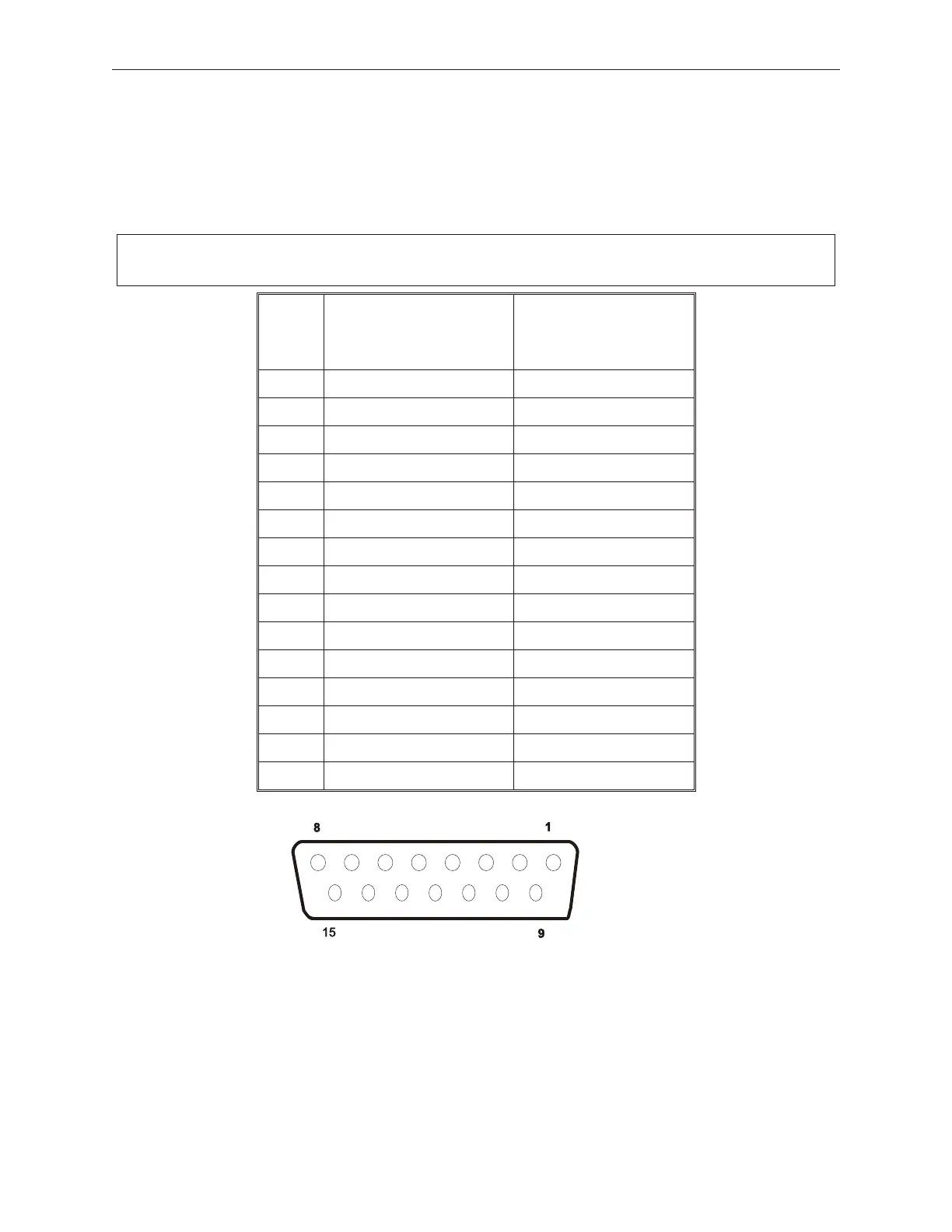

5.3.4 PTR (Printer) Connector Signals
Connector type: Female D15, (See section 5.3.1 for locations.)
Pin # Signal
FD20 Mode
(Fujitsu printer signals)
Signal
ESC/PoS Mode
(Epson printer signals)
1 Reset (TTL) GND
2 RX RX
3 TX TX
4 GND CTS
5 GND DSR
6 Not used CD
7 GND SG
8 +24V RET 24 V RET
9 Not used RI
10 +5V +5V
11 +5V DTR
12 +5V RTS
13 +24V RET GND
14 +24V +24V
15 +24V +24V
90000291 Rev 3.0 5-15
TeamPoS 2000 MAINTENANCE MANUAL
Note: Pin outs may differ depending on jumper placement, see section 5.3.3.
