Gemsy GEM1900A - 电源线的连接 Connecting the Power Source Cord; 电源开关的安装 连接 Installing and Connecting the Power Switch; 电源开关的安装 Installing the Power Switch

使用说明书 Operation Instruction

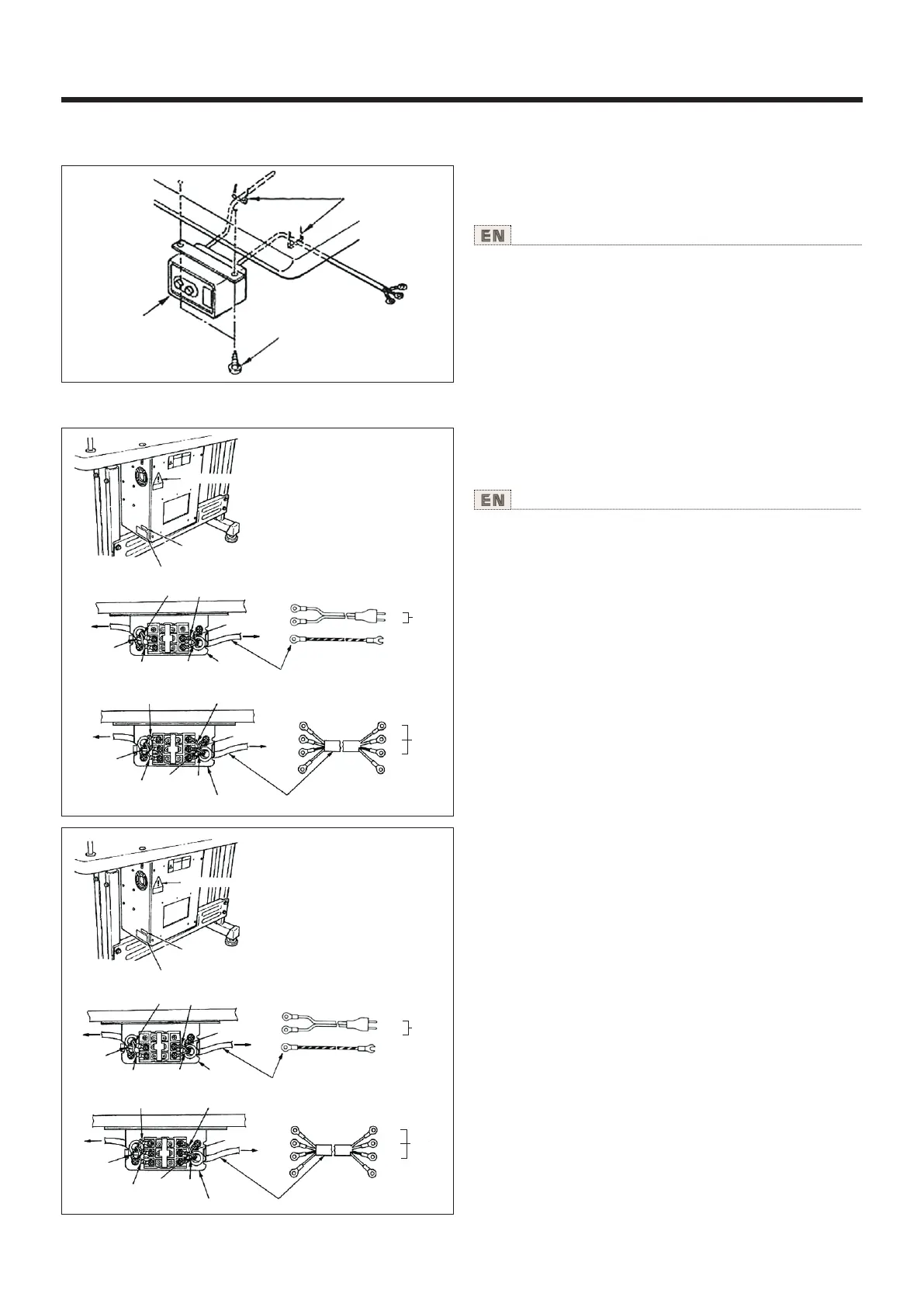

4.电源开关的安装、连接 Installing and connecting the power switch
(2).电源线的连接 Connecting the power source cord
5
请把电源开关①用木螺丝②固定到机台下面。请根据
使用形态，用附属的卡扣③固定好电缆线。
*卡扣③包括固定操作盘电缆用共附属了５个。
在电压表示标签上写有电源规格，请根据规格选择电
线。
（注意）在电压规格不同的状态下绝对不能使用。
Fix power switch ① under the machine table with wood
screws ② .
Fix the cable with staples ③ supplied with the machine as
accessories in accordante with lhe forms of use．
*Five staples ③ including the staple for fixing the operation
panel cable are supplied as accessories．
①
②
③
电压 表 示 标 签 （ ３ 相 规 格 机 ）
额定规 格 标 牌
电压注 意 标 签
浅蓝 浅蓝
机台
控制 箱
绿／ 黄
褐色
褐色
电源 开 关
电源 线
绿／黄
插头
浅蓝
褐色
ＡＣ１００Ｖ
浅蓝
红色
控制 箱
褐色
白色
黑色
绿／ 黄
黑色
电源 开 关
插头
电源 线
绿／ 黄
红色
白色
黑色
GND
绿／ 黄
GND
Voltage caution seal
Voltage indication seal(3-phase type only)
Rating lable
Light biue Light biue
Brown Brown
Green/Yellow
Control box
Power switch
Plug
Green/Yellow
Green/Yellow GND
Brown
Light
biue
ＡＣ１００Ｖ
Table
Power source cord
Red Red
Control box
Green/Yellow
Brown
White
Black
Plug
Green/Yellow
Power switch
Power source cord
Red
White
Black
AC220V
AC240V
AC200V
AC220V
AC240V
AC200V
Green/Yellow GND
Voltage specifications at the time of delivery from the factry
are indicated on the voltage indication seal. Connect the cord
in accordance with the specifications.
(NOTE) Never use under the wrong voltage and phase．
(1)电源开关的安装 Installing the power switch
