BOOM 777 SERVICE MANUAL
4-24 Published 10-01-2012, Control # 045-08

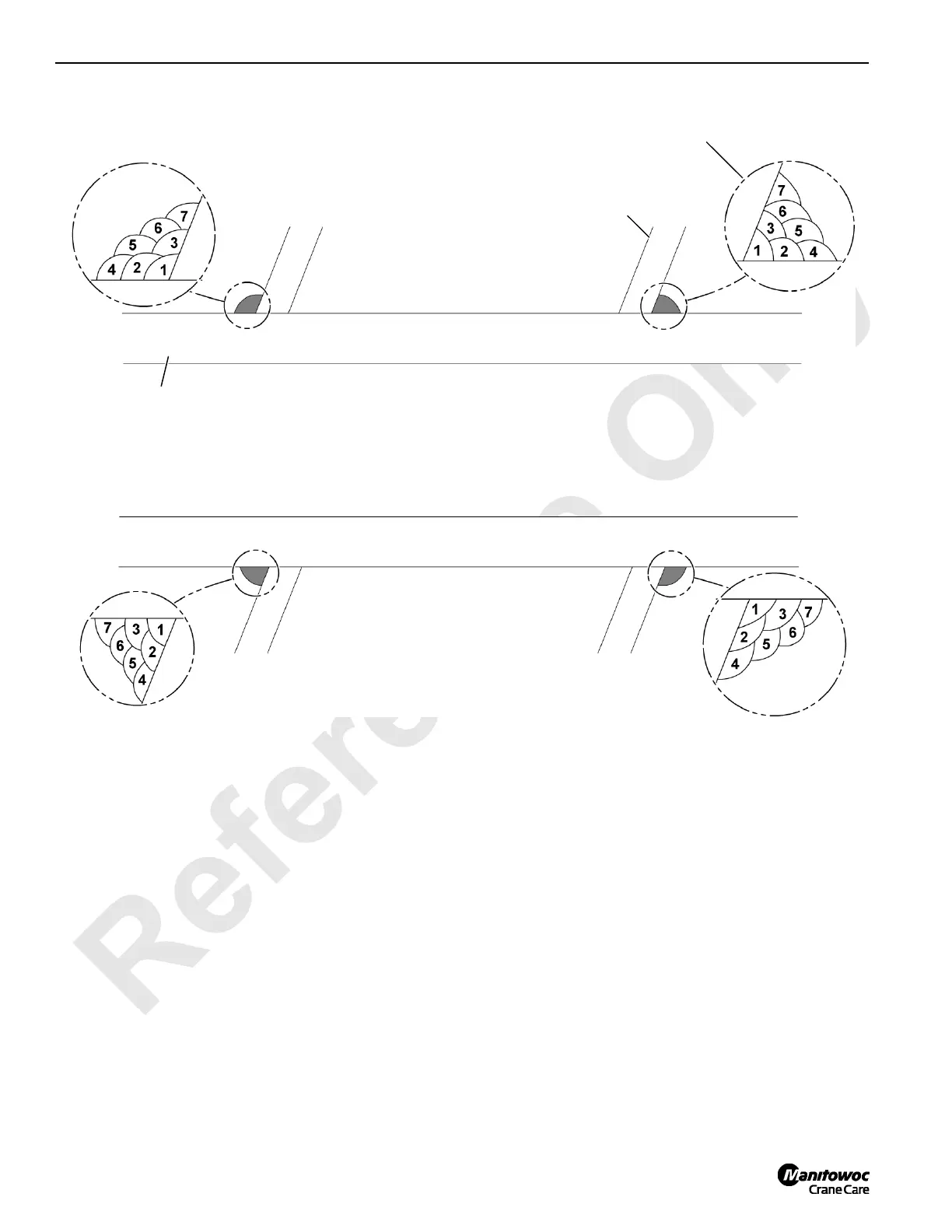

Chord
Lacing
Weld Pass
Detail
3/8 in (10 mm) Horizontal 2F and Vertical 5F
Use 3/32 in (2,5 mm) E9018M-H4 Stick Electrode
OR
1/8 in (3,2 mm) E9018M-H4 Stick Electrode
3/8 in (10 mm) Overhead 4F
Use 3/32 in (2,5 mm) E9018M-H4 Stick Electrode
OR
1/8 in (3,2 mm) E9018M-H4 Stick Electrode
3/8 in (10 mm) Horizontal 2F and Vertical 5F
Use 3/32 in (2,5 mm) E9018M-H4 Stick Electrode
OR
1/8 in (3,2 mm) E9018M-H4 Stick Electrode
FIGURE 4-24 continued
