Ryzyko obrażeń związane z dużą masą urządzenia
Ze względu na dużą masę urządzenia istnieje niebezpieczeństwo obrażeń ciała i wypadków.
• Podczas montażu lub demontażu należy korzystać z pomocy drugiej osoby.
Ryzyko uszkodzenia urządzenia podczas transportu
W przypadku nieprawidłowego transportu może dojść do uszkodzenia urządzenia.
• Zabezpieczyć przyłącza przed uszkodzeniem za pomocą odpowiednich osłon.
4 Opis urządzenia
Urządzenie służy do odgazowywania i uzupełniania ubytków wody. Urządzenie stosuje się głównie w instalacjach grzewczych i
chłodniczych w celu uniknięcia zakłóceń spowodowanych rozpuszczonymi lub uwolnionymi gazami. W urządzeniu wykorzystano
skonstruowaną specjalnie do tego celu pompę próżniową. Dzięki temu urządzenie wyróżnia się kompaktową budową, idealną do
małych i średnich instalacji.
Urządzenie posiada następujące zabezpieczenia:
• Brak bezpośredniego zasysania powietrza dzięki kontroli stabilizacji ciśnienia z automatycznym uzupełnianiem ubytków
wody.
• Brak problemów z cyrkulacją na skutek obecności pęcherzy w wodzie.
• Redukcja uszkodzeń korozyjnych poprzez usuwanie tlenu z wody do napełniania instalacji i uzupełniania ubytków.

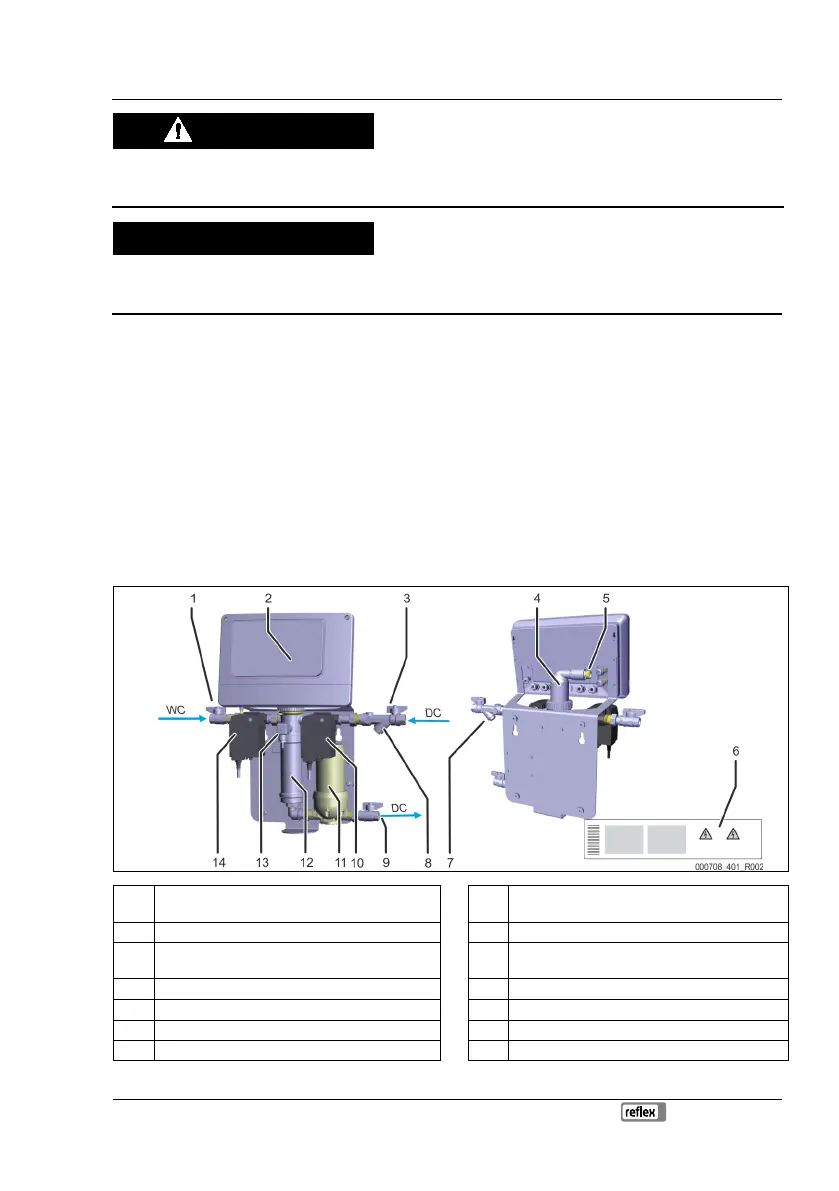

4.1 Widok poglądowy
1 Przyłącze przewodu do uzupełniania wody WC 8 Zintegrowany wkład filtracyjny z zaworem
przyłączeniowym po stronie systemu
2 sterownik 9 Przyłącze przewodu po stronie wyjściowej CD
3 Przyłącze przewodu doprowadzającego po stronie
systemu DC
10 Zawór kulowy z napędem po stronie systemu
4 Odpowietrznik 11 Pompa
5 Zawór zwrotny przy odpowietrzniku 12 Tuleja rozpylająca
6 Tabliczka znamionowa 13 Czujnik ciśnienia
7 Osadnik zanieczyszczeń 14 Zawór kulowy z napędem po stronie uzupełniania
