— Polski Układ odgazowujący z próżniową rurą odgazowującą — 20.05.2019
4.2 Identyfikacja
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer seryjny i dane techniczne.
Informacje na tabliczce znamionowej
Typ Nazwa urządzenia
Nr serii Numer seryjny
min. / max. allowable pressure P Ciśnienie minimalne / maksymalne
max. continuous operating temperature Maksymalna stała temperatura robocza
min. / max. allowable temperature / flow temperature TS Minimalna / maksymalna temperatura dopuszczalna /
temperatura na dopływie TS
Year built Rok produkcji
min. operating pressure set up on shop floor Fabryczne minimalne ciśnienie robocze
at site Ustawione minimalne ciśnienie robocze
max. pressure saftey valve factory - aline Fabryczne ciśnienie zadziałania zaworu bezpieczeństwa
at site Ustawione ciśnienie zadziałania zaworu bezpieczeństwa
4.3 Funkcja
Urządzenie odgazowuje wodę z instalacji oraz wodę świeżą z uzupełniania. Urządzenie usuwa z wody do 90% rozpuszczonych w
niej gazów. Odgazowywanie odbywa się w cyklach sterowanych czasem.
Cykl składa się z następujących faz:
1. Wytworzenie podciśnienia
Pompa próżniowa „PU” wytwarza podciśnienie. Dopływ „DC” (przy odgazowywaniu wody uzupełniającej „WC”) do pompy
jest otwarty. Woda nasycona gazem jest wtryskiwana przez dyszę do tulei próżniowej. Urządzenie jest ustawione w taki
sposób, że pompa pobiera z tulei więcej wody niż może napłynąć przez dyszę.
2. Faza wtryskiwania
Dopływ do pompy próżniowej „PU” otwiera się. W zależności od wymagań część strumienia wody nieodgazowanej z
instalacji albo wody świeżej z uzupełniania doprowadzana jest przez przewody „DC” albo „WC” urządzenia. W pompie
próżniowej następuje drobne rozpylenie wody. Duża powierzchnia rozpylonej wody oraz duży spadek nasycenia gazem w
stronę próżni powodują odgazowanie wody. Odgazowana woda jest tłoczona przez pompę próżniową z powrotem do
instalacji.
3. Faza wypychania
Pompa próżniowa „PU” wyłącza się. Woda jest w dalszym ciągu rozpylana i odgazowywana. Poziom wody w pompie
próżniowej rośnie. Gazy oddzielone z wody są usuwane poprzez zawór odgazowywania „DV” do otaczającej atmosfery.
4. Faza przestoju
Po usunięciu gazu następuje faza postoju, po zakończeniu której uruchamiany jest kolejny cykl.

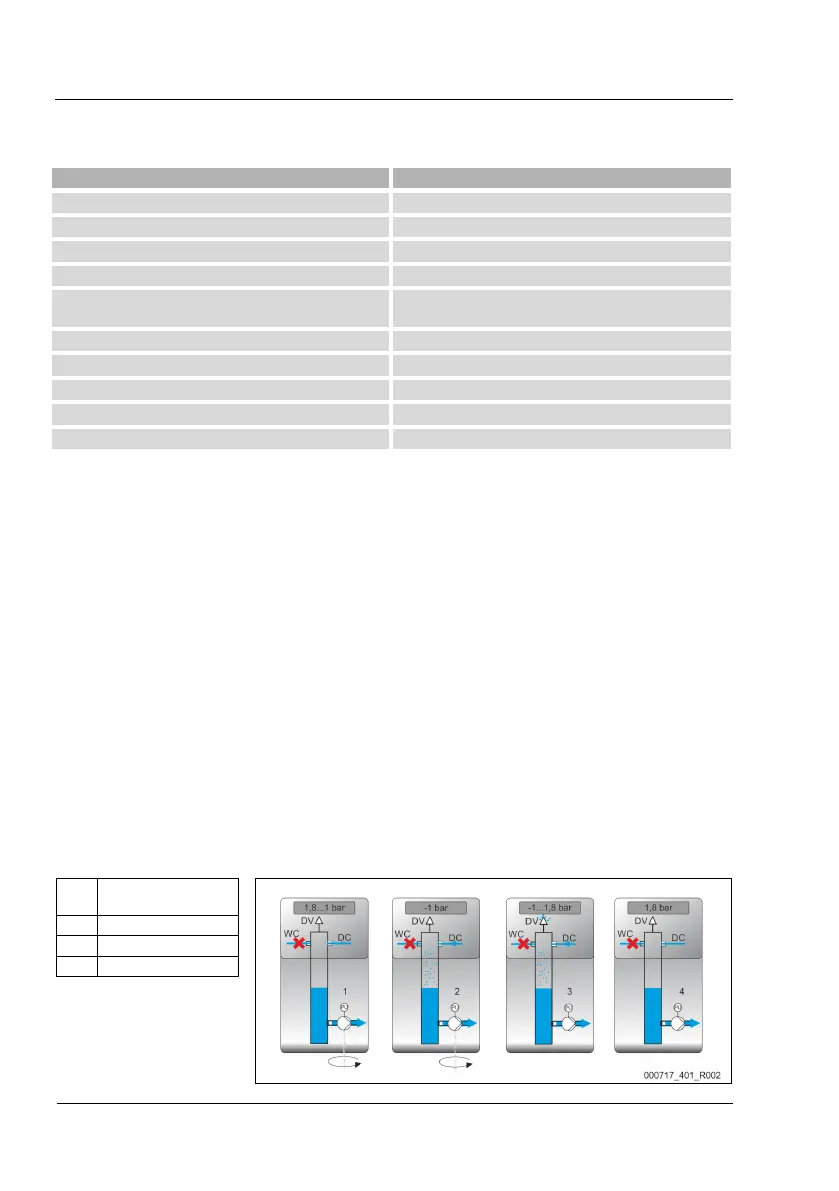

Przebieg cyklu odgazowywania w pompie próżniowej PU
Instalacja wody chłodzącej ≤ 30°C, ciśnienie instalacji 1,8 bara, odgazowanie instalacji „DC” pracuje, odgazowanie uzupełniania
„WC” zamknięte.
1 Wytworzenie
podciśnienia
2 Faza wtryskiwania
3 Faza wypychania
4 Faza przestoju
