Opis urządzen
ia
Układ odgazowujący z próżniową rurą odgazowującą20.05.2019
Polski — 9
Odgazowywanie
Cały proces odgazowywania jest regulowany hydraulicznie za pomocą zintegrowanego czujnika ciśnienia i sterownika urządzenia.
Tryb pracy jest kontrolowany i wyświetlany na wyświetlaczu sterownika urządzenia. W sterowniku można wybrać i ustawić 3 różne
programy odgazowywania i 2 różne sposoby uzupełniania wody.
Programy odgazowywania
Odgazowywanie ciągłe:
Służy do odgazowywania ciągłego przez kilka godzin lub dni z uruchamianymi kolejno cyklami
odgazowywania bez przerw mię
dzy nimi. Program ten jest zalecany po uruchomieniu i naprawach.
Odgazowywanie
interwałowe:
Odgazowywanie interwałowe składa się z określonej liczby cykli odgazowywania. Między poszczególnymi
cyklami następuje przerwa. Program ten zaleca się do pracy
ciągłej.
Odgazowywanie wody
uzupełniającej:
Odgazowywanie wody uzupełniającej uaktywnia się automatycznie podczas odgazowywania ciągłego
albo przerywanego za każdym uzupełnieniem wody w trybie Magcontrol i Levelcontrol. Aktywacja
odbywa się elektrycznie n
a zewnętrzny sygnał zapotrzebowania uzupełnienia z układu stabilizacji
ciśnienia
Uzupełniający zawór kulowy z napędem otwiera się, a systemowy zawór kulowy z napędem zamyka się.
Sposoby uzupełniania wody
Istnieją dwa sposoby uzupełniania wody. Są one kontrolowane przez czas uzupełniania i cykle uzupełniania.
Wskazówka!
Od długości przewodu 8 m wzwyż zalecamy następną większą średnicę nominalną DN 20. Max. długość przewodów
25 m.

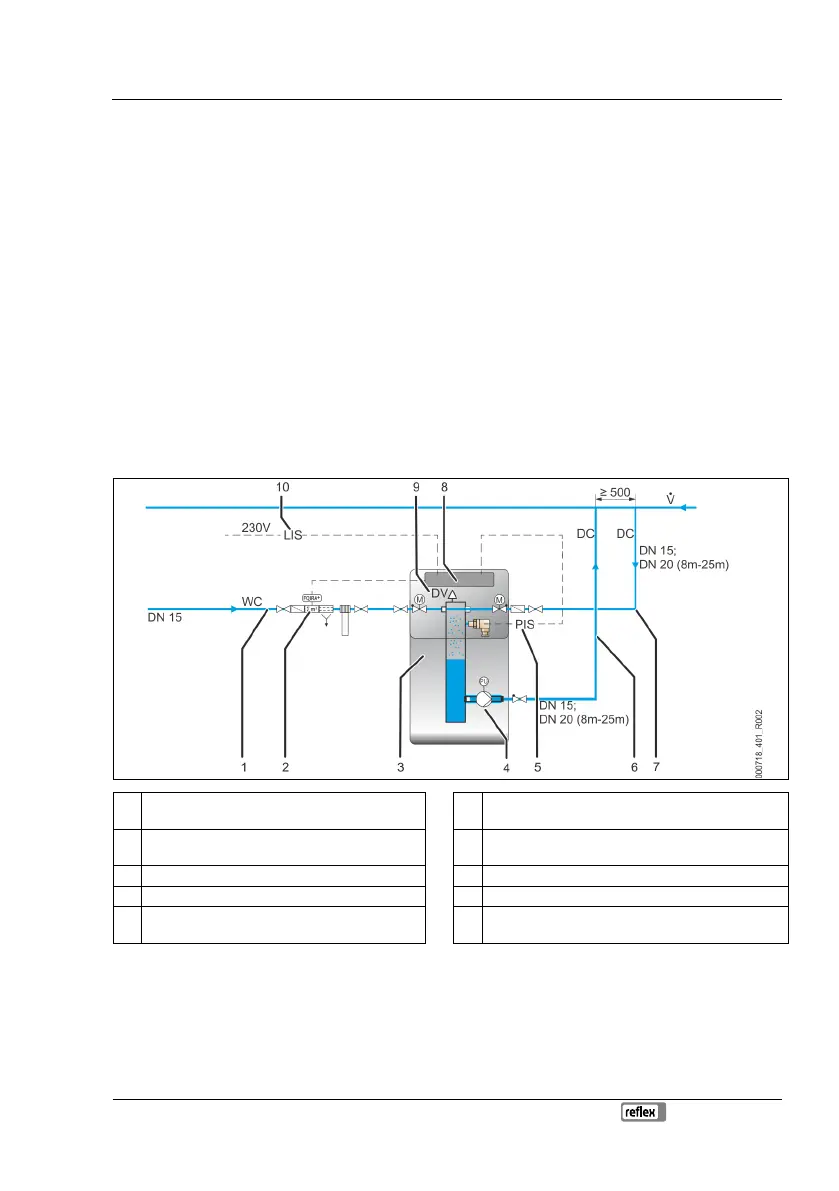

1 Przewód uzupełniania wody „WC”, średnica
nominalna DN 15
6 Przewód odgazowywania „DC” (woda odgazowana do
instalacji), średnica nominalna DN 15; DN 20 (8 m-25 m)
2 Opcjonalne urządzenie dodatkowe (patrz rozdział
„Opcjonalne wyposażenie dodatkowe”)
7 Przewód odgazowywania „DC” (woda zagazowana z
instalacji), średnica nominalna DN 15; DN 20 (8 m-25 m)
3 Urządzenie 8 Sterownik urządzenia
4 Pompa próżniowa „PU” 9 Zawór odgazowywania „DV”
5 Czujnik ciśnienia „PIS” urządzenia 10 Przewód sygnałowy z czujnika poziomu „LIS” układu
stabilizacji ciśnienia
Magcontrol:
Do instalacji z membranowymi naczyniami wzbiorczymi.
Zintegrowany czujnik ciśnienia „PIS” służy do pomiaru i kontrolowania ciśnienia w instalacji
grzewczej i chłodniczej. W razie spadku ciśnienia poniżej obliczonego ciśnienia
napełniania następuje
aktywowanie odgazowywania wody uzupełniającej.
Levelcontrol:
Do instalacji z układami stabilizacji ciśnienia.
W układzie stabilizacji ciśnienia poziom wody w zbiorniku przeponowym określany jest za pomocą
siłomierza puszkowego „LIS”. Funkcja uzupełniania uruchamiana jest przez sygnał 230 V.
