Montaż
— Polski Układ odgazowujący z próżniową rurą odgazowującą — 20.05.2019
1
. Przykręcić zawór kulowy do przyłącza uzupełniania
wody „WC” (zielony uchwyt).
– Jeśli nie jest podłączone automatyczne
uzupełnianie, na złączce „WC” należy
zamontować zaślepkę G ½".
2
. Przykręcić zawór kulowy z osadnikiem zanieczyszczeń
„ST” (czerwony uchwyt) do wejścia „DC”
odgazowywania.
3
. Przykręcić zawór kulowy do wyjścia „DC”
odgazowywania (niebieski uchwyt).
6.3.2
Montaż naścienny
Urządzenie montuje się na ścianie, wykorzystując otwory w
jego tylnej ściance. Elementy m
ocujące należy dobrać
samodzielnie, odpowiednio do rodzaju ściany i ciężaru
urządzenia.

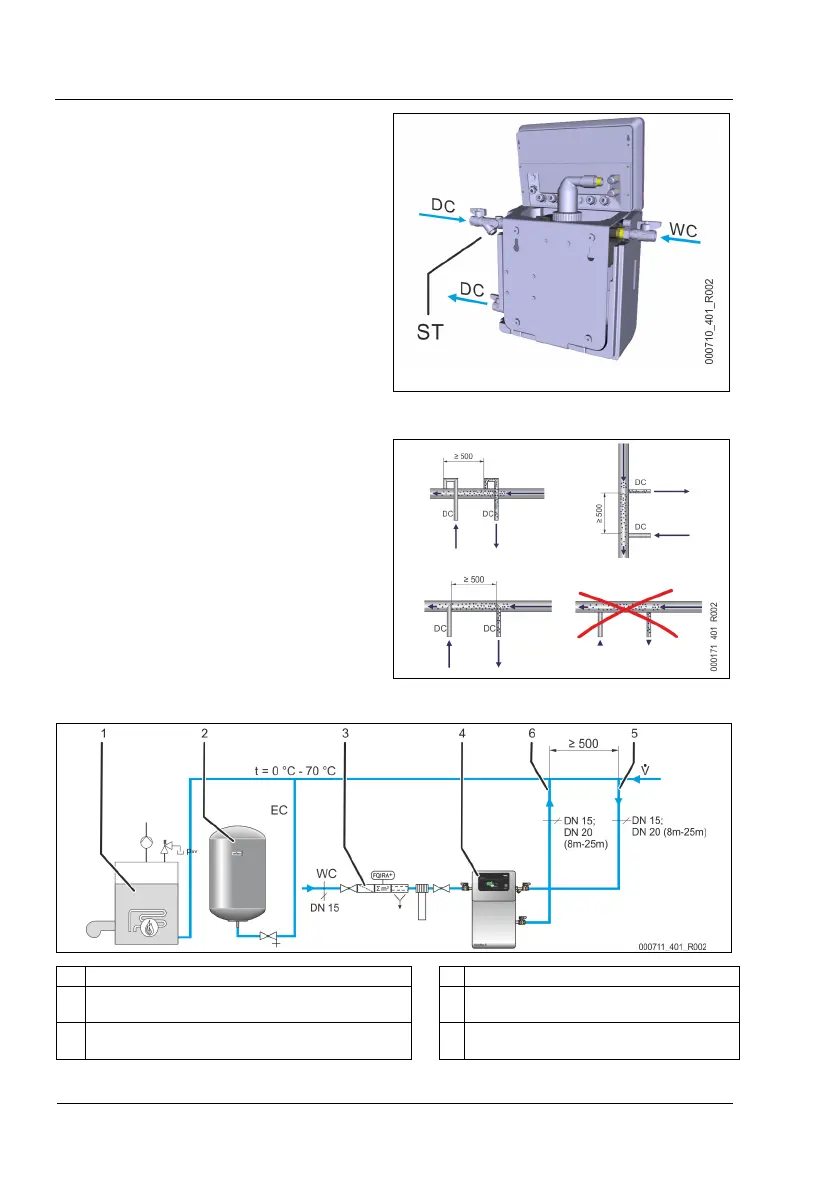

6.3.3 Przewód odgazowywania do instalacji
Szczegół podłączenia przewodu odgazowywania „DC”
Przewody odgazowywania „DC” podłączać następująco:
•
Unikać przeciążania zamontowanego w urządzeniu
osadnika zanieczyszczeń „ST” wskutek dostania się
większych zanieczyszczeń.
•
Przewód wody nieodgazowanej „DC” wpiąć do
instalacji przed przewodem wody odgazowanej
(patrząc w kierunku przepływu w instalacji).
•
Przewody odgazowywania zaleca się wpiąć na
przewodzie powrotnym instalacji.
– Temperatura wody musi się mieścić w przedziale
0°C – 70 °C, aby zapewnić dostateczną
skuteczność odgazowania.
Urządzenie w instalacji grzewczej, stabilizacja ciśnienia za pomocą membranowego naczynia wzbiorczego „MAG”
1 Instalacja grzewcza 4 Urządzenie
2 Ciśnieniowe naczynie wzbiorcze 5 Przewód odgazowywania „DC” (woda
nieodgazowana)
3 Opcjonalne urządzenie dodatkowe, patrz rozdział 4.5
"Opcjonalne wyposażenie dodatkowe" strona 10
6 Przewód odgazowywania „DC” (woda
odgazowana)
