Montaż
Układ odgazowujący z próżniową rurą odgazowującą20.05.2019
Polski15
Wykonać następujące czynności:
Podłączenie przewodów odgazowywania „DC” odbywa się w przepływie głównym „V” instalacji.
Urządzenie potrzebuje dwóch przewodów odgazowywania dla instalacji.
Jeden przewód odgazowywania do wody nieodgazowanej z instalacji
Jeden przewód odgazowywania do powrotu wody odgazowanej do instalacji.
Przewody odgazowywania montować w pobliżu przewodu wyrównawczego „EC”.
W ten sposób zapewnia się stabilność ciśnień.
Ustawić urządzenie w pobliżu membranowego naczynia wzbiorczego „MAG”.
W ten sposób zapewnia się monitorowanie ciśnienia w membranowym naczyniu wzbiorczym.
Ustawić w sterowniku tryb pracy „Magcontrol”.
Wskazówka!
Podłączenie powinno znajdować się na odcinku głównego przepływu „V”. Dotyczy to przede wszystkim
instalacji ze zwrotnicami hydraulicznymi i mieszaczami na powrocie.
Wersje układów i uzupełniania wody, patrz rozdział 6.4 "Wersje układu i uzupełniania wody" strona 15.

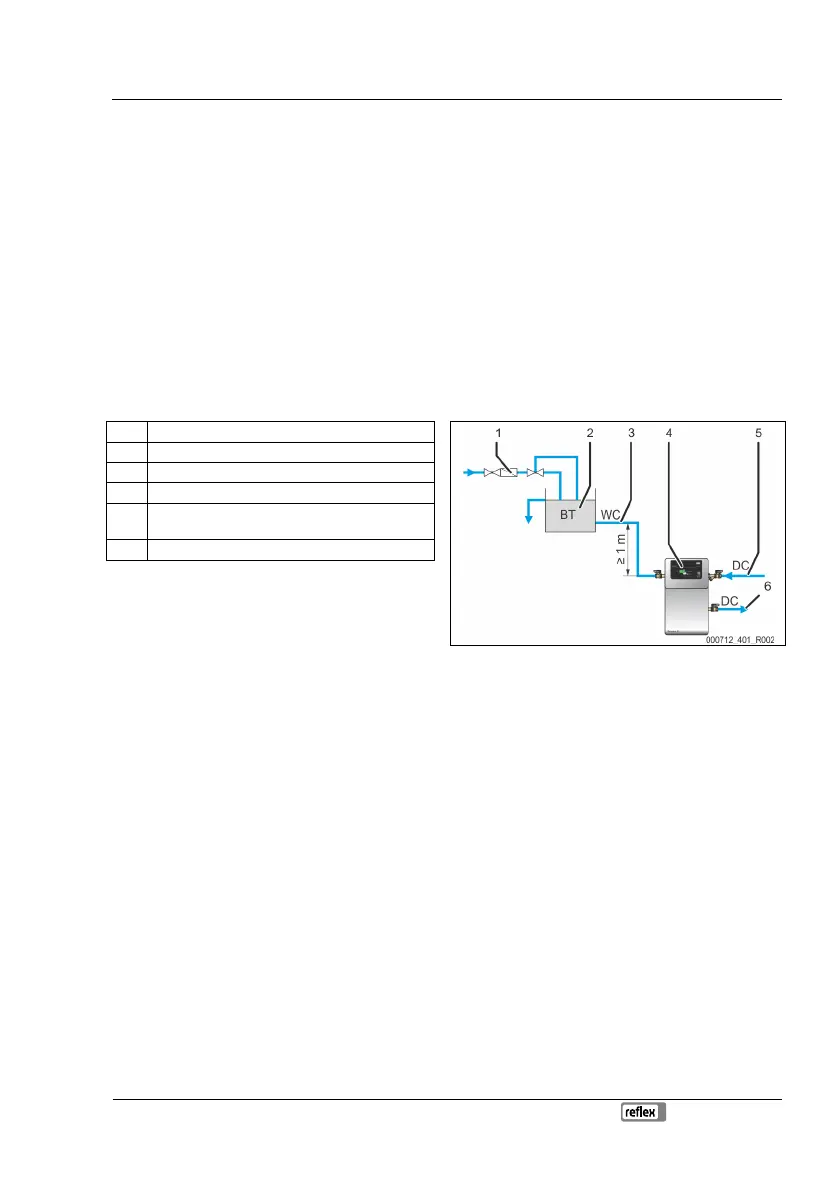

6.3.3.1 Przewód uzupełniania wody
1 Osadnik zanieczyszczeń „ST”
2 Zbiornik pośredni „BT”
3 Przewód uzupełniania wody „WC”
4 Urządzenie
5
Przewód odgazowywania „DC” (woda
nieodgazowana)
6 Przewód odgazowywania „DC” (woda odgazowana)
Podczas uzupełniania wody przestrzegać następujących
warunków:
W przypadku uzupełniania wodą przez zbiornik
pośredni „BT” dolna krawędź zbiornika musi się
znajdować co najmniej 1 m nad pompą „PU”
urządzenia.
Zamknąć przyłącze przewodu uzupełniania wody „WC”, jeżeli przewód uzupełniania wody nie jest podłączony.
Ustawić w sterowniku urządzenia wariant uzupełniania wody „Levelcontrol”.
Zainstalować przynajmniej jeden osadnik zanieczyszczeń „ST” o wielkości oczek 0,25 mm tuż przed 2-drożnym zaworem
kulowym z napędem „CD”.
Wskazówka!
Unikać zakłóceń urządzenia.
Zapewnić ręczne uzupełnianie wody w instalacji.
Wskazówka!
Jeśli ciśnienie spoczynkowe przekracza 6 bar, w przewodzie uzupełniania „WC” należy za
instalować reduktor ciśnienia.
6.4 Wersje układu i uzupełniania wody
Urządzenie umożliwia uzupełnianie wody na 2 sposoby:
Uzupełnianie wody sterowane ciśnieniem „Magcontrol”.
W przypadku instalacji z membranowym naczyniem wzbiorczym.
Uzupełnianie wody sterowane poziomem „Levelcontrol”.
W przypadku instalacji z układem stabilizacji ciśnienia.
Urządzenie w stanie wysyłkowym, ustawiony tryb „Levelcontrol”. Jeżeli nie podłączono układu stabilizacji ciśnienia,
następuje odgazowanie niezależne od ciśnienia, bez automatycznego uzupełniania wody, patrz rozdział 7.4
"Uruchomienie trybu automatycznego" strona 21
