Perigo de ferimentos devido ao peso elevado do aparelho
O peso do aparelho pode dar origem a acidentes e lesões.
• Se necessário, os trabalhos de montagem e desmontagem devem ser realizados por duas pessoas.
Danificação do aparelho durante o transporte
Em caso de transporte inadequado, o aparelho pode sofrer danos.
• As ligações devem ser protegidas com tampas próprias para evitar a sua danificação.
4 Descrição do aparelho
O aparelho é uma estação de desgaseificação e realimentação. As áreas de aplicação principais são circuitos de aquecimento e
refrigeração, bem como instalações, em que se pretende evitar falhas operacionais causadas por gases dissolvidos ou livres. O
aparelho trabalha com uma bomba de vácuo construída para este efeito. Isto permite um formato compacto para instalações de
pequeno e médio porte.
O aparelho oferece as seguintes garantias:
• Evita a aspiração direta de ar através do controlo da pressurização com realimentação automática.
• Evita problemas de circulação causados por bolhas de ar livres na água de recirculação.
• Reduz os danos de corrosão mediante a extração do oxigénio da água de enchimento e realimentação.
4.1 Visão geral

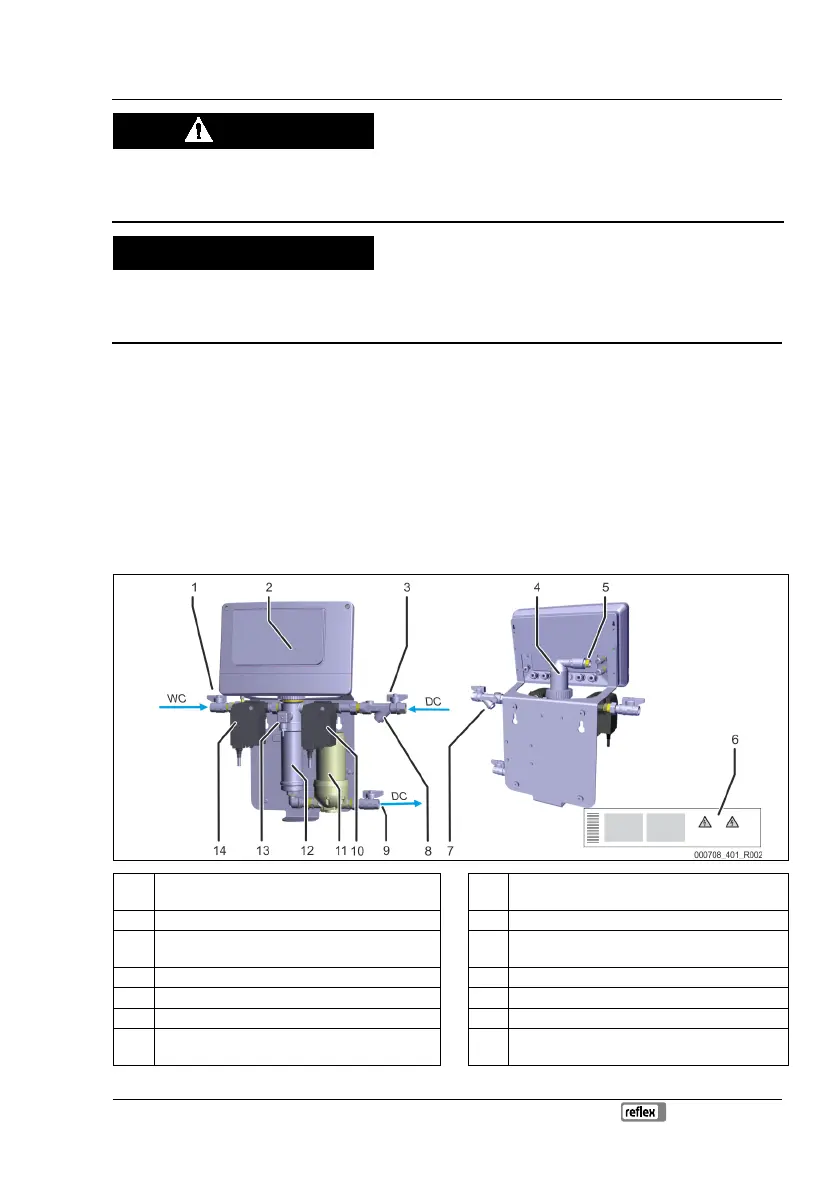

1 Ligação de tubagem de realimentação WC 8 Elemento de filtro integrado na válvula de ligação
no lado do sistema
2 Comando 9 Ligação de linha no lado de saída de DC
3
Ligação de linha de alimentação no lado do sistema
de DC
10 Válvula esférica motorizada no lado do sistema
4 Exaustor 11 Bomba
5 Válvula de retenção no exaustor 12 Tubo de pulverização
6 Placa de características 13 Sensor de pressão
7 Filtro de sujidade 14 Válvula esférica motorizada no lado da
realimentação
