— Português Sistema de desgaseificação por atomização em vácuo — 20.05.2019
4.2 Identificação
A placa de características contém os dados relativos ao fabricante, ano de construção, número de fabrico, assim como os dados
técnicos.
Inscrição na placa de características
Type Designação do aparelho
Serial No. Número de série
min. / max. allowable pressure P Pressão mínima/máxima admissível
max. continuous operating temperature Temperatura máxima de operação contínua
min. / max. allowable temperature / flow temperature TS Temperatura mínima/máxima admissível / Temperatura de
alimentação TS
Year built Ano de fabrico
min. operating pressure set up on shop floor Pressão de serviço mínima ajustada de fábrica
at site Pressão de serviço mínima ajustada
max. pressure saftey valve factory - aline Pressão de reação da válvula de segurança ajustada de fábrica
at site Pressão de reação da válvula de segurança ajustada
4.3 Função
O aparelho desgasifica a água do sistema da instalação e a água fresca da realimentação. Extrai da água até 90 % dos gases
dissolvidos. A desgaseificação é realizada em ciclos temporizados.
Um ciclo compreende as seguintes fases:
1. Geração de vácuo
A bomba de vácuo "PU" gera vácuo. A entrada “DC“ (na desgaseificação de realimentação “WC“) para a bomba está aberta.
Através de um injetor, a água rica em gás é introduzida no tubo de pulverização. A instalação está configurada de modo a
que a bomba extraia mais água do tubo do que aquela que pode entrar através do injetor.
2. Injeção
A alimentação da bomba de vácuo "PU" é aberta. Conforme as necessidades, é transportada uma corrente parcial da água
rica em gás do sistema da instalação ou água fresca da realimentação através das tubagens “DC“ ou “WC“ do aparelho. A
água é atomizada finamente na bomba de vácuo. A grande superfície da água atomizada e o enorme gradiente de saturação
de gás do vácuo levam à desgaseificação da água. A água desgaseificada é transportada de volta à instalação através da
bomba de vácuo.
3. Expulsão
A bomba de vácuo "PU" é desligada. A injeção e desgaseificação da água continua. O nível de água na bomba de vácuo sobe.
Os gases separados pela água são expulsos através da válvula de desgaseificação "DV"para a atmosfera circundante.
4. Tempo de repouso
Depois da expulsão dos gases, o aparelho permanece em repouso durante algum tempo até o próximo ciclo ser iniciado.

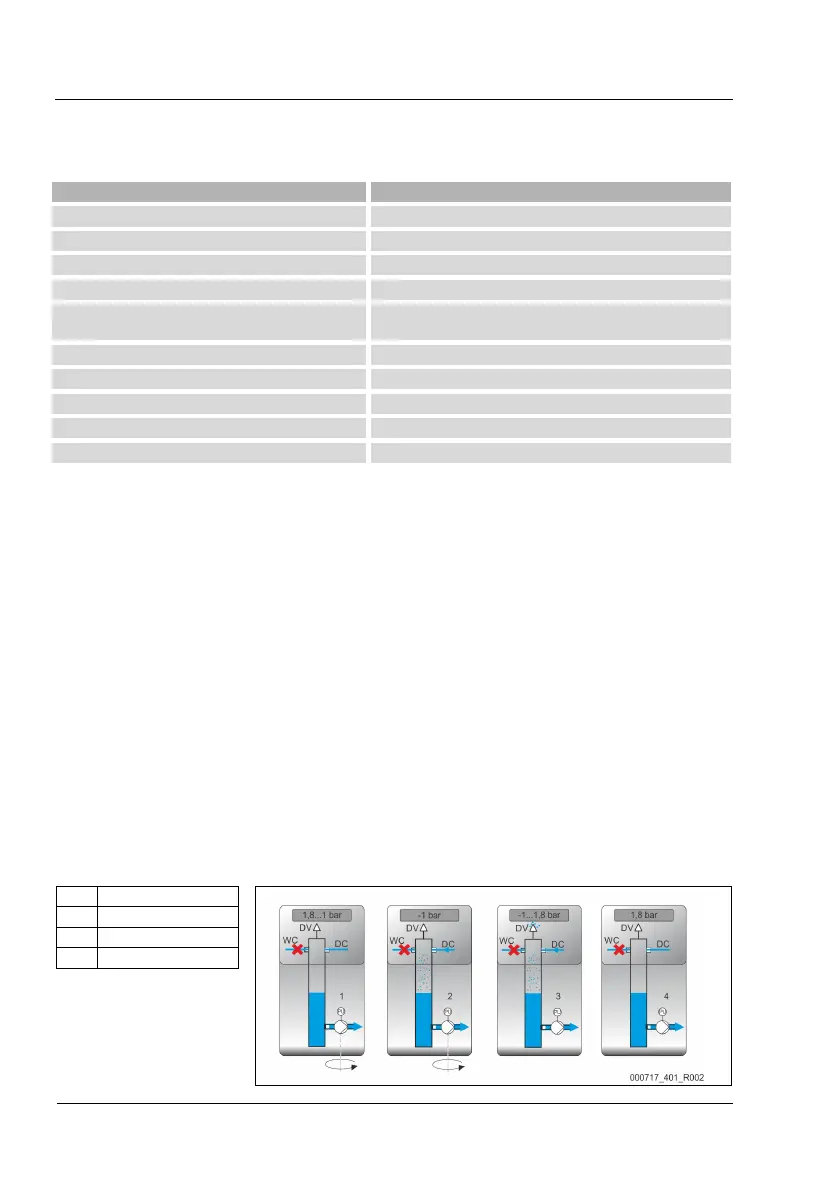

Sequência de um ciclo de desgaseificação na bomba de vácuo PU
Sistema de água de refrigeração ≤ 30 °C, pressão da instalação 1,8 bar, desgaseificação da instalação "DC" em operação,
desgaseificação de realimentação "WC" fechada.
1 Geração de vácuo
2 Injeção
3 Expulsão
4 Tempo de repouso
