Desgaseificação
O processo de desgaseificação inteiro é regulado hidraulicamente com o auxílio do sensor de pressão integrado e do comando do
aparelho. Os estados operacionais são monitorizados e indicados no visor da unidade de comando do aparelho. Na unidade de
comando é possível selecionar e ajustar 3 programas de desgaseificação e 2 variantes de realimentação diferentes.
Programas de desgaseificação
Desgaseificação
contínua:
Para desgaseificação contínua ao longo de várias horas ou dias com uma sequência de ciclos de
desgaseificação
sem intervalos. Este programa é recomendado após a colocação em serviço e após reparações.
Desgaseificação
intermitente:
Uma desgaseificação intermitente é constituída por um número limitado de ciclos de desgaseificação.
Entre
sequência é observado um intervalo. Este programa é recomendado para operação contínua.
Desgaseificação de
realimentação:
A desgaseificação de realimentação é ativada automaticamente durante a desgaseificação contínua ou
intervalada com cada realimentação
de água nos modos operacionais Magcontrol e Levelcontrol. A ativação
ocorre eletricamente pelo pedido externo de realimentação da estação de pressurização. A válvula esférica
monitorizada de realimentação é aberta e a válvula esférica motorizada do sistem
a é fechada.
Variantes de realimentação
Existem duas variantes de realimentação. as quais são monitorizadas através do tempo de realimentação e dos ciclos de
realimentação.
Nota!
A partir de uma tubagem com o comprimento de 8 m, é aconselhável selecion
ar respetivamente o diâmetro nominal
DN 20 seguinte maior. Comprimento máx. da tubagem: 25 m.

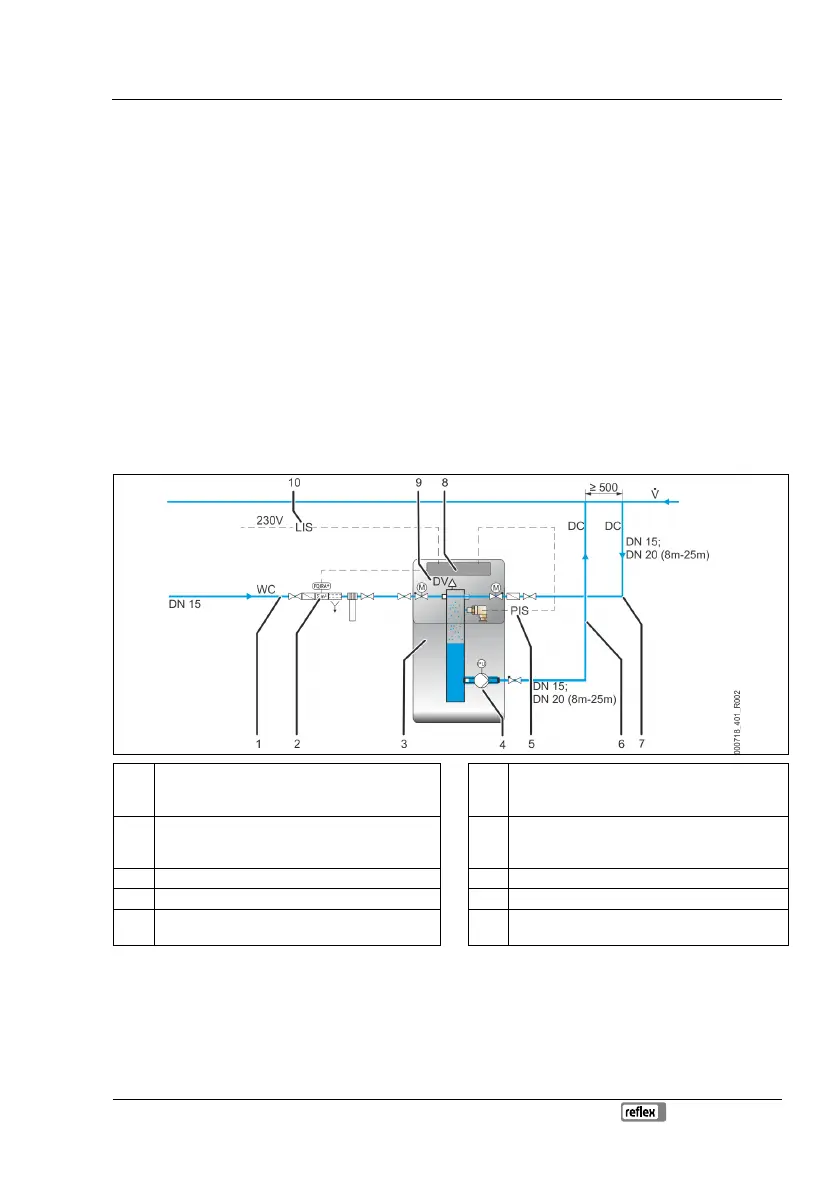

1
Tubagem de realimentação “WC“, diâmetro nominal
DN 15
6
Tubagem de desgaseificação “DC“ (água
desgaseificada para o sistema da instalação),
diâmetro nominal DN 15; DN 20 (8 m-25 m)
2 Equipamento opcional (ver capítulo "Equipamento
opcional")
7 Tubagem de desgaseificação “DC“ (água
desgaseificada do sistema da instalação), diâmetro
nominal DN 15; DN 20 (8 m-25 m)
3 Aparelho 8 Comando do aparelho
4 Bomba de vácuo "PU" 9 Válvula de desgaseificação "DV"
5 Sensor de pressão "PIS" do aparelho 10 Linha de sinal do sensor de nível “LIS“ de uma
estação de pressurização
Para instalações com depósitos de expansão sob pressão com membrana.
sistema de aquecimento ou refrigeração é registada e monitorizada com a ajuda do sensor de pressão
integrado "PIS". Se a pressão descer abaixo da pressão de enchimento calculada, a desgaseificação de
realimentação é ativada.
instalações com estações de pressurização.
O nível de água é determinado na estação de pressurização em que está o depósito de expansão com o auxílio de
uma caixa de medição da pressão “LIS“. A função de realimentação é ativada através de um sinal de 230
V .
