Montagem
14
— Português Sistema de desgaseificação por atomização em vácuo — 20.05.2019
1

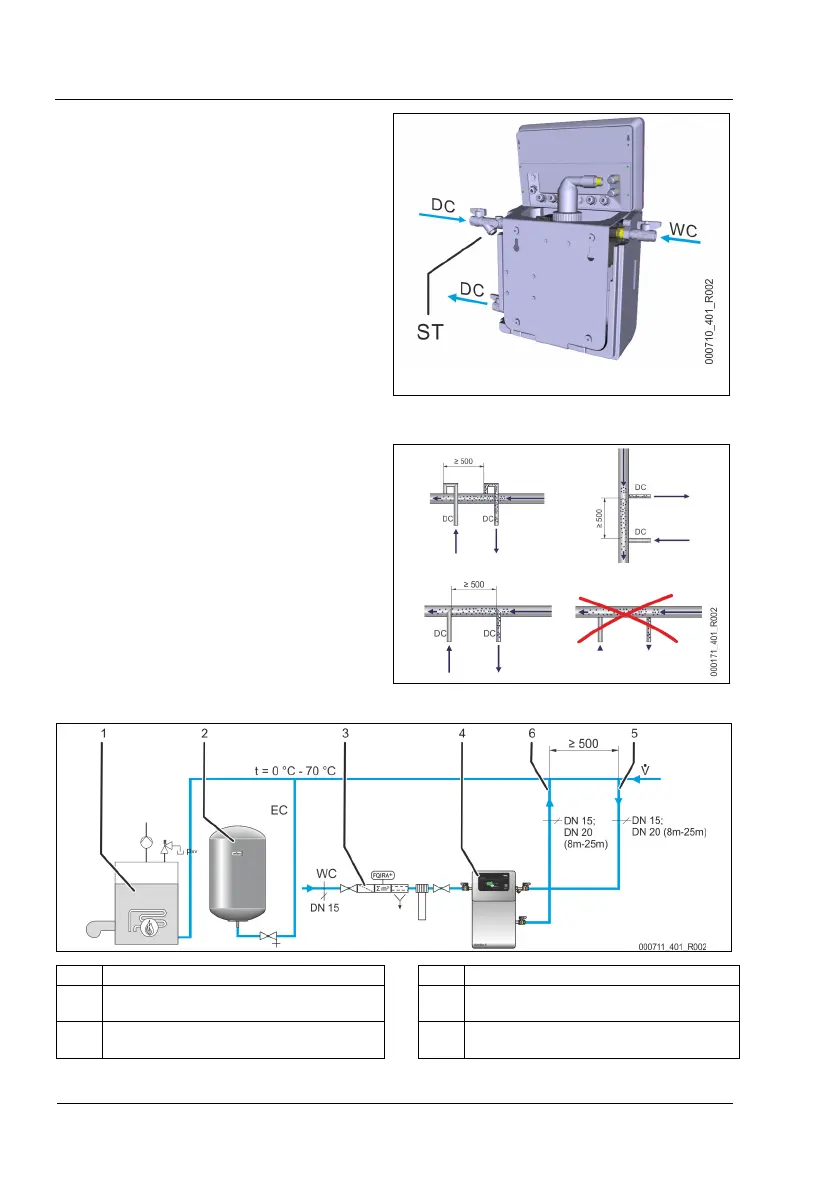

. Aparafusar a válvula esférica para a ligação de
realimentação "WC” (pega verde).
– Se a realimentação automática não for ligada, a
ligação "WC" deve ser tapada com um bujão
G ½".
2
. Aparafusar a válvula esférica com o filtro de sujidade
"ST" (pega vermelha) na entrada "DC" de
desgaseificação.
3
. Aparafusar a válvula esférica na saída "DC" (pega azul)
de desgaseificação.
6.3.2
Montagem na parede
O aparelho é montado na parede, usando os furos previstos
para o efeito na parte
de trás da caixa. Os meios de fixação
devem ser disponibilizados pelo cliente, de acordo com as
características da parede e com o peso do aparelho.
6.3.3 Tubagem de desgaseificação para a instalação
Detalhe da ligação da tubagem de desgaseificação "DC"
Estabelecer a ligação das tubagens de desgaseificação "DC" de
acordo com o esquema seguinte:
•
Evitar uma sobrecarga do coletor de sujidade “ST” do
aparelho causada pela penetração de sujidade
grosseira.
•
Ligar a tubagem de desgaseificação “DC” rica em gás
antes da tubagem de desgaseificação pobre em gás
(visto no sentido de fluxo da instalação).
•
A ligação deve ser feita, de preferência, no lado de
retorno do sistema da instalação.
– A temperatura da água tem de situar-se no
intervalo de 0 °C – 70 °C para garantir um
rendimento de desgaseificação suficiente.
Aparelho num sistema de aquecimento, pressurização com depósito de expansão sob pressão com membrana "MAG"
1 Sistema de aquecimento 4 Aparelho
2 Depósito de expansão sob pressão 5 Tubagem de desgaseificação "DC" (água rica em
gás)
3 Equipamento opcional, 4.5 nodaļu "Equipamento
opcional" 10 lpp
6 Tubagem de desgaseificação "DC" (água
desgaseificada)
