Sistema de desgaseificação por atomização em vácuo — 20.05.2019
Português — 15
Proceder como se segue:
• A ligação das tubagens de desgaseificação “DC” é feita no caudal volúmico principal "V" do sistema da instalação.
• O aparelho precisa de duas tubagens de desgaseificação para o sistema da instalação.
– Uma tubagem de desgaseificação para a água rica em gás do sistema da instalação
– Uma tubagem de desgaseificação para o retorno da água pobre em gás para o sistema da instalação.
• Montar as tubagens de desgaseificação na proximidade da tubagem de expansão “EC“.
– Isso permite assegurar relações de pressão estáveis.
• Instale o aparelho na proximidade do depósito de expansão sob pressão de membrana “MAG“.
– Isso permite assegurar a monitorização da pressão do depósito de expansão sob pressão de membrana.
– Ajustar no comando o modo de operação “Magcontrol“.
Ter atenção à ligação no caudal volúmico principal "V". Sobretudo nas variantes de comutação com
separadores hidráulicos e adições no lado de retorno.
– Variantes de comutação e de realimentação, 6.4 nodaļu "Variantes de comutação e de realimentação"
15 lpp.

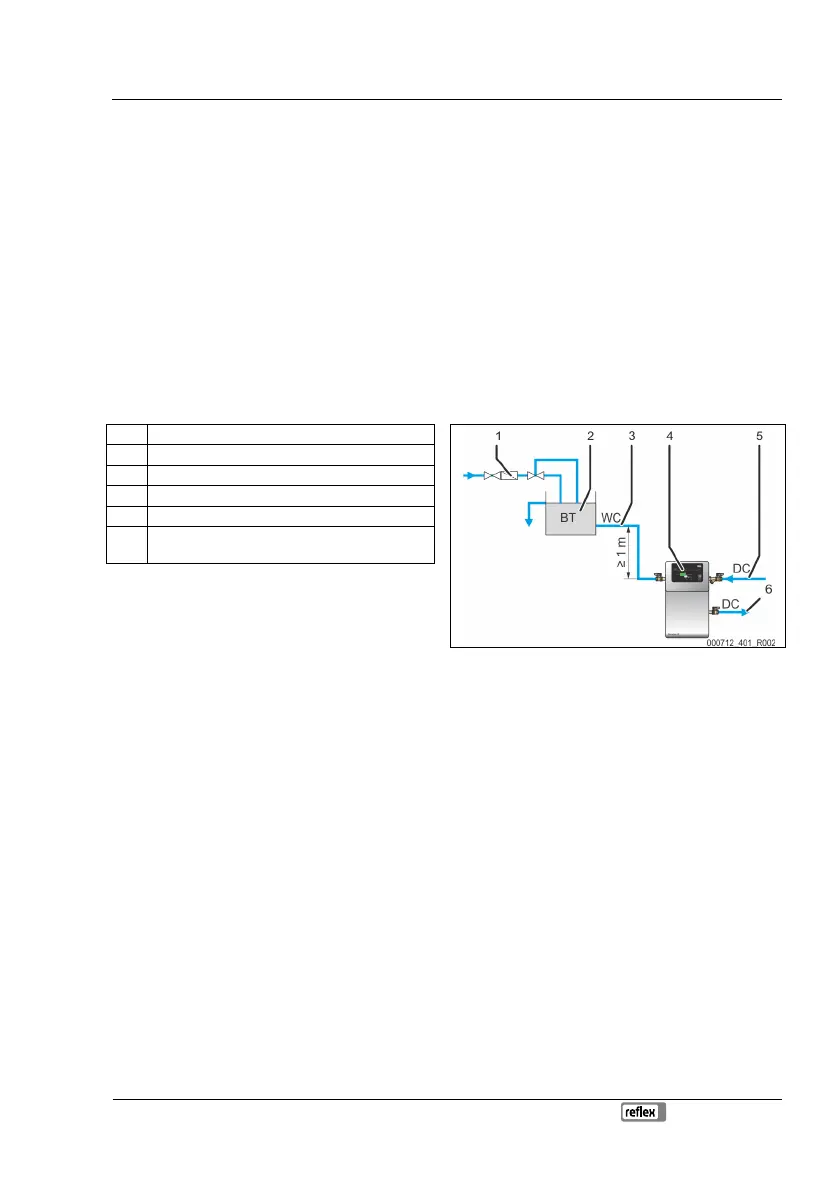

6.3.3.1 Tubagem de realimentação
1 Filtro de sujidade "ST"
2 Recipiente de separação da rede "BT"
3 Tubagem de realimentação "WC"
4 Aparelho
5 Tubagem de desgaseificação "DC" (água rica em gás)
6 Tubagem de desgaseificação "DC" (água
Observar as seguintes condições para uma realimentação
com água:
• No caso de realimentação com água através de um
recipiente de separação da rede "BT", a respetiva
aresta inferior tem de situar-se, pelo menos, 1 m acima
da bomba "PU".
• Fechar a ligação da tubagem de realimentação “WC“ se não for ligada nenhuma tubagem de realimentação.
– Ajustar no comando do aparelho a variante de realimentação “Levelcontrol“.
• Instalar pelo menos um coletor de sujidade "ST" com uma abertura de malha ≤ 0,25 mm perto da válvula esférica motorizada
de 2 vias "CD".
Nota!
Evitar uma avaria no aparelho.
Assegurar uma realimentação manual com água para o sistema da instalação.
Nota!
Utilizar um redutor de pressão na tubagem de realimentação "WC", se a pressão em repouso exceder 6
bar.
6.4 Variantes de comutação e de realimentação
O aparelho possui 2 variantes de realimentação:
• Realimentação dependente da pressão "Magcontrol".
– Sistema da instalação com um depósito de expansão sob pressão de membrana.
• Realimentação dependente do nível "Levelcontrol".
– Sistema da instalação com uma estação de pressurização.
– O aparelho está pré-ajustado com o modo operacional “Levelcontrol” na no estado de fornecimento. Se não for ligada
uma estação de pressurização, ocorre uma desgaseificação dependente da pressão sem realimentação automática,
7.4 nodaļu "Iniciar o modo automático" 21 lpp.
