Este modo operacional aplica-se às instalações com estações de pressurização e permite um modo de funcionamento elástico com
uma pressão constante.
A realimentação de água é efetuada através do nível de enchimento medido no depósito de expansão da estação de pressurização.
O nível de enchimento é determinado por meio da caixa de medição da pressão "LIS" e transmitido ao comando da estação de
pressurização. Esta emite um sinal de 230 V ao comando do aparelho se o nível de enchimento no depósito de expansão for
demasiado baixo. O comando do aparelho regula o dispositivo de ajuste do motor da válvula esférica motorizada na tubagem de
realimentação “WC”. Isso permite efetuar uma realimentação controlada de água com a monitorização do tempo de realimentação
e dos ciclos de realimentação.
6.5 Ligação elétrica
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
• Assegurar que a instalação onde o aparelho vai ser montado está desligada da corrente.
• Assegurar que a instalação não possa voltar a ser ligada por terceiros.
• Assegurar que os trabalhos de montagem na ligação elétrica do aparelho sejam realizados exclusivamente por um eletricista
e de acordo com as regras eletrotécnicas.
As descrições a seguir são aplicáveis às instalações padrão e limitam-se às ligações necessárias da responsabilidade do cliente.
1. Desligar a instalação da corrente e bloqueá-la para não voltar a ser ligada.
2. Remover a cobertura.
PERIGO Lesões fatais causadas por choque elétrico. Em certas partes da placa de circuitos do aparelho pode estar
presente uma tensão de 230 V, mesmo depois de desligar a ficha da corrente. Antes de remover as coberturas, desligar a
unidade de comando do aparelho completamente da corrente. Certificar-se de que a placa de circuitos não está sob tensão.
3. Instalar um bucim adequado para o cabo correspondente. Por exemplo, M16 ou M20.
4. Passar todos os cabos que vão ser instalados através do bucim.
5. Ligar todos os cabos de acordo com o esquema de terminais, .
– Ter em atenção a potência de ligação do aparelho para instalar a proteção por fusível no local, 5 nodaļu "Dados
técnicos" 11 lpp.
6. Montar a cobertura.
7. Ligar a ficha à corrente 230 V.
8. Ligar a instalação.
A ligação elétrica está concluída.

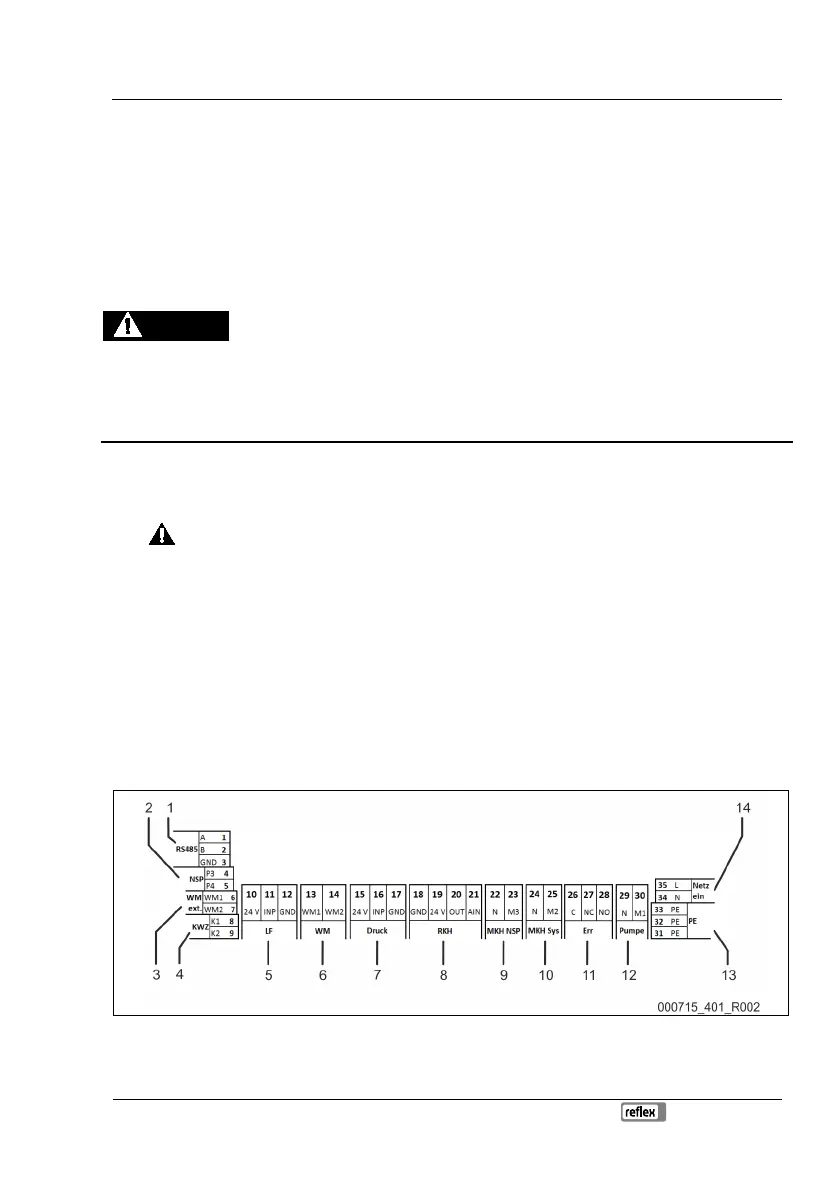

6.5.1 Esquema de terminais
